Visonic MCT-237 Bedienungsanleitung

MCT-237
2-Wege Handsender mit CodeSecure™
1. EINLEITUNG
1.1 Beschreibung
Der MCT-237 ist ein 2-Wege Handsender mit sechs Tasten und
LCD Display, der für das PowerMax PRO System entwickelt wurde.
Dieser Handsender ermöglicht dem Benutzer das System zu
bedienen und den jeweiligen Systemstatus zu erkennen. Der
Handsender wird durch eine gängige Alkali Batterie, 1,5V, in der
Bauform AAA, versorgt. Jeder Handsender wird mit einem kleinen
Schlüsselring geliefert. Eine Übertragung wird durch Betätigung
einer der sechs Tasten ausgelöst. Dabei wird mit jedem zu
übertragendem Befehl eine digitale ID mit CodeSecure™
Verschlüsselung an das Sicherheitssystem gesendet. Durch die
CodeSecure™ Verschlüsselung
Betätigung eine ID übertragen, die sich von der vorherig
gesendeten unterscheidet. Durch diese Technologie wird eine
mögliche Aufzeichnung
Manipulationsversuche sinnlos.
Hauptmerkmale des MCT-237:
• Anzeige von Status-,
Alarm- und Störungsmeldungen, die von der
.
Zentrale gesendet werden
• Visualisierung mittels LCD Symbol Display.
• LCD Hintergrundbeleuchtung.
• Wiedergabe
unterschiedlicher
Abhängigkeit der jeweiligen Aktion.
• 1.5 Volt Alkali Batterie.
1.2 LCD Icons
Die Bedeutung der LCD Icons kann der folgenden Tabelle
entnommen werden.
Icon Definition
Leuchtet auf, wenn das System im Anwesend-Aktiv
Modus ist.
Leuchtet auf, wenn das System im Abwesend-Aktiv
Modus ist.
Leuchtet auf, wenn das System deaktiviert ist.
Partitionen: Nicht verfügbar in dieser Version
2. TECHNISCHE DATEN
Frequenz (MHz): 868,95 oder Frequenzen entsprechend lokaler
Bestimmungen
Modulation: ASK (ON-OFF Tastung)
Codierung: CodeSecure
Batterie: 1.5 V AAA Alkali Batterie, Typ GP oder äquivalent
Stromaufnahme: 85 mA (während Senden und Empfangen)
Lebensdauer der Batterie: 2 Jahre (bei Standardnutzung)
Anmerkung: Wenn eine Übertragung trotz schwacher Batterie
möglich ist, sendet das Gerät an den Empfänger eine „Lowbattery"
Meldung (Batterie ist zu schwach).
3. TESTEN UND WARTUNG
3.1 Testen eines neuen Gerätes
Der Handsender wird mit einer eingelegten Batterie geliefert und
ist somit umgehend Betriebsbereit.
Wichtig! Vor dem Testen ist die ID des Handsenders in den
Empfänger einzulernen. Die Vorgehensweise kann der
Anleitung des Empfängers entnommen werden.
D-301364
wird bei einer erneuten
der gesendeten ID
akustischer Töne
Icon Definition
Störung: Zeigt an, dass in dem System eine Störung
vorliegt.
Schwache Batterie: Zeigt an, dass die Batterie des
Handsenders
muss. Gleichzeitig wird die Meldung „schwache Batterie"
an die Zentrale gesendet.
Kommunikation: Zeigt an, dass die Kommunikation
mit der Zentrale nicht erfolgreich war.
Alarm: Zeigt an, dass eine Alarmmeldung vorliegt.
für
in

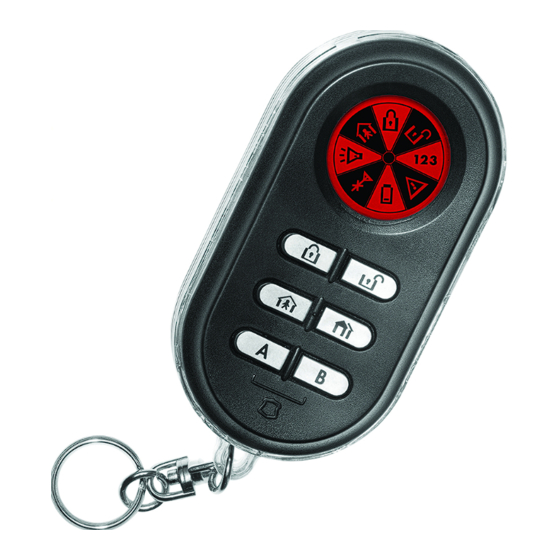

Abb. 1. Ansicht und Tastenfunktionen
Funktionen: Anwesend Aktiv, Abwesend Aktiv, Deaktivierung,
Systemstatus, Taste A und Taste B
Betriebstemperatur: 0° bis 49°C
Abmessungen: 75 x 38 x 18 mm
Gewicht (inkl. Batterie): 36 g
Farbe: Schwarz
Standards: EN 50131-1 Grad 2, Klasse II
A. Stellen Sie sich in die Nähe der Zentrale und betätigen Sie die
Taste für Abwesend-Aktivierung.
B. Stellen Sie sicher, das die Zentrale wie programmiert reagiert.
C. Betreiben Sie den Sender von verschiedenen Standorten
innerhalb des Gebietes, das vom Empfänger abgedeckt
werden soll, um Standorte/Bereiche festzustellen, wo die
Bedienungsanleitung
schnellstmöglich gewechselt
ABWESEND
AKTIV
ANWESEND
AKTIV
AUX A
Notruftaste
(Tasten A + B gleichzeitig für 2 Sek. drücken)
werden
DEAKTIV
STATUS
AUX B
