Visonic MC-302E PG2 Installationsanleitung

MC-302E PG2
PowerG Funk Magnetkontakt mit Eingang
1. EINLEITUNG
Beim MC-302E PG2 handelt es sich um einen Funkmagnetkontakt aus der PowerG-Familie. In das
Gerät integriert sind ein Reedschalter (der sich öffnet, wenn ein neben ihm positionierter Magnet
entfernt wird) sowie ein zusätzlicher fest verdrahteter Eingang, der entweder als Schliesser- (NO),
Öffner- (NC) oder mit Abschlusswiderstand (EOL) programmierbar ist. Dieser Eingang kann in
Kombination mit anderen Geräten. z.B.. Tasten/Schaltern, verdrahten Magnetkontakten oder jedem
anderen Potentialfreien Kontakt genutzt werden.
Der MC-302E PG2 kann über die PowerMaster-Alarmzentrale konfiguriert werden, so dass der
Installateur den internen Reed deaktivieren kann, wenn nur der verdrahtete Eingang benutzt wird. Der
Reed-Kontakt und der zusätzliche Eingang funktionieren unabhängig voneinander, lösen jedoch
dieselbe Zone/Meldelinie aus. Der Sabotageschalter des MC-302E PG 2 wird aktiviert, sobald der
Deckel des Gerätes entfernt wird oder wenn der Melder von der Montagefläche abgerissen wird
(vorausgesetzt, das Ausbrechsegment ist entsprechend fixiert)
Eine Überwachungsmeldung (Statusmeldung) wird regelmäßig automatisch übertragen. So wird die
Zentrale in regelmäßigen Abständen über die aktive Einbeziehung des Gerätes in das System
informiert.
Eine LED leuchtet immer dann auf, wenn Alarm- oder Sabotageereignisse gemeldet werden. Die LED
leuchtet nicht, wenn eine Überwachungsmeldung übertragen wird.
Für die Betriebsspannung sorgt eine interne 3V-Lithiumbatterie. Wenn die Batteriespannung niedrig
ist, wird eine Meldung des Typs „Batterie fast leer" an die Zentrale gesendet.
2. TECHNISCHE DATEN
Frequenzband (MHz)
Kommunikationsprotokoll
Alarmeingang
Überwachung
Sabotagewarnung
Spannungsversorgung
Batterietyp
Geschätzte Lebensdauer der
Batterie
Batterieüberwachung
Betriebstemperatur
Luftfeuchtigkeit
Abmessungen (LxBxT)
Gewicht (mit Batterie):
Schaltabstände
3. INSTALLATION
3.1 Montage
(Abb. 3a und 3b)
Es empfiehlt sich, den Sender oben an der Tür bzw. am Fenster am festen Rahmen und den Magneten am beweglichen Teil (Tür- oder
Fensterblatt) zu befestigen. Stellen Sie sicher, dass der Magnet max. 6 mm von der markierten Seite des Senders entfernt positioniert
wird.
Hinweis: Sobald der Deckel entfernt wird, wird ein Sabotagesignal an die Zentrale übermittelt. Durch anschließendes Entfernen der
Batterie wird verhindert, dass das Signal „Rückstellung nach Sabotage" übertragen wird, so dass die Zentrale permanent im
Warnzustand bleibt. Um dies zu vermeiden, sollten Sie den Sabotageschalter gedrückt halten, wenn die Batterie entnommen wird.
Achtung! Es besteht Explosionsgefahr, wenn die Batterie durch eine Batterie anderen Typs ersetzt wird. Leere Batterien immer gemäß
Anweisungen des Herstellers entsorgen.
Achtung! Au der Rückseite der Platine befindet sich der Abriss-Sabotagekontakt. Solange die Platine in den Gehäuseboden eingesetzt
ist, wird der Kontakt gegen ein spezielles Losbrechsegment gedrückt, das nur lose mit der Basis verbunden ist (s. Abb. 2 und 3a).
Stellen Sie sicher, dass dieses Losbrechsegment an der Wand befestigt wird. Wenn der Melder gewaltsam von der Wand entfernt
wird, bricht dieses Segment von dem Gehäuseboden ab und bewirkt, dass der Sabotagekontakt ausgelöst wird
Europa und Rest der Welt: 433-434 oder 868-869 USA: 912-919
PowerG
1 interner Eingang
Signalisierung in 4-Minuten-Intervallen
Meldung, wenn ein Sabotageereignis eintritt
Typ C
3V-Lithium-Batterie des Typs CR-123 (nur Panasonic, Sanyo oder GP)
8 Jahre (bei typischem Betrieb).
Automatische Übertragung der Batteriestatusdaten im Rahmen jedes Statusberichts und unmittelbar
nach Erfassung des Status „Batterie fast leer".
0°C bis 49°C (32°F bis 120°F)
Mittlere relative Luftfeuchtigkeit von ca. 75%, nicht kondensierend. Während 30 Tagen im Jahr darf
die relative Luftfeuchtigkeit zwischen 85% und 95%, nicht kondensierend, schwanken.
81 x 34 x 25 mm
53g
Holz
Öffnen Schließen
20mm+/-5mm 17mm+/-6mm
15mm+/-5mm 14mm+/-5mm
25mm+/-5mm 24mm+/-5mm
Installationsanleitung
Träger Weicheisen
Richtung Öffnen
X 15mm+/-5mm
Y 15mm+/-5mm
Z 25mm+/-5mm
A. Übertragungs-LED
B. Magnet

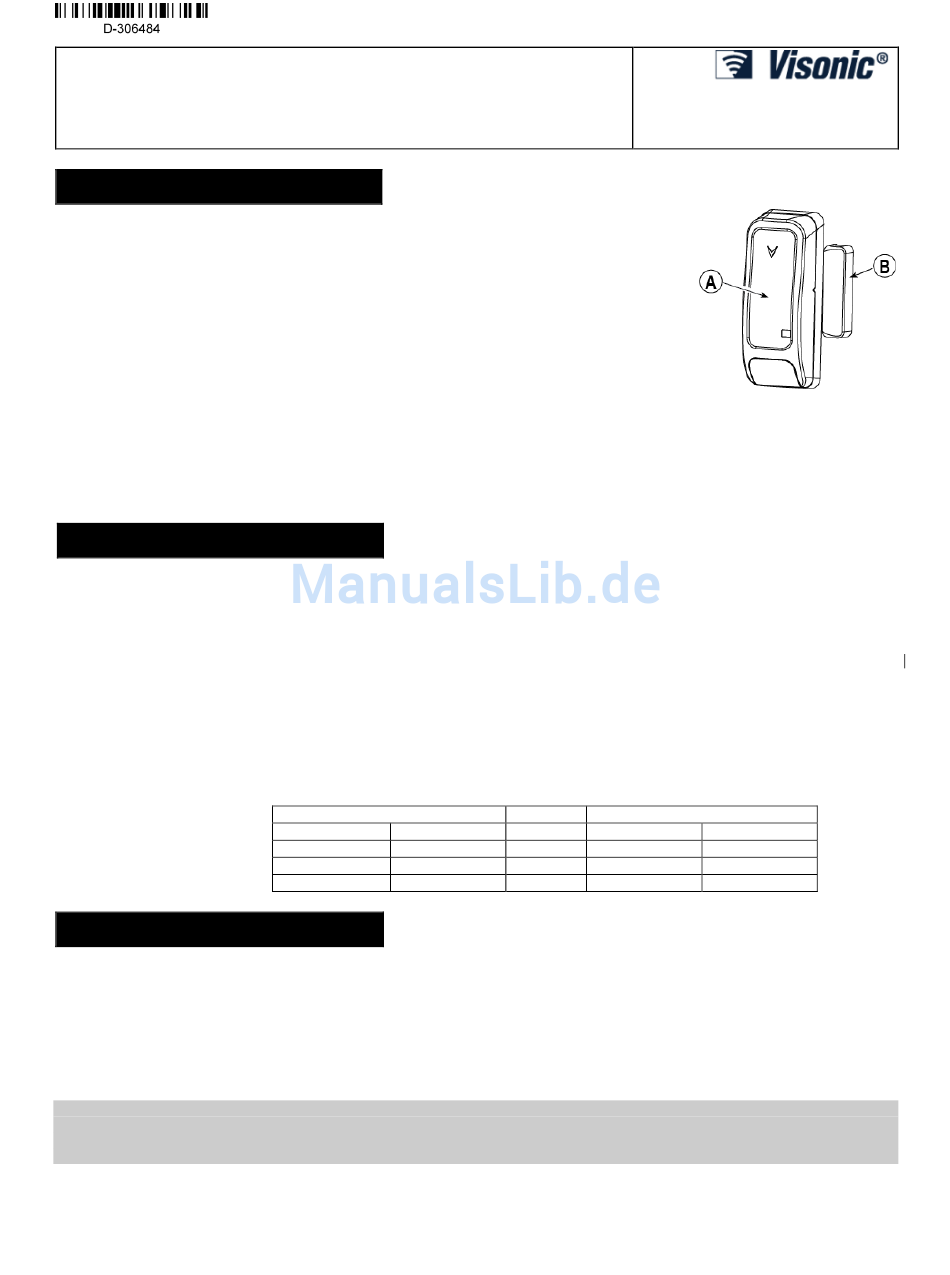

Abb. 1: Außenansicht
Schließen
14mm+/-5mm
14mm+/-5mm
24mm+/-5mm
.
