Protokollanzeige:
Drücken Sie gleichzeitig die Bedienknöpfe < > und < >, um in den Protokollmodus zu kommen. Es können
drei verschiedene Spannungsinformationswerte angezeigt werden: "Starting logging...", "Stop logging!" und
die Spannungsalarmwerte während dieser Zeitspanne. Sie können zwischen den angezeigten Werten mit
< > wechseln. Um zum Anzeigestatus zurückzuwechseln, drücken Sie den Bedienknopf < > für 3 Sekunden.
Die gesicherten Daten können bis zur nächsten Aufzeichnung erfasst werden. Wenn die Aufnahmezeit über
der max. eingestellten Aufnahmezeit ist, wird Alarm ausgelöst und "T_OVER" im rechten oberen Bildschirm
angezeigt (siehe auch Seite 10).
Alarmfunktion:
Wenn ein Alarm ausgelöst wurde, zeigt der CellLog 8S folgendes an:
1. Alle 4 Sekunden ertönt ein Alarmton (wenn Alarm Tone ausgewählt wurde, siehe Seite 13).
2. Die alarmauslösenden Spannungen werden angezeigt und alternativ die Information:
"LOW", "OVER", "DIFF", "T_OVER"
3. Der separate Alarmausgang spricht an und löst eventuell an einem externen Anzeige- oder Soundmodul
Alarm aus.

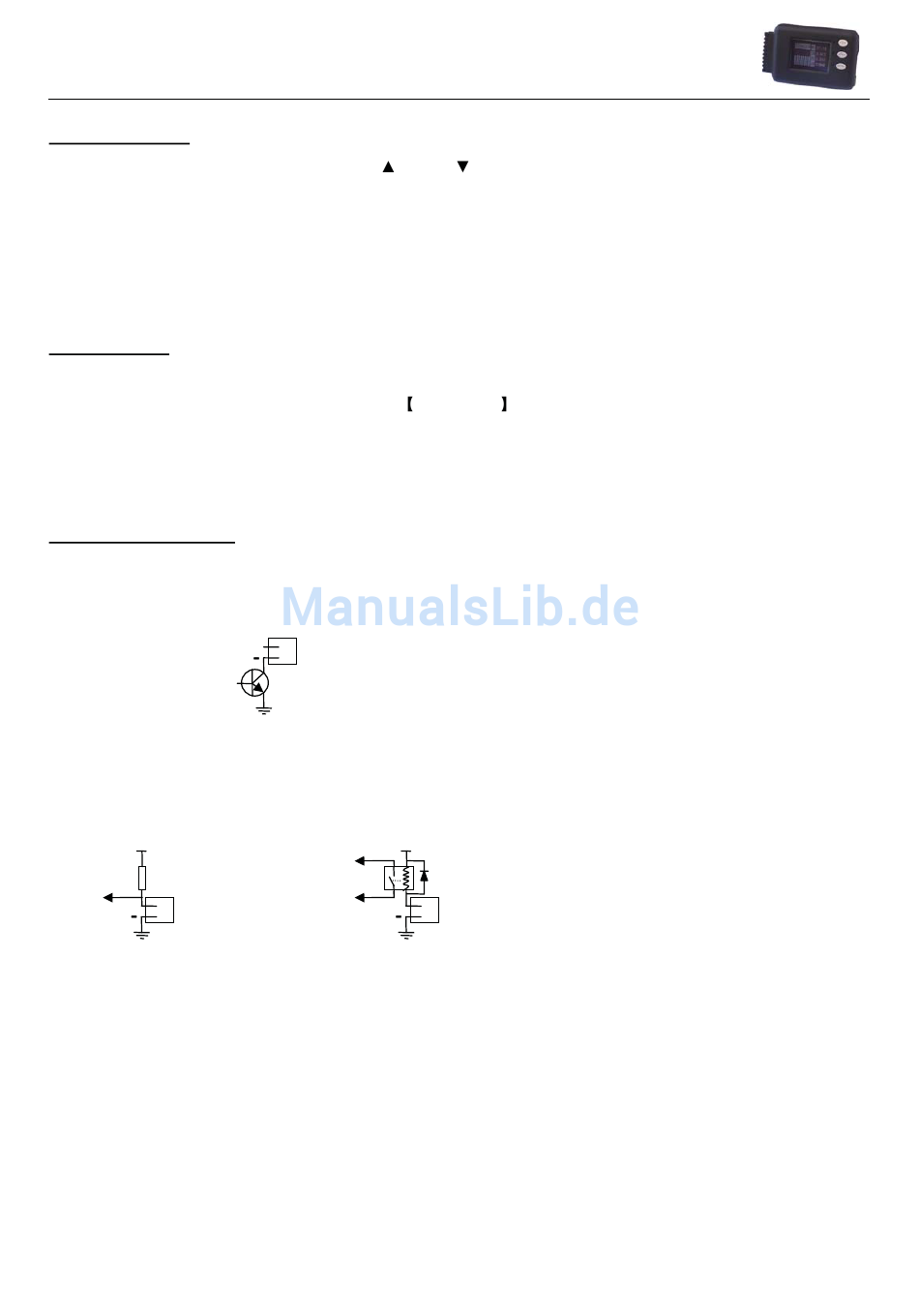

Alarmausgangssignal:
Wir empfehlen Ihnen den Anschluss eines externen Gerätes nur, wenn Sie ausreichend Fachkenntnis besit-
zen und den Schaltplan verstehen. Das ALM Ausgabeportsignal ist ein freies Sammelsignal, wie nachstehend
gezeigt:
+
ALM Ausgang
Q9
Bitte achten bei Sie bei Anwendung auf die Anschlussspannung und die Strombegrenzung (Schaltspannung
max. <50 V, <500 mA)!
Die nachstehenden Abbildungen zeigen typische ALM-Anwendungen.
VCC
VCC
R
Ausgang
+
+
ALM
ALM
Ausgang
Ausgangspegel
Ausgangsrelais
-9-
