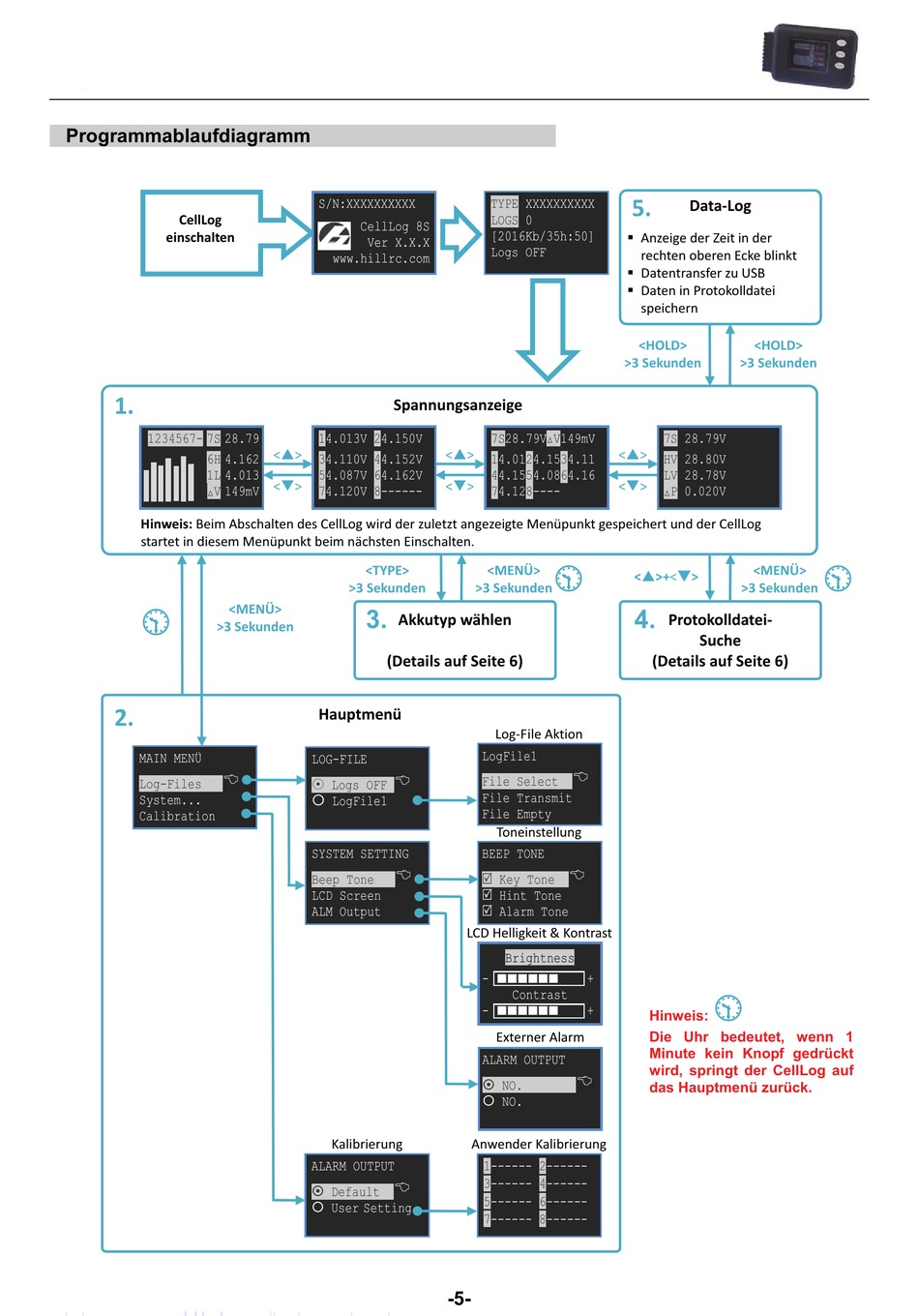

Programmablaufdiagramm
CellLog
einschalten
1.
1234567- 7S
28.79
6H
4.162
1L
4.013
V
149mV
Hinweis: Beim Abschalten des CellLog wird der zuletzt angezeigte Menüpunkt gespeichert und der CellLog
startet in diesem Menüpunkt beim nächsten Einschalten.
r
<MENÜ>
>3 Sekunden
2.
MAIN MENÜ
%
Log-Files
System...
Calibration
S/N:XXXXXXXXXX
CellLog 8S
Ver X.X.X
www.hillrc.com
Spannungsanzeige
14.013V 24.150V
<S>
34.110V 44.152V
<S>
54.087V 64.162V
<T>
<T>
74.120V 8------
<TYPE>
>3 Sekunden
3.
Akkutyp wählen
(Details auf Seite 6)
Hauptmenü
LOG-FILE
%
Logs OFF
c LogFile1
SYSTEM SETTING
%
Beep Tone
LCD Screen
ALM Output
Kalibrierung
ALARM OUTPUT
%
~ Default
{ User Setting
TYPE
XXXXXXXXXX
LOGS
0
[2016Kb/35h:50]
Logs OFF
7S28.79V V149mV
14.0124.1534.11
<S>
44.1554.0864.16
<T>
74.128----
r
<MENÜ>
>3 Sekunden
Log File Aktion
LogFile1
%
File Select
File Transmit
File Empty
Toneinstellung
BEEP TONE
%
5 Key Tone
5 Hint Tone
5 Alarm Tone
LCD Helligkeit & Kontrast
Brightness
-
+
Contrast
-
+
Externer Alarm
ALARM OUTPUT
%
~ NO.
{ NO.
Anwender Kalibrierung
1------ 2------
3------ 4------
5------ 6------
7------ 8------
-5-
5.
Data Log
ƒ Anzeige der Zeit in der
rechten oberen Ecke blinkt
ƒ Datentransfer zu USB
ƒ Daten in Protokolldatei
speichern
<HOLD>
<HOLD>
>3 Sekunden
>3 Sekunden
7S
28.79V
HV
28.80V
LV
28.78V
P
0.020V
<MENÜ>
<S>+<T>
>3 Sekunden
4.
Protokolldatei
Suche
(Details auf Seite 6)
r
Hinweis:
Die Uhr bedeutet, wenn 1
Minute kein Knopf gedrückt
wird, springt der CellLog auf
das Hauptmenü zurück.
r
