Inhaltszusammenfassung für Jun-si CellLog 8S

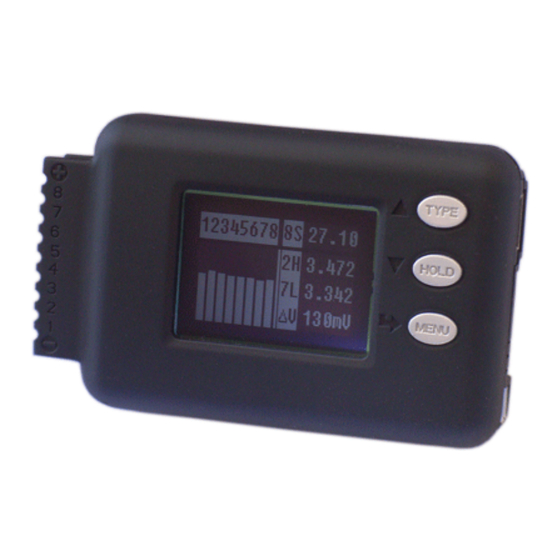

- Seite 1 Jun-si CellLog 8S Einzelzellenspannungsanzeiger & Datenlogger Bedienungsanleitung Bestell-Nr.: 131088 (Jun-si CellLog 8S)
-
Seite 2: Technische Daten
Vielen Dank für den Kauf des CellLog 8S. Lesen Sie bitte die Anleitung vor Ingebrauchnahme des Gerätes ausführlich durch. Technische Daten ƒ Zellenanzahl Lithium (LiPo/LiIo/LiFe) : 2–8 seriell ƒ Pack-Spannungsbereich: 4,0–43,0 V DC ƒ Alarm-Spannungsbereich: 0,1–4,3 V DC ƒ Einzelzellen-Spannungsbereich: 1,3–4,9 V DC... - Seite 3 Lieferumfang Nachfolgende Artikel gehören zum Standardlieferumfang: Standardzubehör: CD-ROM CW-USB5 80 mm 85 x 85 mm Anleitung auf CD-ROM Mini-USB-Datenkabel CW-P220 CW-C220 20 mm 20 mm Externer Alarmanschluss Krokodilklemmenkabel...
-
Seite 4: Externe Anschlüsse Und Verbindungen
Externe Anschlüsse und Verbindungen 1. Eingangssteckerleiste 2. LCD 3. Bedienknöpfe 4. USB-Port 5. Pieper 6. Alarm-Port CellLog 8S Anschluss-Diagramm TYPE HOLD MENÜ PIN 9 PIN 9 PIN 9 BATT. PACK PIN 1 (4—43V) PIN 1 PIN 1... -
Seite 5: Programmablaufdiagramm
Programmablaufdiagramm S/N:XXXXXXXXXX TYPE XXXXXXXXXX Data Log LOGS CellLog CellLog 8S [2016Kb/35h:50] ƒ Anzeige der Zeit in der einschalten Ver X.X.X Logs OFF www.hillrc.com rechten oberen Ecke blinkt ƒ Datentransfer zu USB ƒ Daten in Protokolldatei speichern <HOLD> <HOLD> >3 Sekunden >3 Sekunden... - Seite 6 Akkutyp wählen SELECT TYPE LiPo ALARM SETTING CELLS ALARM VOLT ~ LiPo Select Cells Voltage 4.22V { Lilo Rename Pack Voltage 3.00V { LiFe Alarm Safety Timer 500mV Alarm Trigger Packalarmspannung PACK ALARM VOLT 43.00V 1.000V 42.00V SAFETY TIMER Minutes(1-999) Alarmauslöser ALARM TRIGGER 5 Over Voltage...
- Seite 7 OVER Überspannungsalarm DIFF Spannungsdifferenzalarm Bedienknopf-Funktionen: Der CellLog 8S hat drei Bedienknöpfe mit jeweils zwei Funktionen. Die erste Funktion wird durch einmaliges Drücken ausgelöst, die zweite Funktion durch Halten der Bedienknöpfe für länger als drei Sekunden. Bedienknopf Erfordernis Funktion Zurück im Menü...
- Seite 8 Schnellstart CellLog 8S einschalten: Es gibt zwei Möglichkeiten, den CellLog 8S einzuschalten. Die Erste ist, den Akku über die 9-Pin-Buchse an- zuschließen. Die Zweite ist, den Akku über den USB-Port anzuschließen. Nach einem Systemselbsttest stellt sich der Bildschirm wie folgt dar:...
- Seite 9 (siehe auch Seite 10). Alarmfunktion: Wenn ein Alarm ausgelöst wurde, zeigt der CellLog 8S folgendes an: 1. Alle 4 Sekunden ertönt ein Alarmton (wenn Alarm Tone ausgewählt wurde, siehe Seite 13). 2. Die alarmauslösenden Spannungen werden angezeigt und alternativ die Information: “LOW”, “OVER”, “DIFF”, “T_OVER”...
-
Seite 10: Alarmanzeigeeinstellungen
Alarmanzeigeeinstellungen In dem System sind bis zu acht Alarmeinstellungen möglich. Drücken Sie < > für 3 Sekunden, um zum SELECT TYPE Menü zu gelangen. Der Menüpunkt mit ~ ist die aktuelle Einstellung. SELECT TYPE ~ LiPo Drücken Sie < > oder < >, um den entsprechenden Wert anzu- { Lilo wählen und drücken Sie den Bedienknopf < >. - Seite 11 2) Packspannungsalarm-Einstellungen: Wähle Pack Voltage , drücke < > und der Bildschirm zeigt: Drücken Sie < > oder < > um den Spannungswert zu senken oder PACK ALARM VOLT zu erhöhen; drücken Sie < >, um den eingestellten Wert zu ändern; Packalarm Obergrenze 43.00V drücken Sie < >...
-
Seite 12: Parametereinstellung
Parameter-Einstellung Drücken Sie < > für drei Sekunden, um zum Hauptmenü zu gelangen. MAIN MENÜ Log-Files System... Calibration Protokolldatei-Management: Wähle Log-Files , drücke < > und der Bildschirm zeigt: LOG-FILE Der erste Menüpunkt ist Logs OFF , wenn dieser ausgewählt ist, ist die Protokollfunktion ausgeschaltet. - Seite 13 Systemeinstellungen: Wähle System… , drücke < > und der Bildschirm zeigt: SYSTEM SETTING Drücken Sie < > oder < >, um den entsprechenden Wert anzu- wählen, drücken Sie < >, um den Wert auszuwählen; drücken Sie Beep Tone LCD Screen < >...
-
Seite 14: Installierung Des Usb-Anschlusses
Sie die Datei X:\Upgrader\Upgrader.exe aus. ƒ Schließen Sie den CellLog 8S mit dem mitgelieferten USB-Kabel an Ihren PC an. Wählen Sie nun den CellLog in der “Device List” des Upgraders aus und danach die Datei zum Update und drücken Sie „Download“. -
Seite 15: Verwendung Von Logview Für Den Celllog 8S
Verwendung von LogView für den CellLog 8S Stellen Sie zunächst sicher, dass der USB-Treiber des CellLog 8S ordnungsgemäß installiert ist. Vorgehensweise: ƒ Um LogView zu installieren, führen Sie das Programm X:\ LogView \ LogViewInstaller.exe (X steht als Platzhalter für Ihr Cd-Laufwerk) aus. - Seite 16 3. Wählen Sie nun den Junsi CellLog 8S aus der Liste aus und den richtigen Kommunikationsport. 4. Drücken Sie nun “Aufzeichnung starten”. Nehmen Sie gegebenenfalls das Handbuch von LogView zur Hand, um nähere Informationen über den Funktionsumfang von LogView zu erhalten.
-
Seite 17: Optionales Zubehör
Optionales Zubehör Adapterplatten: CB1010-XH CB1010-EH 70 x 44 mm 70 x 44 mm Für Align/Dualshy Packs etc. Für Kokam/Graupner Packs etc. CP1010-AQP CP1010-TP 68 x 51 mm 70 x 44 mm Für Polyquest/Hyperion Packs etc. Für Thunder Power/Flight Power Packs etc. Kabel: BW-911 100 mm... -
Seite 18: Haftungsausschluss
Haftungsausschluss Die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung dieses Produktes können von der Fa. Hückmann nicht überwacht werden. Daher übernimmt die Fa. Hückmann keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendei- ner Weise damit zusammenhängen. -
Seite 20: Konformitätserklärung
Internet: www.batterien-vertrieb.de Konformitätserklärung Hiermit erklärt die Batterien-Vertrieb & Special Products Uhren Winfried Hückmann GmbH, dass sich das Produkt Jun-si CellLog 8S in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung kann unter folgender Postadresse angefordert werden: Batterien-Vertrieb &...
