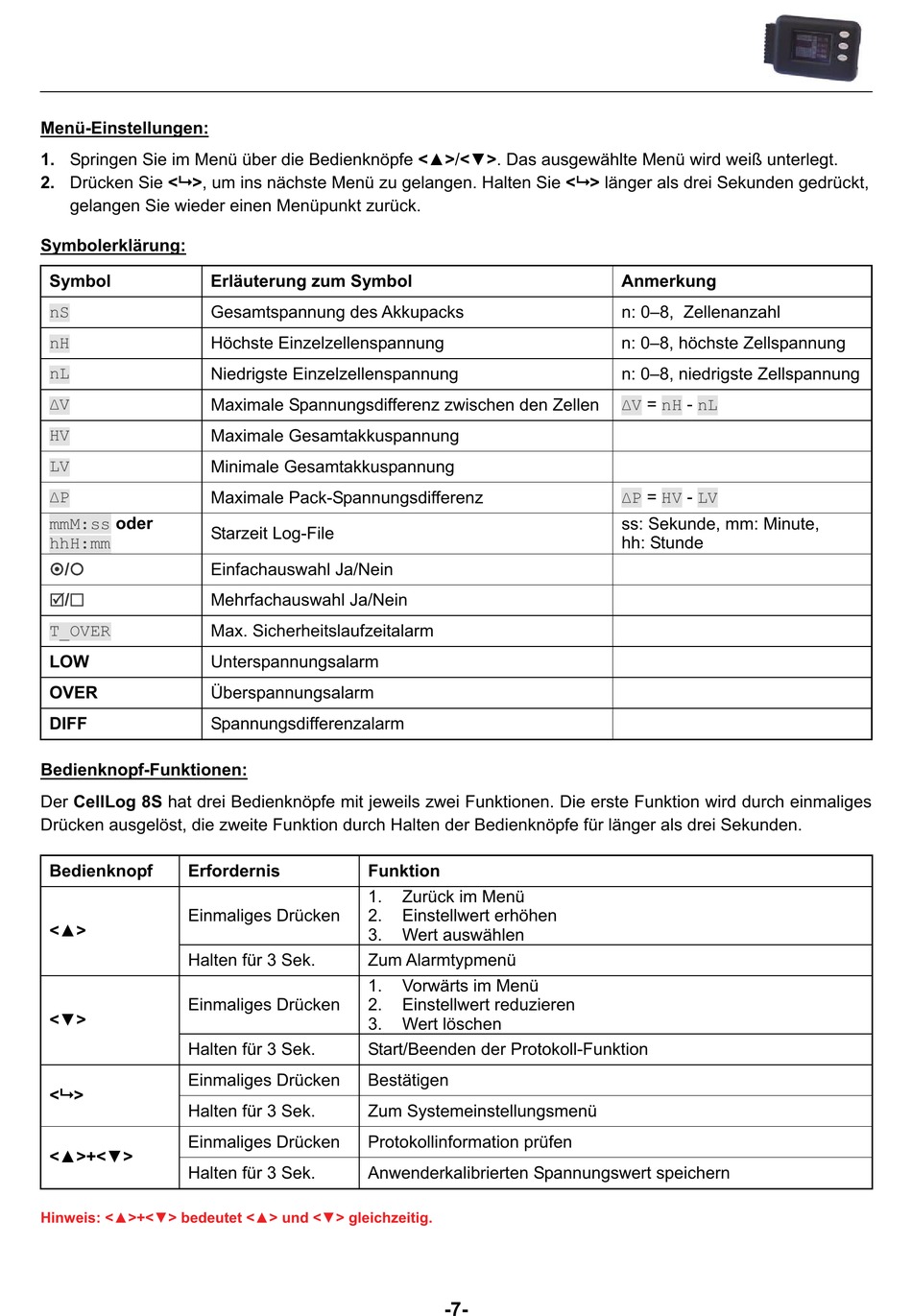

Menü-Einstellungen:
1. Springen Sie im Menü über die Bedienknöpfe < >/< >. Das ausgewählte Menü wird weiß unterlegt.
2. Drücken Sie < >, um ins nächste Menü zu gelangen. Halten Sie < > länger als drei Sekunden gedrückt,
gelangen Sie wieder einen Menüpunkt zurück.
Symbolerklärung:
Symbol
Erläuterung zum Symbol
nS
Gesamtspannung des Akkupacks
nH
Höchste Einzelzellenspannung
nL
Niedrigste Einzelzellenspannung
¨V
Maximale Spannungsdifferenz zwischen den Zellen
HV
Maximale Gesamtakkuspannung
LV
Minimale Gesamtakkuspannung
¨P
Maximale Pack-Spannungsdifferenz
mmM:ss
oder
Starzeit Log-File
hhH:mm
~/{
Einfachauswahl Ja/Nein
5/…
Mehrfachauswahl Ja/Nein
T_OVER
Max. Sicherheitslaufzeitalarm
LOW
Unterspannungsalarm
OVER
Überspannungsalarm
DIFF
Spannungsdifferenzalarm
Bedienknopf-Funktionen:
Der CellLog 8S hat drei Bedienknöpfe mit jeweils zwei Funktionen. Die erste Funktion wird durch einmaliges
Drücken ausgelöst, die zweite Funktion durch Halten der Bedienknöpfe für länger als drei Sekunden.
Bedienknopf
Erfordernis
Einmaliges Drücken
< >
Halten für 3 Sek.
Einmaliges Drücken
< >
Halten für 3 Sek.
Einmaliges Drücken
< >
Halten für 3 Sek.
Einmaliges Drücken
< >+< >
Halten für 3 Sek.
Hinweis: < >+< > bedeutet < > und < > gleichzeitig.
Funktion
1.
Zurück im Menü
2.
Einstellwert erhöhen
3.
Wert auswählen
Zum Alarmtypmenü
1.
Vorwärts im Menü
2.
Einstellwert reduzieren
3.
Wert löschen
Start/Beenden der Protokoll-Funktion
Bestätigen
Zum Systemeinstellungsmenü
Protokollinformation prüfen
Anwenderkalibrierten Spannungswert speichern
-7-
Anmerkung
n: 0–8, Zellenanzahl
n: 0–8, höchste Zellspannung
n: 0–8, niedrigste Zellspannung
¨V
nH
nL
=
-
¨P
HV
LV
=
-
ss: Sekunde, mm: Minute,
hh: Stunde
