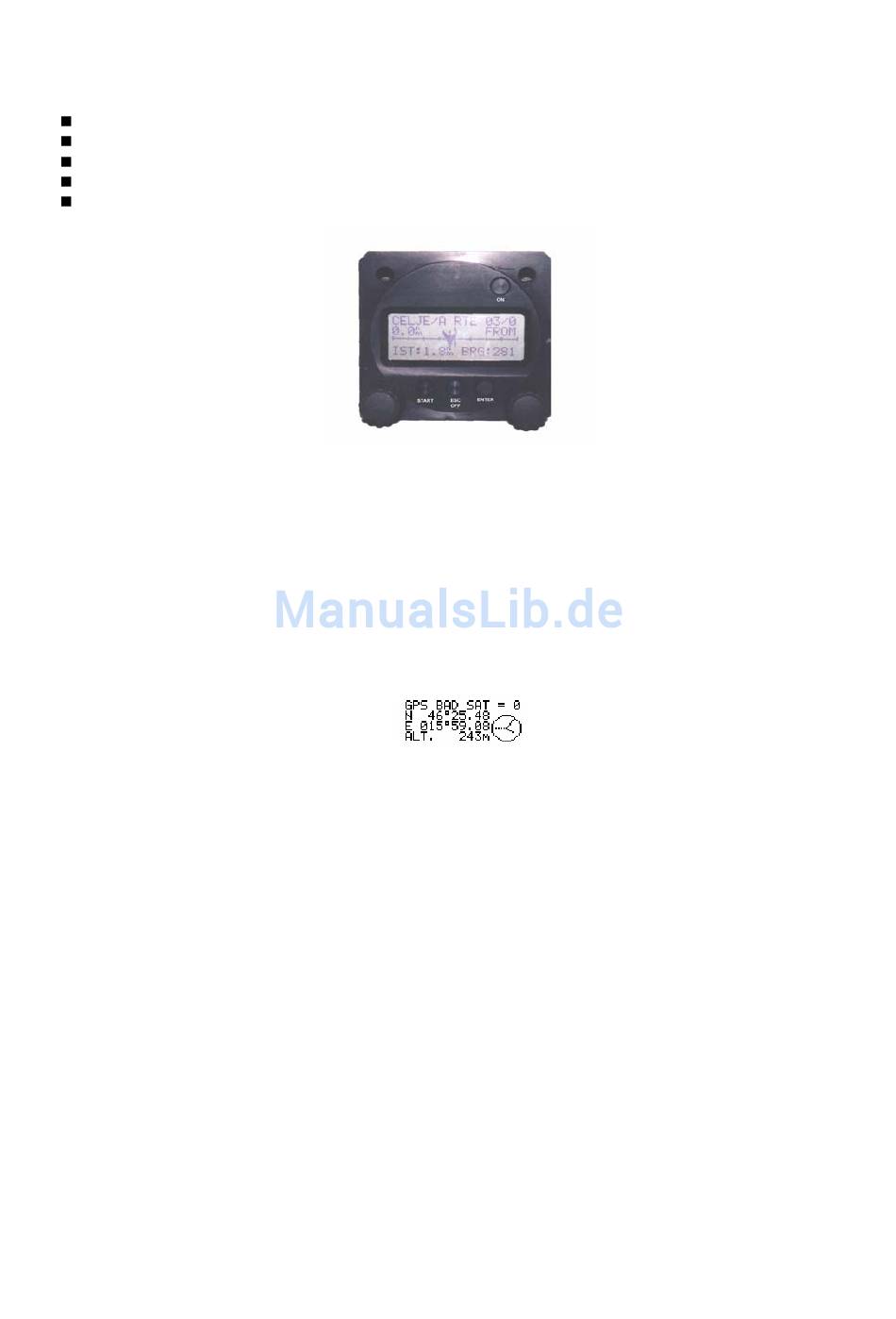

Das LX 600 ist ein auf GPS basierendes Navigationsinstrument für die allgemeine Luftfahrt.
Das Gerät hat folgende Merkmale:
57 mm Einbaunorm
graphisches Display mit Hinterleuchtung
Einfache Bedienung durch zwei Drehschalter und vier Tasten
Jeppesen Datenbasis mit Luftraumstruktur
10 bis 28V DC Spannungsversorgung
1.1 Bedienungselemente
Das Gerät ist eingeschaltet nachdem die Taste ON kurz gedrückt wird. Zum Ausschalten sollte man die Taste
ESC¸/OFF länger drücken und das Gerät schaltet sich nach Time -out 9 aus.
Links und rechts unten befinden sich zwei Drehschalter. Der linke Drehschalter ist Mode-Selektor d.h. wird dieser
Schalter um eine oder mehrere Stufen gedreht, ändert sich die Gerätefunktion. Drehschalter unten rechts ist
UP/DOWN Selector d.h.ist aktiv nur im Mode.
Das LX 600 hat folgende Modes:
GPS Statusanzeige erfolgt immer nachdem das Gerät eingeschaltet ist
Die GPS BAD oder GPS OK Meldung definieren GPS Empfänger Status, bei GPS BAD ist die Position nicht
ausgewertet und das LX 600 bringt keine Navigationsdaten. Die zweite und die dritte Zeile zeigen die Koordinaten
der aktuellen Position. Die untere Zeile bringt die Höhe nach GPS aber diese Werte sind ziemlich ungenau.
Nachdem der rechte Schalter (UP/DOWN) um eine oder zwei Stufen nach rechts gedreht wird, bietet das Gerät
auch Datum und Uhrzeit
Alle anderen MODES sind mit MODE-Selector (links oder rechts) abrufbar und zwar:
NEAR Airport bringt 10 naheliegende Flugplätze oder Nav Aids (Emergency Fuktion)
NAV ermöglicht Navigation an Flugplätzen VOR und NDB
WPT ermöglicht Navigation an 600 Way Points welche von Kunden eingegeben werden
RTE ermöglicht Navigation nach 100 von Kunden vorprogrammierten Aufgaben
STATISTK bringt Flugstatistik im Flug und ebenso am Boden
SETUP ist für die kundenspezifische Einstellung vorgesehen
Selbstverständlich haben alle MODE's auch Submenüs, über diese Funktionen siehe weitere Kapitel. Nochmals
wollen wir darauf hinweisen, daß MODE-Selector eine sehr hohe Priorität hat, d.h. sofort nachdem um eine
Stufe gedreht wird ändert sich auch die Arbeitsfunktion des LX 600 , springt z.B. aus APT in WPT).
2. MODE NAV
LX600ManualGermanVer0100.doc
Mode Selector
LX 600
UP/DOWN Selector
Seite 2 von 11
