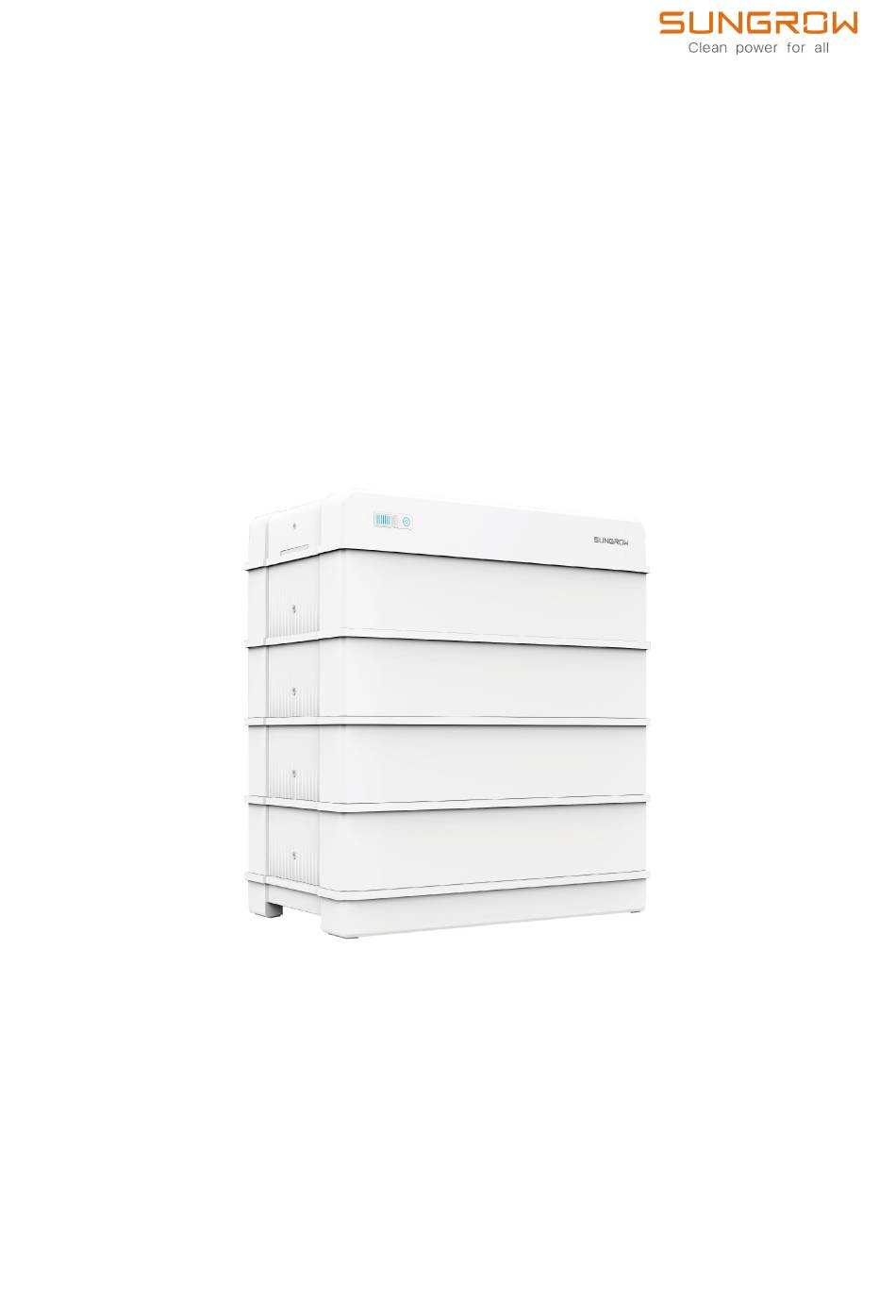

- Seite 1 Benutzerhandbuch Hochspannungs-LFP-Batterie SBR064/096/128/160/192/224/256 SBR064/096/ 128/160/192/224/ 256Hochspannungs-LFP- BatterieBenutzerhandbuchSBR064- 256-UDE-Ver19-202302 SBR064-256-UDE-Ver19-202302...
- Seite 3 Es ist nicht zulässig, dieses Dokument oder Teile dieses Dokuments in irgendeiner Form oder auf irgendeine Weise ohne vorherige schriftliche Genehmigung durch Sungrow Power Supply Co., Ltd. (im Folgenden „SUNGROW” genannt) zu kopieren oder zu vervielfältigen. Eingetragene Warenzeichen und andere in diesem Handbuch verwendete Marken von Sungrow sind Eigentum von SUNGROW.
- Seite 4 über die Photovoltaik (PV)-Anlage. Weitere Informationen zu anderen Geräten erhält der Leser unter www. sungrowpower. com oder auf der Webpage des jeweiligen Komponentenherstellers. Gültigkeit Dieses Handbuch ist für die folgenden Wechselrichtermodelle gültig: • SBR064 • SBR096 • SBR128 • SBR160 •...
- Seite 5 GEFAHR Weist auf eine Gefahr mit einem hohen Risiko hin, die, wenn sie nicht vermieden wird, den Tod oder schwere Verletzungen zur Folge haben wird. WARNUNG Weist auf eine Gefahr mit einem mittleren Risiko hin, die, wenn sie nicht vermieden wird, den Tod oder schwere Verletzungen zur Folge haben kann.
- Seite 7 Inhaltsverzeichnis Alle Rechte vorbehalten ....................I Informationen zu diesem Benutzerhandbuch ..............II 1 Sicherheitshinweise ..................1 1.1 Hinweise zur sicheren Verwendung ..............2 1.2 Informationen zur Handhabung der Batterie............3 1.3 Notfall-Situationen ..................3 1.3.1 Ausgelaufene Batterien .................3 1.3.2 Feuer ....................4 1.3.3 Nasse Batterien ..................5 1.3.4 Beschädigte Batterien ................5 2 Produktbeschreibung ..................6 2.1 Produkteinführung ..................6...
- Seite 8 5.1 Inspektion vor der Inbetriebnahme ..............30 5.2 Inbetriebnahmeverfahren ................30 6 Außerbetriebnahme der Batterie ..............32 7 Anzeigen von Batterieinformationen ............33 8 Batterieerweiterung ..................37 9 Fehlerbehebung und Wartung ..............38 9.1 Fehlerbehebung ...................38 9.2 Wartung.......................44 10 Anhang ......................46 10.1 Technische Daten ..................46 10.2 Häufig gestellte Fragen ................48 10.2.1 Batterie lädt nicht ................48 10.2.2 Batterie entlädt sich nicht ..............49 10.2.3 Sprunghafte Veränderung des Ladezustands („SOC Jump“)....50...
- Seite 9 Vorsichtsmaßnahmen abdecken. Führen Sie alle Arbeiten unter Berücksichtigung der gegebenen Bedingungen vor Ort durch. • SUNGROW haftet nicht für Schäden, die durch die Verletzung oder Nicht-Ein- haltung allgemeiner Sicherheitsanforderungen, allgemeiner Sicherheitsstan- dards oder von Sicherheitshinweisen in diesem Handbuch entstehen. •...
- Seite 10 1 Sicherheitshinweise Benutzerhandbuch Hinweise zur sicheren Verwendung Studieren Sie vor der Durchführung jeglicher Arbeiten an oder mit der Batterie die Sicher- heitshinweise und beachten Sie diese strengstens. Die Nichtbeachtung der in diesem Ab- schnitt beschriebenen Vorsichtsmaßnahmen kann zu schweren Verletzungen von Personen oder zu Sachschäden führen.
- Seite 11 Benutzerhandbuch 1 Sicherheitshinweise Informationen zur Handhabung der Batterie HINWEIS Halten Sie die örtlichen Normen für die Verwendung mit der Batterie ein. Jegliche vom Menschen verursachte Beschädigung führt zum Erlöschen der beigemesse- nen Garantie auf die Batterie. Behandeln Sie die Batterie vorsichtig, um sie vor Beschädi- gungen zu schützen.
- Seite 12 1 Sicherheitshinweise Benutzerhandbuch Wenn Sie mit der auslaufenden Substanz in Berührung kommen, befolgen Sie die folgenden Vorschläge, um das Verletzungsrisiko zu minimieren: • Einatmen: Evakuieren Sie den kontaminierten Bereich und suchen Sie medizinische Hilfe. • Augenkontakt: Spülen Sie die Augen mindestens 15 Minuten lang mit reichlich Wasser aus und suchen Sie sofort einen Arzt auf.
- Seite 13 1.3.3 Nasse Batterien In dem Fall, dass die Batterie in Wasser eingetaucht ist, sperren Sie jeglichen Zugang durch Personen und wenden Sie sich an Sungrow oder einen autorisierten Servicepartner für tech- nische Unterstützung. Wenn eine Batterie in Wasser eingetaucht oder überflutet ist, schalten Sie zunächst alle Schutzschalter im System aus, um die Stromversorgung der Batterie zu unterbrechen.
- Seite 14 Es können maximal vier Batteriesysteme parallel an einen kompatiblen Hybridwechsel- richter angeschlossen werden. Ausführliche Angaben zur Kompatibilität entnehmen Sie bitte dem Handbuch für den Wechselrichter. Abbildung 2-1 Produktübersicht HINWEIS SBR064 ist nur bei SH3.0-6.0RS einsetzbar. Die Bilder dienen nur als Referenz. Die gelieferten Produkte können abweichen.
- Seite 15 LED-Anzeige zeigt den SOC-Wert und den Status der Batterie an. Typenschild Über das Typenschild lässt sich das Produkt eindeutig identifizieren. Das Typenschild muss dauerhaft am Produkt angebracht bleiben. Die folgenden Informationen finden Sie auf dem Typenschild: • SUNGROW-Logo und Produktmodell • Technische Daten • Produkt-Symbol Gleichstrom-Schutzschalter Wichtige Komponenten Die Bilder dienen nur als Referenz.
- Seite 16 256 zum Einsatz. *Leermodul: 1. Dekoratives Zubehör, das die Höhe der Batterie vergrößert und bei SBR064 dafür sorgt, dass das Schaltgerät perfekt in die Module passt. 2. Das Erscheinungsbild ist mit dem eines Batteriemoduls identisch. Das Gehäuse enthält eine Stromleitung, aber keine Batteriezellen.
- Seite 17 Benutzerhandbuch 2 Produktbeschreibung Kennzeich- Beschreibung nung Der Minuspol des Systems, verbunden mit dem Minuspol des PCS Der Pluspol des Systems, verbunden mit dem Pluspol des PCS Um die Kommunikation zwischen dem PCS und der Batt- COMM erie zu ermöglichen Erdungsklemme, verbunden mit der Erde Gleichstrom- Zum Verbinden/Trennen des Gleichstromkreises, zum Schutzschalter...
- Seite 18 2 Produktbeschreibung Benutzerhandbuch LED-Anzeige Zu den LED-Anzeigen gehören die SOC-Anzeige und die Statusanzeige. Die Statusanzeige wird auch als Einschalttaste verwendet. SOC-Anzeige Die SOC-Anzeige zeigt den aktuellen SOC-Wert der Batterie an. Ein Balken zeigt den SOC- Wert von 10 % an. Status-Anzeige Die Statusanzeige zeigt den aktuellen Status der Batterie an.
- Seite 19 Benutzerhandbuch 2 Produktbeschreibung HINWEIS *Der Startmodus ist Schwarzstart, bitte lesen Sie „6.2 Inbetriebnahme“ für weitere Details.
- Seite 20 • Überprüfen Sie den Inhalt nach dem Auspacken auf Beschädigungen. Wenden Sie sich bei Schäden oder Unvollständigkeit des Paketinhalts an SUNGROW oder das Transportunternehmen und legen Sie Fotos vor, um den Service zu erleichtern. Entsorgen Sie nicht die Originalverpackung. Es wird empfohlen, das Gerät in der Original- verpackung aufzubewahren, wenn das Gerät außer Betrieb genommen wird.
- Seite 21 Benutzerhandbuch 3 Auspacken und Lagerung Lieferumfang Menge Punkt Name Sockel Batteriemodul 3–8 Leermodul* Obere Abdeckung Schaltgerät Halterung Seitliche Abdeckung 3–8 Kommunikationssteckverbinder M5*125 Innensechskantschraube （optional） Standfuß M5*14 Innensechskantschraube 14–24 Spreizdübelsatz M5 Schraubensätze M6 Beilagscheibe SUNCLIX-Steckverbinder oder MC4- Stecker OT-Anschluss Befestigungswerkzeug Kommunikationskabel Dokumente...
- Seite 22 2. Die Anzahl der Teile, die mit „ “ gekennzeichnet sind, ist größer als erforderlich. Die jeweils benötigte Menge entnehmen Sie bitte den Installationsschritten. * Leermodul nur bei SBR064. Kein Leermodul bei SBR096-256. Speicher Eine ordnungsgemäße Lagerung ist erforderlich, wenn die Batterie nicht sofort eingebaut wird.
- Seite 23 Aufstellung Sicherheit bei der Montage WARNUNG Dieses Produkt oder System darf nur von Fachleuten bedient werden! Die Nichtbeachtung der Sicherheitshinweise in diesem Handbuch oder die Bedie- nung dieses Produkts oder Systems durch nichtkundiges Personal kann zu schweren Verletzungen oder erheblichen Sachschäden führen. WARNUNG Befolgen Sie bei der gesamten Installation strikt die relevanten lokalen Normen und Anforderungen.
- Seite 24 4 Aufstellung Benutzerhandbuch Anforderungen an den Installationsfreiraum • Schaffen Sie genügend Freiraum um die Batterie, um ausreichend Platz für die Wär- meabfuhr zu gewährleisten. • Halten Sie bei mehreren Batterien einen bestimmten Abstand zwischen den Batterien ein. HINWEIS Beim Abstand handelt es lediglich um den empfohlenen Abstand, der je nach Situation vor Ort angepasst werden kann.
- Seite 25 Benutzerhandbuch 4 Aufstellung Schutzbrille Staubmaske Schutzhandschuhe Isolierendes Schuhwerk Universalmesser Markierstift Gummihammer Maßband Schlagbohrma- Drehmomentschrau- Drehmomentschlüs- Wasserwaage bendreher (ST6.3, schine (φ10) sel (16 mm、17 mm、 M4, M5, M6) 35 mm) Hydraulikzange Heißluftpistole Inbusschlüssel (M5) MC4- Schraubenschlüssel Crimpwerkzeug für Abisolierzange Crimpzange für Elektrischer Schrau- Rohrkabelschuhe MC4-Klemmen (4–6...
- Seite 26 4 Aufstellung Benutzerhandbuch Vorbereiten des PE-Kabels Ein zusätzliches Erdungskabel wird vom Kunden vorbereitet. Tabelle 4-1 Kabelanforderungen Spezifikation Entspricht dem 1.000 V und 105 ℃ Standard 4–6 mm Schritt 1Bereiten Sie das Kabel und den OT/DT-Anschluss vor. (1) Schrumpfschlauch (2) OT/DT-Klemme - - ENDE Montage des SUNCLIX-Steckverbinders HINWEIS...
- Seite 27 Benutzerhandbuch 4 Aufstellung Abbildung 4-1 Komponenten des SUNCLIX-Steckverbinders 1: Feder 2: Hülse 3: Einsatzstück 4: Kabelverschrau- bung Schritt 1Entfernen Sie die Isolierung des Kabels um 10～15 mm. Schritt 2Öffnen Sie die Verbindung und ziehen Sie die Hülse und das Einsatzstück auseinander. Schritt 3Führen Sie das abisolierte Kabel bis zum Anschlag in die Kabelverschraubung ein.
- Seite 28 4 Aufstellung Benutzerhandbuch Schritt 4Schieben Sie den Einsatz in die Hülse und ziehen Sie die Kabelverschraubung fest (Dreh- moment 2 N · m). - - ENDE Zusammenbau der MC4-Steckverbinder (optional) Um die Schutzart IP65 zu gewährleisten, verwenden Sie nur den mitgelieferten Steckverbinder.
- Seite 29 Benutzerhandbuch 4 Aufstellung 1: Positiver Crimpkontakt 2: Negativer Crimpkontakt Schritt 3Führen Sie das Kabel durch die Kabelverschraubung, und anschließend den Crimpkontakt in den Isolator ein, bis er einrastet. Ziehen Sie das Kabel vorsichtig zu sich, um eine feste Verbindung zu gewährleisten. Ziehen Sie die Kabelverschraubung und den Isolator fest (Drehmoment 2,5 N.m bis 3 N.m).
- Seite 30 4 Aufstellung Benutzerhandbuch Schritt 4Ziehen Sie die Überwurfmutter fest. - - ENDE 4.10 Einbau der Batterie Montieren Sie die Batterie auf einer ebenen Fläche. Als Beispiel wird die Montage von SBR128 verwendet. Schritt 1Installieren Sie die Standfüße der Batterie. Methode 1...
- Seite 31 Benutzerhandbuch 4 Aufstellung Methode 2 Schritt 2Richten Sie den Sockel an der Wand aus, und halten Sie einen Abstand von 30 mm bis 45 mm zwischen Sockel und Wand ein. Markieren Sie die Lochpositionen des Montagewinkels mit einem Marker entsprechend der gewünschten Anordnung der Löcher.
- Seite 32 4 Aufstellung Benutzerhandbuch Markieren Sie die Positionen der Löcher entlang einer Linie senkrecht zur Messsockellinie. Die Standfüße des Sockels sind bereits installiert. Schritt 3Bohren Sie die Löcher entsprechend den markierten Positionen und montieren Sie die Dehnungshülsen. HINWEIS Beim Bohren von Löchern sind eine Schutzbrille und Handschuhe erforderlich. Schirmen Sie die Batterie beim Bohren ab.
- Seite 33 Benutzerhandbuch 4 Aufstellung Schritt 5Legen Sie jedes Batteriemodul auf den Sockel. Achten Sie beim Tragen des Batteriemoduls immer auf sein Gewicht von 33 kg. Das Leermodul kann bei der Installation an einer beliebigen Stelle platziert werden. Schritt 6Befestigen Sie die Batterie an der Wand.
- Seite 34 4 Aufstellung Benutzerhandbuch Die Halterung wird auf dem oberen Batteriemodul montiert. Die Montageposition kann durch ovale Löcher auf der Rückseite feinjustiert werden. Beim Bohren von Löchern sind eine Schutzbrille und Handschuhe erforderlich. Schirmen Sie die Batterie beim Bohren ab. Beseitigen Sie sofort nach dem Boh- ren Bohrstaub und übrigen Schutt.
- Seite 35 Benutzerhandbuch 4 Aufstellung Vergewissern Sie sich, dass der Gleichstrom-Schutzschalter ausgeschaltet ist. Schritt 9Befestigen Sie das Schaltgerät mit der mitgelieferten M5-Schraube oder dem Bolzen. Wenn 4 oder mehr als 4 Batteriemodule in einem Sockel installiert sind, ist ein M5-Schraubensatz zur Sicherung der Schaltanlage erforderlich. Der Bolzen ist auf der Oberseite des Batteriemoduls montiert.
- Seite 36 4 Aufstellung Benutzerhandbuch Für die Kommunikation zwischen der Batterie und dem PCS. Schließen Sie das Kommuni- kationskabel von der Klemme „COMM“ der Batterie an das PCS an. Entfernen Sie die Iso- lierschicht des Kommunikationskabels mit einer Abisolierzange und führen Sie das entsprechende Signalkabel CAN1_H/CAN1_L heraus.
- Seite 37 Benutzerhandbuch 4 Aufstellung Schritt 11Setzen Sie die obere Abdeckung auf und befestigen Sie sie mit den mitgelieferten Schrauben. Schritt 12(Optional) Montieren Sie die seitlichen Abdeckungen. (Optional) Installieren Sie die Seitenabdeckungen. Wenn 4 oder mehr als 4 Bat- teriemodule in einem Sockel installiert sind, sind Seitenabdeckungen erforderlich. - - ENDE...
- Seite 38 Inbetriebnahme Inspektion vor der Inbetriebnahme Überprüfen Sie folgende Dinge, bevor Sie die Batterie in Betrieb nehmen: • Überprüfen Sie, ob das Batteriesystem vollständig installiert ist. • Überprüfen Sie, ob das Erscheinungsbild des Batteriesystems intakt ist. • Überprüfen Sie, ob der Ausgangskabelbaum des Batteriesystems korrekt an den Plus- und Minuspolen der Batterie und des PCS angeschlossen ist, um Fehlanschlüsse und Verpolungen zu vermeiden.
- Seite 39 Anschluss des Batteriesystems und beseitigen Sie die Kurzschlussfehler- stelle. Führen Sie Schritt 2 aus, überprüfen Sie, ob ein Fehler in der Batterie vor- liegt (die Kontrollleuchte leuchtet rot), und holen Sie Fehlerinformationen über die iSolarCloud ein, um SUNGROW für eine Reparatur des Batteriesystems zu kontaktieren. HINWEIS...
- Seite 40 Schritt 2Trennen Sie eine Minute nach dem Ausschalten des Gleichstrom-Schutzschalters alle Ka- bel zwischen der Batterie und anderen Geräten. - - ENDE Wenden Sie sich an SUNGROW, falls Sie die Batterie entsorgen wollen. WARNUNG Wenn eine Combiner Box verwendet wird, schalten Sie die Gleichstrom- und Wechselstromseite des PCS aus und trennen Sie die MCBs aller Batterie-RACKs, bevor Sie das Batteriesystem in Betrieb nehmen.
- Seite 41 Anzeigen von Batterieinformationen HINWEIS Wenn Sie sich Batterieinformation ansehen möchten, schließen Sie bitte zunächst die Erstellung der Anlage in iSolarCloud ab. Ausführliche Angaben dazu, wie Sie eine Anlage in iSolarCloud erstellen, finden Sie im Benutzerhandbuch für die iSolarCloud App, das Sie abrufen können, indem Sie den nachstehenden QR-Code scannen.
- Seite 42 7 Anzeigen von Batterieinformationen Benutzerhandbuch 2. Tippen Sie auf Gerät und dann auf Batterie. Daraufhin werden die Batterieparameter aufgerufen. Geräteinformationen: Grundlegende Angaben zur Batterie. Weitere Informationen: Grundlegende Angaben zu Betriebsparametern der Batterie.
- Seite 43 Benutzerhandbuch 7 Anzeigen von Batterieinformationen Anzeigen von Batterieinformationen in iSolarcloud Web 1. Melden Sie sich bei iSolarCloud Web an und tippen Sie auf Übersicht. Daraufhin wird die PV-Energie zum Laden der Batterie angezeigt.
- Seite 44 7 Anzeigen von Batterieinformationen Benutzerhandbuch 2. Tippen Sie auf Geräteinformationen und dann auf Batterie. Daraufhin werden die Batterieparameter aufgerufen. Geräteinformationen: Grundlegende Angaben zur Batterie. Weitere Informationen: Grundlegende Angaben zu Betriebsparametern der Batterie.
- Seite 45 Batterieerweiterung Das Laden und Entladen von Batterien kann viel Zeit in Anspruch nehmen. Beenden Sie daher vor dem Hinzufügen neuer Batteriemodule unbedingt das Laden und entladen des Batteriesystems vor Ort. Greifen Sie hierfür aus der Ferne auf das Dokument Kurzeinfüh- rung in die Batterieerweiterung auf der Supportwebsite zu, um zu vermeiden, dass der In- stallateur vor Ort warten muss.
- Seite 46 Fehlerbehebung und Wartung Fehlerbehebung Bei einer Störung des Batteriesystems können die Fehlerinformationen in der iSolarCloud App angezeigt werden. Wenn der Hybridwechselrichter mit einem LCD-Display ausgestattet ist, können Sie sich die Fehlerinformationen auf dem Bildschirm ansehen. Fehlercodes und entsprechende Fehlerbehebungsmaßnahmen sind in der nachstehenden Tabelle aufgeführt. Fehler- Fehlercode Abhilfemaßnahme...
- Seite 47 Benutzerhandbuch 9 Fehlerbehebung und Wartung Fehler- Fehlercode Abhilfemaßnahme name 1. Der Betriebstemperaturbereich des Batteriesystems beträgt 0 bis 55 °C beim Laden bzw. -20 bis 55 °C beim Entladen. Prüfen Sie, ob die Umgebungstemperatur oder die Batterietemperatur unter diesen Bereich fällt. Falls die Umgebungstemperatur zu niedrig ist, verbessern Sie 708, 734 bitte das Installationsumfeld für das Batteriesystem.
- Seite 48 2. Wenn das Problem nicht behoben wird, prüfen Sie bitte, ob die Systemkonfiguration stimmt (einphasiger SUNGROW Hybridwechselrichter plus Batteriesystem aus 2 bis 6 PACKs; dreiphasiger SUNGROW Hybrid- wechselrichter plus Batteriesystem aus 3 bis 8 PACKs). 3. Wenden Sie sich an den Installateur oder Hersteller, falls das Problem lange Zeit anhält.
- Seite 49 Benutzerhandbuch 9 Fehlerbehebung und Wartung Fehler- Fehlercode Abhilfemaßnahme name 1. Normalerweise nimmt die Batterie den Normalbetrieb von selbst wieder auf. 2. Falls das Problem nicht behoben wird, aktualisieren Sie bitte die Batteriesoftware. 743, 744, 745 3. Wenden Sie sich an den Installateur oder Hersteller, falls das Problem lange Zeit anhält.
- Seite 50 2. Wenn das Problem nicht behoben wird, prüfen Sie bitte, ob die Systemkonfiguration stimmt (einphasiger SUNGROW Hybridwechselrichter plus Batteriesystem aus 2 bis 6 PACKs; dreiphasiger SUNGROW Hybrid- wechselrichter plus Batteriesystem aus 3 bis 8 PACKs). 3. Wenn das Problem nicht behoben wurde, wenden Sie sich bitte an den Installateur oder Hersteller, damit die Reihenfolge der PACKs geändert und das Batteriesys-...
- Seite 51 Benutzerhandbuch 9 Fehlerbehebung und Wartung Fehler- Fehlercode Abhilfemaßnahme name 1. Sehen Sie nach, ob es eine Wärmequelle in der Nähe des Batteriesystems gibt, und messen Sie die Umge- bungstemperatur. Der Betriebstemperaturbereich des Batteriesystems beträgt 0 bis 55 °C beim Laden bzw. -20 bis 55 °C beim Entladen.
- Seite 52 Wartung HINWEIS Wenn Sie neue Batteriemodule zur Kapazitätserweiterung hinzufügen, wenden Sie sich bitte an SUNGROW und befolgen Sie die Anweisungen in den von SUNGROW herausgegebenen Handbüchern. Andernfalls wird die Systemleistung beeinträch- tigt oder ein falscher Betrieb verursacht. Nachfolgend ist der empfohlene Wartungszyklus aufgeführt. Der tatsächliche Wartungszy- klus muss entsprechend der spezifischen Installationsumgebung dieses Produkts ange- passt werden.
- Seite 53 Benutzerhandbuch 9 Fehlerbehebung und Wartung Wartung einmal alle sechs Monate durchgeführt Inspektionspunkt Inspektionsmethode Überprüfen Sie die folgenden Punkte. Ergreifen Sie im Falle einer Nicht-Konformität sofort Korrekturmaßnahmen: • Überprüfen Sie, ob sich in der Umgebung des Batterie- moduls brennbare Gegenstände befinden. Schaltanlage und •...
- Seite 54 10 Anhang 10.1 Technische Daten Tabelle 10-1 Technische Parameter der Hochspannungsbatterie LFP(SBR096 / SBR128 / SBR160). Parameter SBR096 SBR128 SBR160 Systemdaten Batterietyp LiFePO4 Prismatische Zelle 3,2 kWh, 33 kg Batterie-Modul Energie (nutz- 9,6 kWh 12,8 kWh 16 kWh bar) Nennspannung 192 V 256 V 320 V...
- Seite 55 Benutzerhandbuch 10 Anhang Parameter SBR096 SBR128 SBR160 Über-/Unter- temperatur- schutz Gleichstrom- Schutzschalter Allgemeine Daten Abmessungen 625 x 545 x 625 x 675 x 330 mm 625 x 805 x 330 mm (B x H x T) 330 mm 114 kg 147 kg 180 kg Gewicht...
- Seite 56 10 Anhang Benutzerhandbuch Parameter SBR192 SBR224 SBR256 Max. Lade-/Entla- destrom: 10-s- 42 A Impuls Tiefe der Entladung Max. 100 % DOD (einstellbar) Kurzschlussstrom 3500 A Display SOC-Anzeige, Status-Anzeige Kommunika- tionsschnittstelle Schutz Über-/Unterspan- nungsschutz Überstromschutz Über-/Untertemper- aturschutz Gleichstrom- Schutzschalter Allgemeine Daten Abmessungen (B x 625 x 935 x 625 x 1065 x...
- Seite 57 Benutzerhandbuch 10 Anhang 2. Wenn das Problem weiterhin besteht, versuchen Sie die Batterie bitte im Zwangsladungs- modus zu laden. Wenn sich die Batterie auch jetzt nicht laden lässt, wenden Sie sich bitte an den Installateur oder Hersteller des Hybridwechselrichters. 3. Sehen Sie nach, ab der aktuelle Ladezustand (SOC) der Batterie mit der festgelegten SOC-Obergrenze des Hybridwechselrichters identisch ist.
- Seite 58 Wenn Fehler während des Garantiezeitrahmens auftreten, muss der Kunde die Rechnung mit Kaufdatum für das Produkt vorlegen. Des Weiteren muss der Markenname am Produkt unbeschädigt und lesbar sein. Andernfalls ist SUNGROW berechtigt, die Arbeiten im Rah- men der Qualitätsgarantie zu verweigern.
- Seite 59 • Der Fehler oder Schaden wurde durch die Verwendung von Bauteilen oder Software ver- ursacht, die nicht den Vorschriften entsprechen oder nicht von SUNGROW stammen. • Bei der Installation und der Anwendung werden die Vorgaben relevanter internationaler Vorschriften und Normen nicht berücksichtigt.
