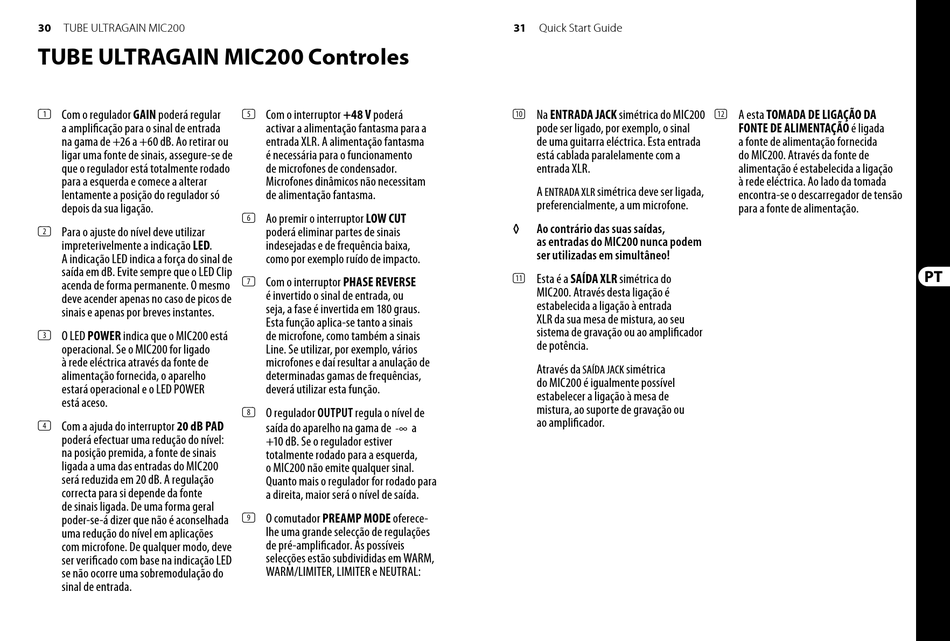

30 TUBE ULTRAGAIN MIC200
TUBE ULTRAGAIN MIC200 Controles
(1) Com o regulador GAIN poderá regular
a amplifi cação para o sinal de entrada
na gama de +26 a +60 dB. Ao retirar ou
ligar uma fonte de sinais, assegure-se de
que o regulador está totalmente rodado
para a esquerda e comece a alterar
lentamente a posição do regulador só
depois da sua ligação.
(2) Para o ajuste do nível deve utilizar
impreterivelmente a indicação LED.
A indicação LED indica a força do sinal de
saída em dB. Evite sempre que o LED Clip
acenda de forma permanente. O mesmo
deve acender apenas no caso de picos de
sinais e apenas por breves instantes.
(3) O LED POWER indica que o MIC200 está
operacional. Se o MIC200 for ligado
à rede eléctrica através da fonte de
alimentação fornecida, o aparelho
estará operacional e o LED POWER
está aceso.
(4) Com a ajuda do interruptor 20 dB PAD
poderá efectuar uma redução do nível:
na posição premida, a fonte de sinais
ligada a uma das entradas do MIC200
será reduzida em 20 dB. A regulação
correcta para si depende da fonte
de sinais ligada. De uma forma geral
poder-se-á dizer que não é aconselhada
uma redução do nível em aplicações
com microfone. De qualquer modo, deve
ser verifi cado com base na indicação LED
se não ocorre uma sobremodulação do
sinal de entrada.
(5) Com o interruptor +48 V poderá
activar a alimentação fantasma para a
entrada XLR. A alimentação fantasma
é necessária para o funcionamento
de microfones de condensador.
Microfones dinâmicos não necessitam
de alimentação fantasma.
(6) Ao premir o interruptor LOW CUT
poderá eliminar partes de sinais
indesejadas e de frequência baixa,
como por exemplo ruído de impacto.
(7) Com o interruptor PHASE REVERSE
é invertido o sinal de entrada, ou
seja, a fase é invertida em 180 graus.
Esta função aplica-se tanto a sinais
de microfone, como também a sinais
Line. Se utilizar, por exemplo, vários
microfones e daí resultar a anulação de
determinadas gamas de frequências,
deverá utilizar esta função.
(8) O regulador OUTPUT regula o nível de
saída do aparelho na gama de a
-∞
+10 dB. Se o regulador estiver
totalmente rodado para a esquerda,
o MIC200 não emite qualquer sinal.
Quanto mais o regulador for rodado para
a direita, maior será o nível de saída.
(9) O comutador PREAMP MODE oferece-
lhe uma grande selecção de regulações
de pré-amplifi cador. As possíveis
selecções estão subdivididas em WARM,
WARM/LIMITER, LIMITER e NEUTRAL:
31 Quick Start Guide
(10) Na ENTRADA JACK simétrica do MIC200
pode ser ligado, por exemplo, o sinal
de uma guitarra eléctrica. Esta entrada
está cablada paralelamente com a
entrada XLR.
A simétrica deve ser ligada,
ENTRADA XLR
preferencialmente, a um microfone.
◊ ◊ Ao contrário das suas saídas,
as entradas do MIC200 nunca podem
ser utilizadas em simultâneo!
(11) Esta é a SAÍDA XLR simétrica do
MIC200. Através desta ligação é
estabelecida a ligação à entrada
XLR da sua mesa de mistura, ao seu
sistema de gravação ou ao amplifi cador
de potência.
Através da simétrica
SAÍDA JACK
do MIC200 é igualmente possível
estabelecer a ligação à mesa de
mistura, ao suporte de gravação ou
ao amplifi cador.
(12) A esta TOMADA DE LIGAÇÃO DA
FONTE DE ALIMENTAÇÃO é ligada
a fonte de alimentação fornecida
do MIC200. Através da fonte de
alimentação é estabelecida a ligação
à rede eléctrica. Ao lado da tomada
encontra-se o descarregador de tensão
para a fonte de alimentação.
