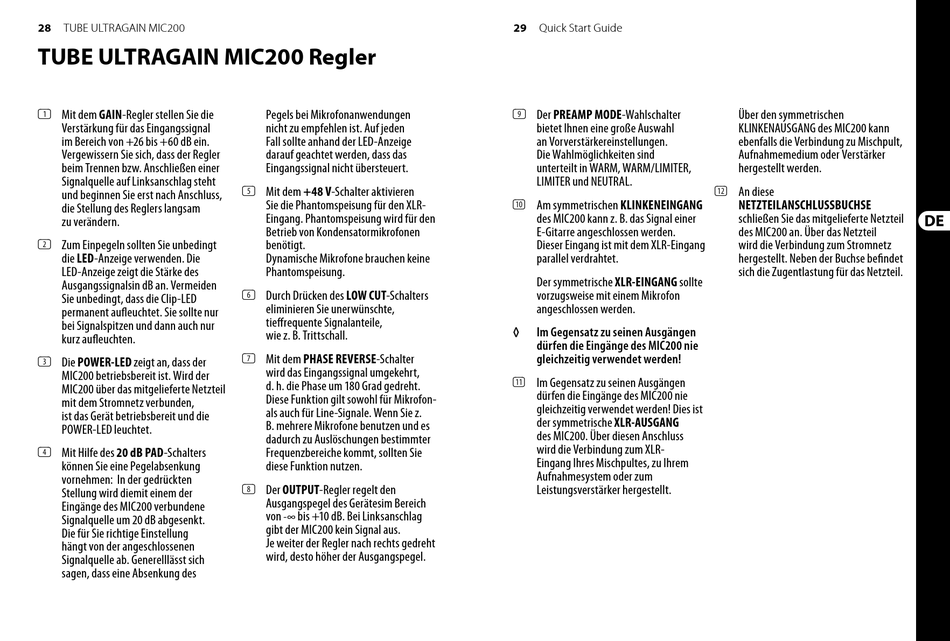

28 TUBE ULTRAGAIN MIC200
TUBE ULTRAGAIN MIC200 Regler
(1) Mit dem GAIN-Regler stellen Sie die
Verstärkung für das Eingangssignal
im Bereich von +26 bis +60 dB ein.
Vergewissern Sie sich, dass der Regler
beim Trennen bzw. Anschließen einer
Signalquelle auf Linksanschlag steht
und beginnen Sie erst nach Anschluss,
die Stellung des Reglers langsam
zu verändern.
(2) Zum Einpegeln sollten Sie unbedingt
die LED-Anzeige verwenden. Die
LED-Anzeige zeigt die Stärke des
Ausgangssignalsin dB an. Vermeiden
Sie unbedingt, dass die Clip-LED
permanent aufl euchtet. Sie sollte nur
bei Signalspitzen und dann auch nur
kurz aufl euchten.
(3) Die POWER-LED zeigt an, dass der
MIC200 betriebsbereit ist. Wird der
MIC200 über das mitgelieferte Netzteil
mit dem Stromnetz verbunden,
ist das Gerät betriebsbereit und die
POWER-LED leuchtet.
(4) Mit Hilfe des 20 dB PAD-Schalters
können Sie eine Pegelabsenkung
vornehmen: In der gedrückten
Stellung wird diemit einem der
Eingänge des MIC200 verbundene
Signalquelle um 20 dB abgesenkt.
Die für Sie richtige Einstellung
hängt von der angeschlossenen
Signalquelle ab. Generelllässt sich
sagen, dass eine Absenkung des
Pegels bei Mikrofonanwendungen
nicht zu empfehlen ist. Auf jeden
Fall sollte anhand der LED-Anzeige
darauf geachtet werden, dass das
Eingangssignal nicht übersteuert.
(5) Mit dem +48 V-Schalter aktivieren
Sie die Phantomspeisung für den XLR-
Eingang. Phantomspeisung wird für den
Betrieb von Kondensatormikrofonen
benötigt.
Dynamische Mikrofone brauchen keine
Phantomspeisung.
(6) Durch Drücken des LOW CUT-Schalters
eliminieren Sie unerwünschte,
tieff requente Signalanteile,
wie z. B. Trittschall.
(7) Mit dem PHASE REVERSE-Schalter
wird das Eingangssignal umgekehrt,
d. h. die Phase um 180 Grad gedreht.
Diese Funktion gilt sowohl für Mikrofon-
als auch für Line-Signale. Wenn Sie z.
B. mehrere Mikrofone benutzen und es
dadurch zu Auslöschungen bestimmter
Frequenzbereiche kommt, sollten Sie
diese Funktion nutzen.
(8) Der OUTPUT-Regler regelt den
Ausgangspegel des Gerätesim Bereich
von bis +10 dB. Bei Linksanschlag
-∞
gibt der MIC200 kein Signal aus.
Je weiter der Regler nach rechts gedreht
wird, desto höher der Ausgangspegel.
29 Quick Start Guide
(9) Der PREAMP MODE-Wahlschalter
bietet Ihnen eine große Auswahl
an Vorverstärkereinstellungen.
Die Wahlmöglichkeiten sind
unterteilt in WARM, WARM/LIMITER,
LIMITER und NEUTRAL.
(10) Am symmetrischen KLINKENEINGANG
des MIC200 kann z. B. das Signal einer
E-Gitarre angeschlossen werden.
Dieser Eingang ist mit dem XLR-Eingang
parallel verdrahtet.
Der symmetrische XLR-EINGANG sollte
vorzugsweise mit einem Mikrofon
angeschlossen werden.
◊ ◊ Im Gegensatz zu seinen Ausgängen
dürfen die Eingänge des MIC200 nie
gleichzeitig verwendet werden!
(11) Im Gegensatz zu seinen Ausgängen
dürfen die Eingänge des MIC200 nie
gleichzeitig verwendet werden! Dies ist
der symmetrische XLR-AUSGANG
des MIC200. Über diesen Anschluss
wird die Verbindung zum XLR-
Eingang Ihres Mischpultes, zu Ihrem
Aufnahmesystem oder zum
Leistungsverstärker hergestellt.
Über den symmetrischen
KLINKENAUSGANG des MIC200 kann
ebenfalls die Verbindung zu Mischpult,
Aufnahmemedium oder Verstärker
hergestellt werden.
(12) An diese
NETZTEILANSCHLUSSBUCHSE
schließen Sie das mitgelieferte Netzteil
des MIC200 an. Über das Netzteil
wird die Verbindung zum Stromnetz
hergestellt. Neben der Buchse befi ndet
sich die Zugentlastung für das Netzteil.
