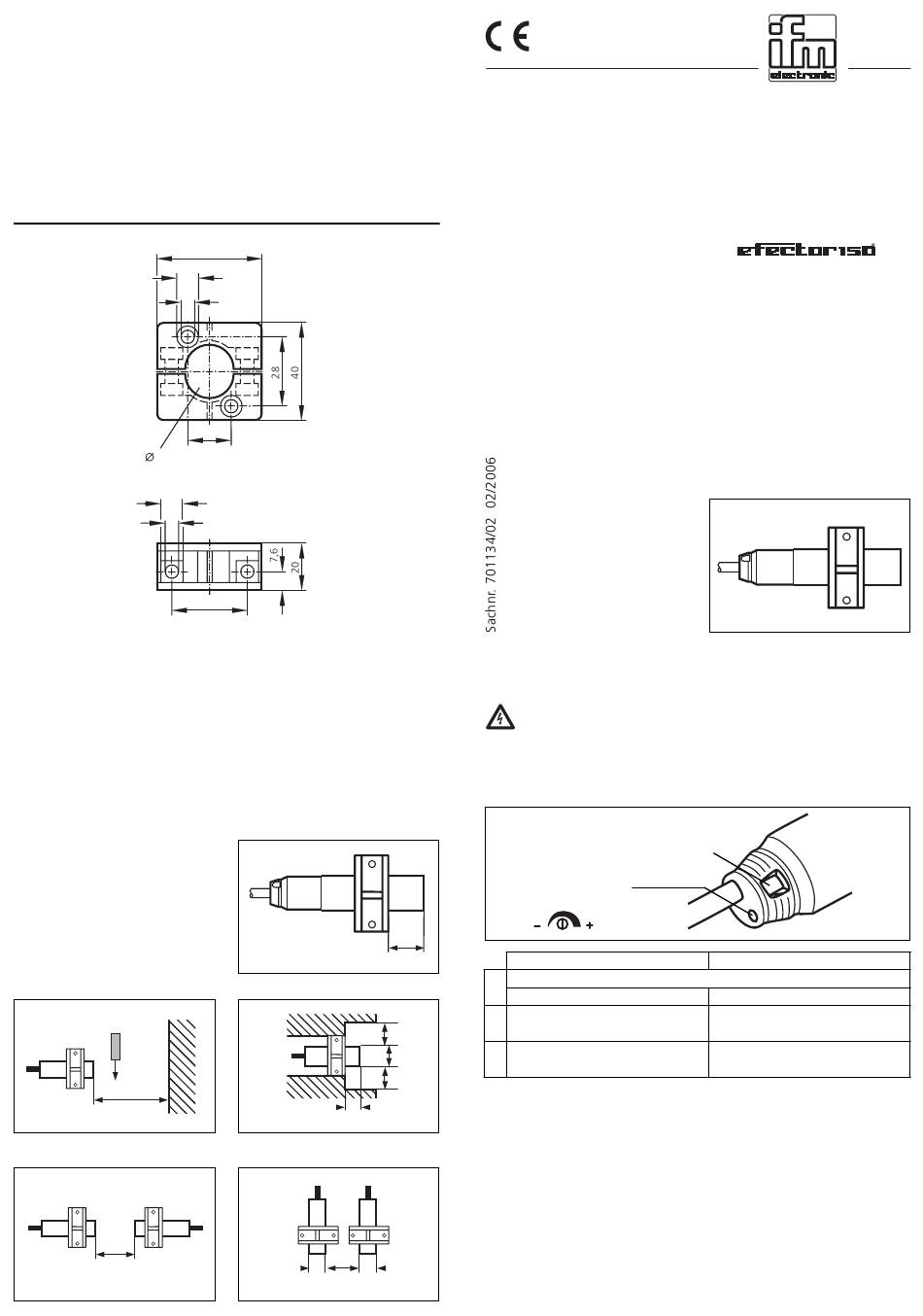

ifm efector150 Montageanleitung

9,2
5,5
20
9,2
5,5
Bestimmungsgemäße Verwendung
Der Näherungsschalter erfaßt berührungslos Metalle, nahezu alle
Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle
wasserhaltigen Materialien und meldet sie durch ein Schaltsignal.
Nennschaltabstand (Sn) 10mm; (Messung auf geerdete Metallplatte
und Wasser; bei anderen Materialien kürzer).
Montage
Montieren Sie das Gerät mit Hilfe
der mitgelieferten Befestigungs-
schelle.
Abstand zwischen aktiver Fläche
und Schelle 15mm.
Einbau nichtbündig.
Freiräume an der aktiven Fläche:
3 x S
n
Mindestabstände bei Montage mehrerer Schalter gleichen Typs:
3x S
n
44
18
32
2 x S
n
D D D
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
nach den Angaben auf dem Typenschild an.
Adernfarben: BN = braun, BU = blau, BK = schwarz.
Justierung
Einstellpotentiometer
Schaltabstand
15mm
Bringen Sie das zu erfassende Material in den sicheren Schaltbereich
1
.
→ LED leuchtet auf.
Verringern Sie den Schaltabstand,
2
.
bis die LED verlischt.
D
Erhöhen Sie den Schaltabstand,
3
D .
bis die LED aufleuchtet.
D
Erhöhen Sie den Schaltabstand nicht über Sn hinaus!
Betrieb
Prüfen Sie, ob der Schalter sicher funktioniert: Die LED leuchtet bei
durchgeschaltetem Ausgang.
Der Betrieb des Näherungsschalters ist wartungsfrei. Für einwandfrei-
es Funktionieren ist zu beachten:
• Die aktive Fläche und der Freiraum sollten von Ablagerungen und
Fremdkörpern freigehalten werden; insbesondere bei Montage mit
aktiver Fläche nach oben.
• Geräte mit hoher Nahfeldstärke (z. B. Sprechfunkgeräte) nicht in
unmittelbarer Nähe des Näherungsschalters betreiben.
Montageanleitung
Installation Instructions
Notice de Montage
Näherungsschalter KA
Capacitive proximity
Détecteur de proximité
LED
Schließer
Verringern Sie den Schaltabstand,
bis die LED aufleuchtet.
Erhöhen Sie den Schaltabstand,
bis die LED verlischt.
Kapazitiver
switch KA
capacitif KA
Öffner
→ LED verlischt.
