ifm SI5006 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für SI5006:
Bedienungsanleitung
DE
Strömungswächter
SI5006
SI0562
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm SI5006

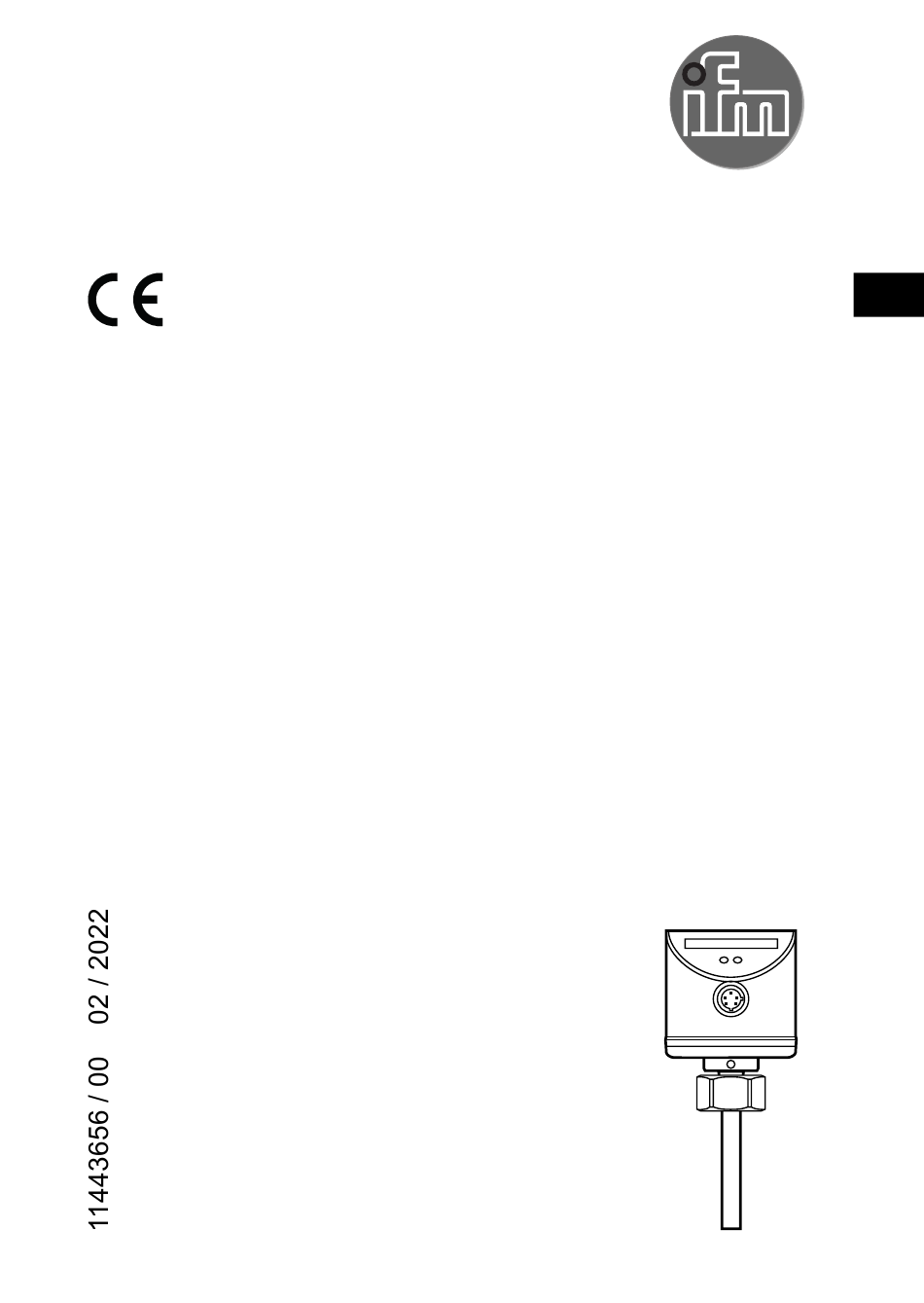

  • Seite 1 Bedienungsanleitung Strömungswächter SI5006 SI0562...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 3�1 Einsatzbereich ����������������������������������������������������������������������������������������������4 3�2 Funktionsweise Strömungsüberwachung ������������������������������������������������������4 4 Montage ���������������������������������������������������������������������������������������������������������������5 4�1 Montageort ����������������������������������������������������������������������������������������������������5 4�2 Störeinflüsse im Leitungssystem �������������������������������������������������������������������6 4�3 Montagevorgang ��������������������������������������������������������������������������������������������6 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������7 6 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������8 7 Inbetriebnahme und Einstellungen für Wasser ����������������������������������������������������9 7�1 Schaltpunkt verändern (optional) �������������������������������������������������������������������9...
  • Seite 3: Vorbemerkung

    1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut� - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers�...
  • Seite 4: Bestimmungsgemäße Verwendung

    • Geräte und Kabel wirksam vor Beschädigung schützen� 3 Bestimmungsgemäße Verwendung Dies ist ein Klasse-A Produkt� In Haushaltsumgebung kann dieses Produkt Rundfunkstörungen verursachen� ► Bei Bedarf EMV-Maßnahmen zur Abschirmung ergreifen� 3.1 Einsatzbereich Das Gerät überwacht die Strömung in flüssigen und gasförmigen Medien� 3.2 Funktionsweise Strömungsüberwachung •...
  • Seite 5: Montage

    Durch Prozessadapter ist das Gerät adaptierbar an unterschiedliche Prozessan- schlüsse� • Adapter sind gesondert als Zubehör zu bestellen� Korrekter Sitz des Geräts und Dichtigkeit des Anschlusses sind nur mit ifm- Adaptern gewährleistet� • Für kleine Durchflussmengen sind ifm-Adapterblöcke lieferbar� 4.1 Montageort Generell •...
  • Seite 6: 4�2 Störeinflüsse Im Leitungssystem

    4.2 Störeinflüsse im Leitungssystem Einbauten in der Rohrleitung, Krümmungen, Ventile, Reduzierungen u� ä� führen zu Verwirbelungen des Mediums� Dies beeinträchtigt die Funktion des Geräts� Empfehlung: Abstände einhalten zwischen Sensor und Störeinflüssen: 5...10 x D 3...5 x D Flow High Flow High 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9...
  • Seite 7: Elektrischer Anschluss

    5 Elektrischer Anschluss • Das Gerät darf nur von einer Elektrofachkraft installiert werden� • Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� • Das Gerät entspricht der Überspannungskategorie II� • Für den Ausgangsstromkreis sind die gleichen Schutzmaßnahmen zu treffen wie für den Versorgungsstromkreis�...
  • Seite 8: Bedien- Und Anzeigeelemente

    A: Versorgungsstromkreis; B: Ausgangsstromkreis; C: Sensorstromkreis SELV / PELV : sichere Trennung Adernfarben bei ifm-Kabeldosen: 1 = BN (braun), 2 = BU (blau), 4 = BK (schwarz), 5 = WH (weiß) Informationen zu verfügbaren Kabeldosen unter www�ifm�com� 6 Bedien- und Anzeigeelemente Flow High...
  • Seite 9: Inbetriebnahme Und Einstellungen Für Wasser

    7 Inbetriebnahme und Einstellungen für Wasser (Für andere Medien als Wasser → 8.1: Low Flow-Abgleich). ► Versorgungsspannung einschalten� > Alle LEDs leuchten auf und verlöschen wieder schrittweise� Während dieser Zeit ist der Ausgang geschlossen (wenn der Ausgang als Schließer konfiguriert ist)�...
  • Seite 10: 7�2 High Flow-Abgleich (Optional)

    7.2 High Flow-Abgleich (optional) Das Gerät legt die vorhandene Strömung als Normalströmung fest und passt die Displaydarstellung an (alle LEDs außer der Schaltpunkt-LED leuchten grün)� ► Normalströmung in der Anlage fließen lassen� ► Taste drücken und festhalten� > LED 9 leuchtet, nach ca� 5 s blinkt sie� ►...
  • Seite 11: 8�3 Werkseinstellung Wieder Herstellen (Reset)

    8.3 Werkseinstellung wieder herstellen (Reset) ► Taste mindestens 15 s lang drücken� > LED 9 leuchtet, nach ca� 5 s blinkt sie� > Nach ca� 15 s blinken LEDs 0���9 orange� ► Taste loslassen� Alle Einstellungen werden auf Werkseinstellung zurückgesetzt: - Arbeitsbereich: 5 ���100 cm/s für Wasser - Schaltpunkt: LED 7 - Ausgangsfunktion: Schließer...
  • Seite 12: Betrieb

    ► Sensorspitze von Zeit zu Zeit auf Ablagerungen überprüfen� ► Mit einem weichen Tuch reinigen� Fest anhaftende Ablagerungen (z� B� Kalk) lassen sich mit handelsüblichem Essigreiniger entfernen� 12 Technische Daten Technische Daten und Maßzeichung unter www�ifm�com� Weitere Informationen unter www�ifm�com...
