- Seite 1 Manual IB-2915MSCL-C31 Docking & CloneStation for M.2 NVMe SSD & 2.5"/3.5" SATA SSD/HDD Handbuch IB-2915MSCL-C31 Docking & Klonstation für M.2 NVMe SSD & 2,5"/3,5" SATA SSD/HDD...
- Seite 2 Manual IB-2915MSCL-C31 Please read carefully the following information to prevent injuries, da- mage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Seite 3 Manual IB-2915MSCL-C31 • Avoid direct sunlight on the device/power unit • Guarantee sufficient ambient air for the device/power unit • Do not place objects on the device/power unit 4. Hazards caused by very small parts and packaging Risk of suffocation...
- Seite 4 Handbuch IB-2915MSCL-C31 Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Seite 5 Handbuch IB-2915MSCL-C31 • direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen • keine Gegenstände auf dem Gerät/Netzteil abstellen 4. Gefahren durch Kleinstteile und Verpackung Erstickungsgefahr WARNUNG Lebensgefahr durch Ersticken oder Verschlucken • Kleinteile, Zubehör für Kinder unzugänglich verwahren •...
- Seite 6 Manual IB-2915MSCL-C31 Package content 1x IB-2915MSCL-C31 1x Power adapter 1x USB combo cable 3x M.2 rubber fixation 1x Manual Requirements • One free USB 3.2 Gen 2 Type-C or Type-A port ® • One M.2 PCIe NVMe SSD 22x 30/42/60/80/1 10 •...

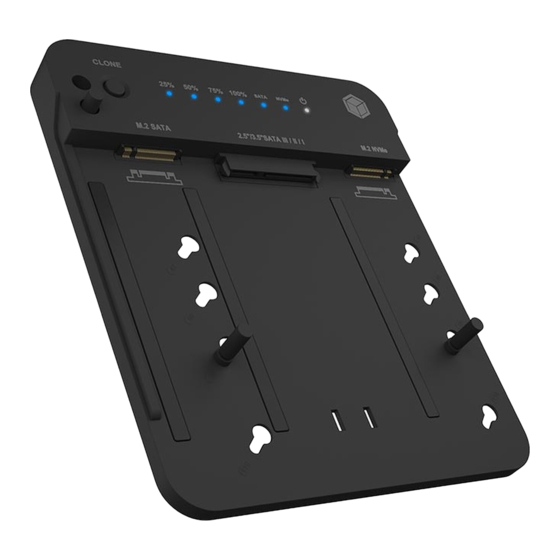

- Seite 7 Manual IB-2915MSCL-C31 Overview Clone button (activate/start) Status LED (power/access/clone process) SATA slots M.2 & 2.5"/3.5" M.2 PCIe NVMe slot Clone direction switch USB Type-C® to host computer Power ON/OFF button Power adapter jack...
- Seite 8 Manual IB-2915MSCL-C31 Installation Install the drives Install the M.2 SATA SSD to the left handed M.2 B-Key slot (3). Install the 2.5" or 3.5" SATA HDD/SSD to the SATA slot in the middle (3). Hint: You can only install one Source drive at a time. M.2 or 2.5" or 3.5" SATA drive.
- Seite 9 Manual IB-2915MSCL-C31 Push down the M.2 PCIe NVMe SSD and lock it into place.
- Seite 10 Manual IB-2915MSCL-C31 Installation for clone mode Plug the power adapter into the power adapter jack (8). Hint: No USB connection required for clone mode. Plug the power adapter into a household socket.
- Seite 11 Manual IB-2915MSCL-C31 Installation for docking mode Plug the USB cable into the Type-C® port of the IB-2915MSCL-C31 (6). Plug the power adapter into the power adapter jack (8). Plug the power adapter into a household socket.
- Seite 12 Manual IB-2915MSCL-C31 Plug the Type-C® or Type-A plug of the USB combo cable into your host computer. Turn ON the IB-2915MSCL-C31 by the ON/OFF button (7).
- Seite 13 Manual IB-2915MSCL-C31 Usage Clone mode Important information before you start the cloning process: The target SSD (Target) must be of the same capacity or bigger • than the source SSD (Source). If the target drive is smaller than the source drive, it is not possib- •...
- Seite 14 Manual IB-2915MSCL-C31 • As soon as the status LEDs TARGET and SOURCE light up continuously, press and hold the „clone“ button (1) for ca. 5 sec. to activate the clone mode. • As soon as all LEDs light up permanently, press the „clone“ button (1) again to start the cloning process.
- Seite 15 Handbuch IB-2915MSCL-C31 Verpackungsinhalt 1x IB-2915MSCL-C31 1x Netzteil 1x USB Kombi-Kabel 3x M.2 Gummifixierung 1x Handbuch Systemanforderungen Ein freier USB 3.2 Gen 2 Type-C® oder Type-A Anschluss Eine M.2 PCIe NVMe SSD 22x 30/42/60/80/1 10 Eine M.2/2,5"/3,5" SATA SSD/HDD Bisherige USB Standards Aktuelle USB Standards Datenübertragungsrate...
- Seite 16 Handbuch IB-2915MSCL-C31 Übersicht Klontaste (aktivieren/starten) Status LED (Betrieb/Zugriff/Klonfortschritt) SATA M.2 & 2,5"/3,5" Steckplätze M.2 PCIe NVMe Steckplatz Klonrichtungsschalter USB Type-C® zu Hostcomputer Ein-/Austaste Buchse für Netzteil...
- Seite 17 Handbuch IB-2915MSCL-C31 Installation Installieren Sie die Laufwerke Installieren Sie die M.2 SATA SSD im linken M.2 B-Key Steckplatz (3). oder Installieren Sie die 2,5" oder 3,5" SATA HDD/SSD im mittleren SATA Steckplatz (3). Hinweis: Sie können nur ein Quelllaufwerk zurzeit installieren. M.2 oder 2,5" oder 3,5"...
- Seite 18 Handbuch IB-2915MSCL-C31 Drücken Sie die M.2 PCIe NVMe SSD herunter und lassen Sie sie einrasten...
- Seite 19 Handbuch IB-2915MSCL-C31 Installation für den Klonmodus Schließen Sie den Netzadapter an die Netzadapterbuchse an (8) Hinweis: Im Klonmodus ist keine USB Verbindung nötig! Stecken Sie den Netzadapter in eine Haushaltssteckdose.
- Seite 20 Handbuch IB-2915MSCL-C31 Installation für den Dockingmodus Stecken Sie das USB Kabel in den Type-C® -Port der IB-2915MSCL-C31 (6). Stecken Sie den Netzadapter in die Netzadapterbuchse (8). Stecken Sie den Netzadapter in eine Haushaltssteckdose.
- Seite 21 Handbuch IB-2915MSCL-C31 Stecken Sie den Type-C® - oder Type-A Stecker des USB Kombi-Kabels in Ihren Hostcomputer. Schalten Sie die IB-2915MSCL-C31 über die Ein-/Austaste (7) ein.
- Seite 22 Handbuch IB-2915MSCL-C31 Anwendung Klonmodus Wichtige Informationen, bevor Sie den Klonvorgang starten: Das Ziellaufwerk (Target) muss die gleiche oder eine größere • Kapazität haben als das Quelllaufwerk (Source). Ist das Ziellaufwerk kleiner als das Quelllaufwerk, ist es nicht • möglich, den Klonmodus durch Drücken der Klontaste zu starten.
- Seite 23 Handbuch IB-2915MSCL-C31 • Sobald die Status LEDs TARGET und SOURCE dauerhaft leuchten, drücken und halten Sie die Taste "clone" (1) für ca. 5 Sek., um den Klonmodus zu aktivieren. • Sobald alle LEDs dauerhaft leuchten, drücken Sie erneut die Taste "clone"...
- Seite 24 Handbuch IB-2915MSCL-C31 • Wenn der Klonvorgang erfolgreich abgeschlossen ist, leuchten alle LEDs (2) dauerhaft auf. • Schalten Sie die Klonstation mit der ON/OFF-Taste (7) aus. Hinweis: Zum Deinstallieren der Laufwerke stellen Sie bitte sicher, dass das Gerät ausge- schaltet ist.
- Seite 25 Nos produits et emballages se recyclent, ne les jetez pas! Trouvez où les déposer sur le site www.quefairedemesdechets.fr © Copyright 2024 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSo- nic Technology GmbH assumes no responsibility for any errors contained in this manual.
