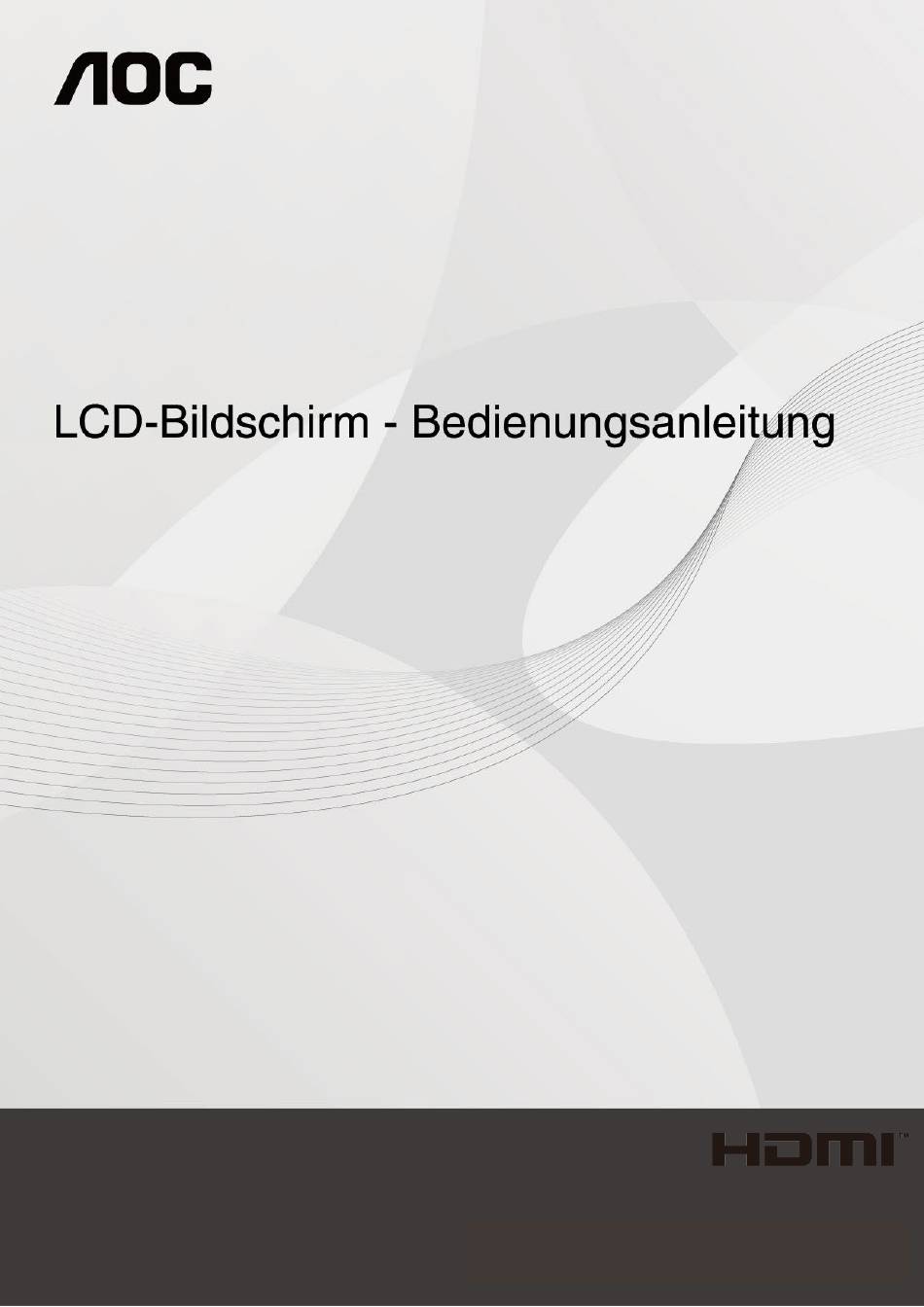

- Seite 1 M2470SWD/M2470SWD2/M2470SWD23/M2470SWDA2/M2470SWH E2470SWD/E2470SWH/E2470SWDA/E2470SWHE LED-Hintergrundbeleuchtung www.aoc.com ©2016 AOC. All Rights Reserved.
-
Seite 2: Inhaltsverzeichnis
Allgemeine technische Daten E2470SWH ....................... 31 Allgemeine technische Daten E2470SWHE ....................32 Allgemeine technische Daten E2470SWDA ....................33 Allgemeine technische Daten M2470SWD / M2470SWD2/M2470SWD23 / M2470SWDA2 ......34 Allgemeine technische Daten M2470SWH ...................... 36 Voreingestellte Anzeigemodi ..........................37 Polzuweisungen ............................... 38... -
Seite 3: Sicherheit
Sicherheit Nationale Konventionen Die folgenden Abschnitte erklären die Bedeutung der Symbole, die in diesem Dokument verwenden werden. Anmerkung, Achtung und Warnung In dieser Anleitung sehen Sie einige Textblöcke, die von einem Symbol begleitet sind und fett oder kursiv gedruckt sind. Die Textblöcke sind Anmerkungen, zu beachtende Hinweise und Warnungen: Erklärung: Eine ANMERKUNG zeigt wichtige Informationen an, die Ihnen helfen Ihr Computersystem besser zu nutzen. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor darf nur mit Strom versorgt werden, der den Spezifikationen auf dem Typenschild am Monitor entspricht. Fragen Sie Ihren Händler oder Ihr Elektrizitätswerk vor Ort, wenn Sie sich nicht sicher sind über die Spezifikationen Ihres Netzstroms. Der Monitor ist mit einem dreipoligen geerdeten Stecker ausgestattet, der einen dritten (Erdungs-)Zinken hat. Dieser Stecker passt nur in eine geerdete Steckdose. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf einen instabilen Wagen, Ständer, Stativ, Ausleger oder Tisch. Ernsthafte Verletzungen und Schäden an dem Gerät können durch das Herunterfallen des Monitors auftreten. Verwenden Sie nur vom Hersteller empfohlene oder mit dem Produkt mitgelieferte Wagen, Ständer, Stative, Ausleger oder Tische. Befolgen Sie die Installationsanweisungen von dem Hersteller und verwenden nur die vom Hersteller empfohlenen Befestigungsmittel. -
Seite 6: Reinigung
Reinigung Reinigen Sie regelmäßig das Gehäuse mit dem mitgelieferten Tuch. Sie können ein mildes Reinigungsmittel verwenden, um Flecken zu entfernen. Verwenden Sie kein aggressives Reinigungsmittel. Das Monitorgehäuse kann dadurch verätzt werden. Achten Sie während der Reinigung darauf, dass kein Reinigungsmittel in das Geräteinnere eindringt. Reinigungstuch darf nicht zu grob sein. -
Seite 7: Sonstige
Sonstige Trennen Sie UNVERZÜGLICH das Netzkabel vom Netz und nehmen mit dem Kundendienst Kontakt auf, wenn Sie Rauch, einen ungewöhnlichen Geruch oder komische Geräusche an dem Gerät bemerken. Achten Sie darauf, dass die Lüftungsöffnungen nicht von einem Tisch oder Vorhang bedeckt werden. Setzen Sie den LCD-Monitor während des Betriebs keinen schweren Vibrationen oder starken Stoßeinwirkungen aus. -
Seite 8: Einstellungen
Einstellungen Kartoninhalt Monitor Gebrauchsanleitung auf der CD Monitorfuß Stand Netzkabel DVI-kabel Analoges kabel Audio -kabel HDMI -kabel Je nach Land und Region werden nicht sämtliche Signalkabel (Analog-, DVI-, Audio-, HDMI-Kabel)mitgeliefert. Ihr Händler oder Ihre AOC-Zweigniederlassung informieren Sie gerne. -
Seite 9: Anbringen Des Fußes Und Untersatzes
Anbringen des Fußes und Untersatzes Mit den folgenden Schritten bringen Sie den Untersatz an oder entfernen diesen. Setup: Entfernen:... -
Seite 10: Anpassen Des Blickwinkels
Anpassen des Blickwinkels Um eine optimale Ansicht zu erhalten, schauen Sie bitte den Bildschirm an und stellen dann den Winkel des Monitors nach Ihren Bedürfnissen ein. Halten Sie den Fuß des Monitors fest, damit der Monitor nicht umkippt, wenn Sie den Winkel des Monitors ändern. Der Monitor kann um -5 bis 20°... -
Seite 11: Anschließen Des Monitors
Anschließen des Monitors Kabelverbindungen auf der Rückseite des Monitors und des Computers: E2470SWHE/M2470SWH E2470SWDA/M2470SWDA2 M2470SWD/M2470SWD2/M2470SWD23/E2470SWD E2470SWH Netzanschluss Audio in D-Sub HDMI Kopfhörer Schalten Sie immer vor der Reinigung den PC und den LCD-Monitor aus, um die Geräte zu schützen. Schließen Sie das Netzkabel an den Netzanschluss an der Rückseite des Monitors an. . - Seite 12 (Optional – Erfordert eine Grafikkarte mit Audio -Ausgang) – Verbinden Sie ein Ende des Audio -Kabels mit dem Anschluss an der Rückseite des Monitors; das andere Ende schließen Sie an den Audio -Ausgang des Computers an.. Schalten Sie Ihren Computer und Monitor ein. Unterstützte Auflösung bei Videoinhalten: VGA / DVI / HDMI Die Installation ist vervollständigt, wenn ein Bild auf Ihrem Monitor erscheint.
-
Seite 13: Anbringen Des Wandhängearms
Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhängearms an der Wand sind in seiner mitgelieferten Montageanleitung angegeben. Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. -
Seite 14: Anpassung
Lautstärketaste (+) aktivieren; passen Sie die Lautstärke dann mit den Tasten - / + an (nur bei Modellen mit. Indem Sie die Taste Lautstärke > 2 Sekunden lang gedrückt halten, rufen Sie die. Schnelltaste für 4:3- oder Breitbilddarstellung(M2470SWD / M2470SWD2/M2470SWD23 / E2470SWD) - Seite 15 Zur 4:3- oder Breitbilddarstellung halten Sie die Taste > gedrückt, wenn kein OSD angezeigt wird. (Bei Produkten mit 4:3-Bildschirm und bei Signalen im Breitbildformat ist die Schnelltaste ohne Funktion.) Quelle / Auto / Beenden Bei nicht angezeigtem OSD rufen Sie die automatische Konfiguration durch Gedrückhalten (2 Sekunden) der Auto-/Quelle-Taste auf.
-
Seite 16: Osd-Einstellungen
OSD-Einstellungen Grundlegende, einfache Anweisungen zu den Steuertasten. Drücken Sie die Taste MENU (Menü) zum Aufrufen des OSD-Menus. Drücken Sie - oder + zum Ansteuern der einzelnen Funktionen. Wenn die gewünschte Funktion hervorgehoben ist, aktivieren Sie sie mit der Taste MENU (Menü). Wenn die gewünschte Funktion hervorgehoben ist, aktivieren Sie sie mit der Taste MENU (Menü). -
Seite 17: Luminanz
Luminanz Drücken Sie zum Aufrufen des Menüs MENU (Menü). Wählen Sie mit - oder + das Element (Luminanz), drücken Sie zum Aufrufen MENU. Wählen Sie mit - oder + die gewünschte Option des Untermenüs , drücken Sie zum Aufrufen MENU. Drücken Sie zum Anpassen - oder + . -
Seite 18: Bild-Setup
Bild-Setup Drücken Sie zum Aufrufen des Menüs MENU (Menü). Wählen Sie mit - oder + das Element (Bild-Setup), drücken Sie zum Aufrufen MENU. Wählen Sie mit - oder + die gewünschte Option des Untermenüs , drücken Sie zum Aufrufen MENU. Drücken Sie zum Anpassen - oder + . -
Seite 19: Farbtemp
Farbtemp Drücken Sie zum Aufrufen des Menüs MENU (Menü). Wählen Sie mit - oder + das Element (Farbtemp), drücken Sie zum Aufrufen MENU. Wählen Sie mit - oder + die gewünschte Option des Untermenüs , drücken Sie zum Aufrufen MENU. Drücken Sie zum Anpassen - oder + . -
Seite 20: Bildverstärkung
Bildverstärkung Drücken Sie zum Aufrufen des Menüs MENU (Menü). Wählen Sie mit - oder + das Element (Bildverstärkung), drücken Sie zum Aufrufen MENU. Wählen Sie mit - oder + die gewünschte Option des Untermenüs , drücken Sie zum Aufrufen MENU. Drücken Sie zum Anpassen - oder + . -
Seite 21: Osd-Konfiguration
OSD-Konfiguration Drücken Sie zum Aufrufen des Menüs MENU (Menü). Wählen Sie mit - oder + das Element (OSD-Konfiguration), drücken Sie zum Aufrufen MENU. Wählen Sie mit - oder + die gewünschte Option des Untermenüs , drücken Sie zum Aufrufen MENU. Drücken Sie zum Anpassen - oder + . -
Seite 22: Weitere Funktionen
Drücken Sie zum Verlassen AUTO. Auto / D-SUB /DVI/ HDMI Eingabesignalquelle auswählen(E2470SWH) Eingabesignalquelle auswählen Eingangsauswahl Auto / D-SUB /DVI (M2470SWD / M2470SWD2/M2470SWD23 / E2470SWD / E2470SWDA / M2470SWDA2) Auto / D-SUB /HDMI1/ Eingabesignalquelle auswählen (E2470SWHE HDMI2 / M2470SWH) Automatisch die Standardwerte für das Bild Auto-Konfig. -
Seite 23: Beenden
Beenden Drücken Sie zum Aufrufen des Menüs MENU (Menü). Wählen Sie mit - oder + das Element (Beenden), drücken Sie zum Aufrufen MENU. Drücken Sie zum Verlassen AUTO. Verlassen Verlassen Sie das OSD... -
Seite 24: Led-Anzeigen
LED-Anzeigen Status LED-Farbe Vollbetriebs-Modus Grün Schlaf-Modus Orange... -
Seite 25: Treiber
Treiber i-Menu Willkommen bei der „i-Menu“-Software von AOC. i-Menu erleichtert Ihnen die Einstellung Ihres Monitors, indem Sie Einstellungen bequem am Bildschirm erledigen können, statt die OSD-Tasten des Monitors dazu benutzen zu müssen. Zum Einrichten der Software klicken Sie bitte hier. Führen Sie die Installation bitte anhand der... -
Seite 26: E-Saver
Viel Freude mit der Verwendung der Monitorenergieverwaltungssoftware AOC e-Saver! AOC e-Saver bietet intelligente Ausschaltfunktionen für Monitore an, damit Sie Ihren Monitor zeitgerecht ausschalten können, egal in welchem Zustand sich der PC befindet (eingeschaltet, ausgeschaltet, im Energiesparmodus oder Bildschirmschoner aktiviert). Sie können den Ausschaltzeitpunkt festlegen (siehe Beispiel unten). Klicken Sie bitte auf "driver/e-Saver/setup.exe", um die Installation der Software e-Saver zu starten. -
Seite 27: Screen
Screen+ Willkommen bei der “Screen+”-Software von AOC. Bei Screen+ handelt es sich um Software für das Teilen des Desktop-Bildschirms in einzelne Bereiche für unterschiedliche Fenster. Sie brauchen lediglich ein Fenster in einen solchen Bereich zu ziehen, damit Sie darauf zugreifen können. Die Software unterstützt die Anzeige des Inhalts mehrerer physikalischer Bildschirme auf einem Monitor, eine beträchtliche Arbeitserleichterung. -
Seite 28: Fehlersuche
überschreitet. Verwenden Sie die maximale Auflösung und Frequenz, die der Monitor unterstützt. Stellen Sie sicher, das die AOC Monitor-Treiber installiert wurden (AOC Monitortreiber finden Sie unter: hie). Ändern Sie den Kontrast und die Helligkeit. Drücken Sie darauf, um die automatische Konfiguration zu aktivieren. - Seite 29 Bitte beachten Sie die Richtlinien- und Serviceinformationen in der CD-Anleitung oder unter www.aoc.com (zur Suche nach dem von Ihnen erworbenen Modell in Richtlinien und Service Ihrem Land und zur Suche nach Richtlinien- und Serviceinformationen auf der Support-Seite. )
-
Seite 30: Spezifikationen
Spezifikationen Allgemeine technische Daten E2470SWD Modellnummer E2470SWD System TFT Farb-LCD Sichtbare Anzeigefläche 59.8 cm diagonal Pixelabstand 0. 2715 mm(H) x 0. 2715 mm(V) LCD-Bildschirm Video R, G, B analoge Schnittstelle, DVI Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 165 MHz Horizontale Abtastfrequenz 30 kHz - 83 kHz Horizontaler Abtastbereich (Maximum) -
Seite 31: Allgemeine Technische Daten E2470Swh
Allgemeine technische Daten E2470SWH Modellnummer E2470SWH System TFT Farb-LCD Sichtbare Anzeigefläche 59.8 cm diagonal Pixelabstand 0. 2715 mm(H) x 0. 2715 mm(V) LCD-Bildschirm Video R, G, B analoge Schnittstelle, DVI, HDMI Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 165 MHz Horizontale Abtastfrequenz 30 kHz - 83 kHz Horizontaler Abtastbereich (Maximum) -
Seite 32: Allgemeine Technische Daten E2470Swhe
Allgemeine technische Daten E2470SWHE Modellnummer E2470SWHE System TFT Farb-LCD Sichtbare Anzeigefläche 59.8 cm diagonal Pixelabstand 0. 2715 mm(H) x 0. 2715 mm(V) LCD-Bildschirm Video R, G, B analoge Schnittstelle, HDMI Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 165 MHz Horizontale Abtastfrequenz 30 kHz - 83 kHz Horizontaler Abtastbereich (Maximum) -
Seite 33: Allgemeine Technische Daten E2470Swda
Allgemeine technische Daten E2470SWDA Modellnummer E2470SWDA System TFT Farb-LCD Sichtbare Anzeigefläche 59.8 cm diagonal Pixelabstand 0. 2715 mm(H) x 0. 2715 mm(V) LCD-Bildschirm Video R, G, B analoge Schnittstelle, DVI Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 165 MHz Horizontale Abtastfrequenz 30 kHz - 83 kHz Horizontaler Abtastbereich (Maximum) -
Seite 34: Allgemeine Technische Daten M2470Swd / M2470Swd2/M2470Swd23 / M2470Swda2
Allgemeine technische Daten M2470SWD / M2470SWD2/M2470SWD23 / M2470SWDA2 M2470SWD / M2470SWD2/M2470SWD23 / Modellnummer M2470SWDA2 System TFT Farb-LCD Sichtbare Anzeigefläche 59.8 cm diagonal LCD-Bildschirm Pixelabstand 0. 2715 mm(H) x 0. 2715 mm(V) Video R, G, B analoge Schnittstelle, DVI Separate Sync. - Seite 35 M2470SWD2： M2470SWDA2: M2470SWD23:...
-
Seite 36: Allgemeine Technische Daten M2470Swh
Allgemeine technische Daten M2470SWH Modellnummer M2470SWH System TFT Farb-LCD Sichtbare Anzeigefläche 59.8 cm diagonal Pixelabstand 0. 2715 mm(H) x 0. 2715 mm(V) LCD-Bildschirm Video R, G, B analoge Schnittstelle, HDMI Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 165 MHz Horizontale Abtastfrequenz 30 kHz - 83 kHz Horizontaler Abtastbereich (Maximum) -
Seite 37: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Vertikale FUSS AUFLÖSUNG Frequenz (kHz) Frequenz (Hz) 640×480 @60Hz 31.469 59.94 640×480 @72Hz 37.861 72.809 640×480 @75Hz 37.5 MAC MODE VGA 640 × 480@67Hz 66.667 IBM-MODE DOS 720×400@70Hz 31.469 70.087 800×600 @56Hz 35.156 56.25 800×600 @60Hz 37.879 60.317 SVGA 800×600 @72Hz... -
Seite 38: Polzuweisungen
Polzuweisungen Polnummer 15-poliger Anschluss des Signalkabels Video-Rot Video-Grün Video-Blau N.C. Kabelerkennung Erdung-R Erdung-G Erdung-B Erdung N.C. DDC-Daten H-Sync. V-Sync. DDC-Takt Pin Nr. Bezeichnung Pin Nr. Bezeichnung Pin Nr. Bezeichnung TMDS-Daten 2- TMDS-Daten 1- TMDS-Daten 0- TMDS-Daten 2+ TMDS-Daten 1+ TMDS-Daten 0- TMDS-Daten TMDS-Daten 1/3 TMDS-Daten 0/5... - Seite 39 Pin Nr. Bezeichnung Pin Nr. Bezeichnung Pin Nr. Bezeichnung TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC-Erdung TMDS-Daten 2 Abschirmung TMDS-Takt + TMDS-Daten 2- TMDS-Takt Abschirmung Hot-Plug-Erkennung TMDS-Daten 1+ TMDS-Takt - TMDS-Daten 1 Abschirmung TMDS -Daten 1- Reserviert (NC am Gerät) TMDS-Daten 0+ TMDS-Daten 0 Abschirmung...
-
Seite 40: Plug And Play
Plug and Play Plug & Play DDC2B Feature Dieser Monitor verfügt über VESA DDC2B-Fähigkeiten entsprechend dem VESA DDC STANDARD. Dadurch kann dieser Monitor das Host-System über seine Identität und, je nach der Stufe des verwendeten DDC, zusätzliche Informationen über seine Anzeigefähigkeiten informieren. DDC2B ist ein zweidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert.
