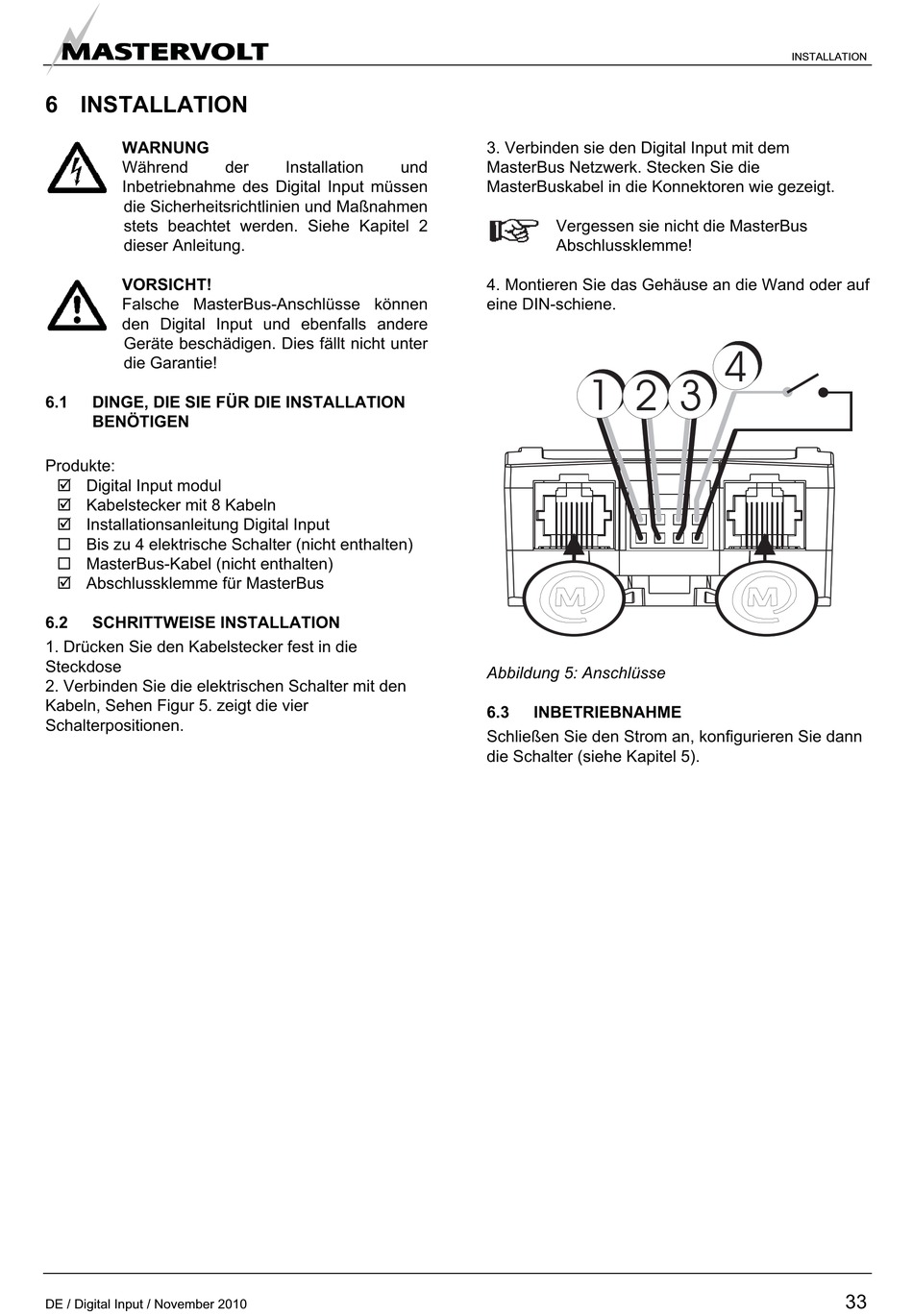

6 INSTALLATION

WARNUNG
Während
Inbetriebnahme des Digital Input müssen
die Sicherheitsrichtlinien und Maßnahmen
stets beachtet werden. Siehe Kapitel 2
dieser Anleitung.
VORSICHT!
Falsche MasterBus-Anschlüsse können
den Digital Input und ebenfalls andere
Geräte beschädigen. Dies fällt nicht unter
die Garantie!
6.1 DINGE, DIE SIE FÜR DIE INSTALLATION
BENÖTIGEN
Produkte:
; Digital Input modul
; Kabelstecker mit 8 Kabeln
; Installationsanleitung Digital Input
… Bis zu 4 elektrische Schalter (nicht enthalten)
… MasterBus-Kabel (nicht enthalten)
; Abschlussklemme für MasterBus
6.2

SCHRITTWEISE INSTALLATION

1. Drücken Sie den Kabelstecker fest in die
Steckdose
2. Verbinden Sie die elektrischen Schalter mit den
Kabeln, Sehen Figur 5. zeigt die vier
Schalterpositionen.
DE / Digital Input / November 2010
der Installation
3. Verbinden sie den Digital Input mit dem
und MasterBus Netzwerk. Stecken Sie die
MasterBuskabel in die Konnektoren wie gezeigt.
Vergessen sie nicht die MasterBus
Abschlussklemme!
4. Montieren Sie das Gehäuse an die Wand oder auf
eine DIN-schiene.
Abbildung 5: Anschlüsse
6.3

INBETRIEBNAHME

Schließen Sie den Strom an, konfigurieren Sie dann
die Schalter (siehe Kapitel 5).
4
1 2 3
INSTALLATION
33
