3 BETRIEB

3.1 FUNKTIONSÜBERSICHT
Der Schalteingang ist ein MasterBus-basiertes
Eingangsmodul. Elektroschalter erzeugen ein
MasterBus-Signal, um die angeschlossenen
MasterBus-Geräte zu steuern.
Eingang: auf Knopfdruck
Ausgang: MasterBus-Signal zur Steuerung
angeschlossener MasterBus-Geräte.
MasterBus-Menüs:
•
Überwachungsmenü;
•
Konfigurationsmenü zur Eingabe von
Namen;
•
Ereignis-Menü zur Konfiguration von
Steuerungseinstellungen.
1

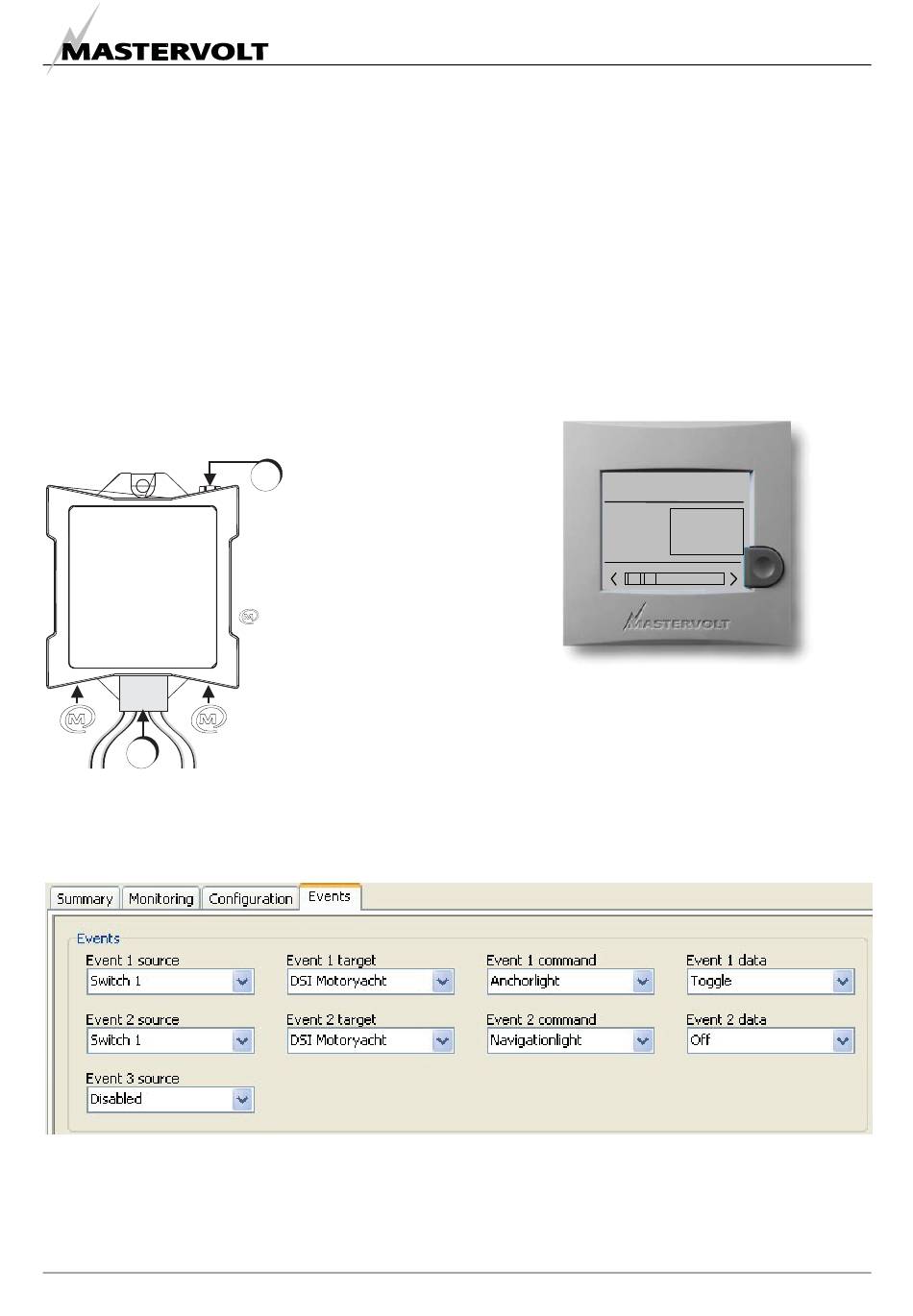

Abbildung 1: Digital Input funktionelle Übersicht
Abbildung 3: MasterAdjust Software
DE / Digital Input / November 2010
2
1. Kabelanschluss mit
Kabel für 4 Schalter
2. KommunicationsLED
MasterBus Anschlüsse
Anzeigegerät:
Für die Installation und Einstellung des Digital Input
ist ein Überwachungsgerät erforderlich,
beispielsweise:
•
MasterView Easy;
•
MasterAdjust PC Software (über USB-
Schnittstelle)
3.2

MASTERBUS-DISPLAYS

Mastervolt bietet verschiedene Möglichkeiten zur
Anzeige Ihrer MasterBus-Daten an. Abgebildet ist
das MasterView Easy Panel.
DSI Switch In 4
Status
Ein
Abbildung 2: MasterView Easy Panel
Eine weitere Möglichkeit zur Anzeige und
Einstellung der Werte ist die MasterAdjust-Software,
dargestellt für die Switch Inputs-Anwendung. Siehe
Abbildung 3.
BETRIEB
X
Schalter1
