MASTERBUS FUNCTIONEN
5.2

MASTERBUS-AUFGABENDATEN

Input
Output
On
Off
Copy
Copy
Invert
Toggle

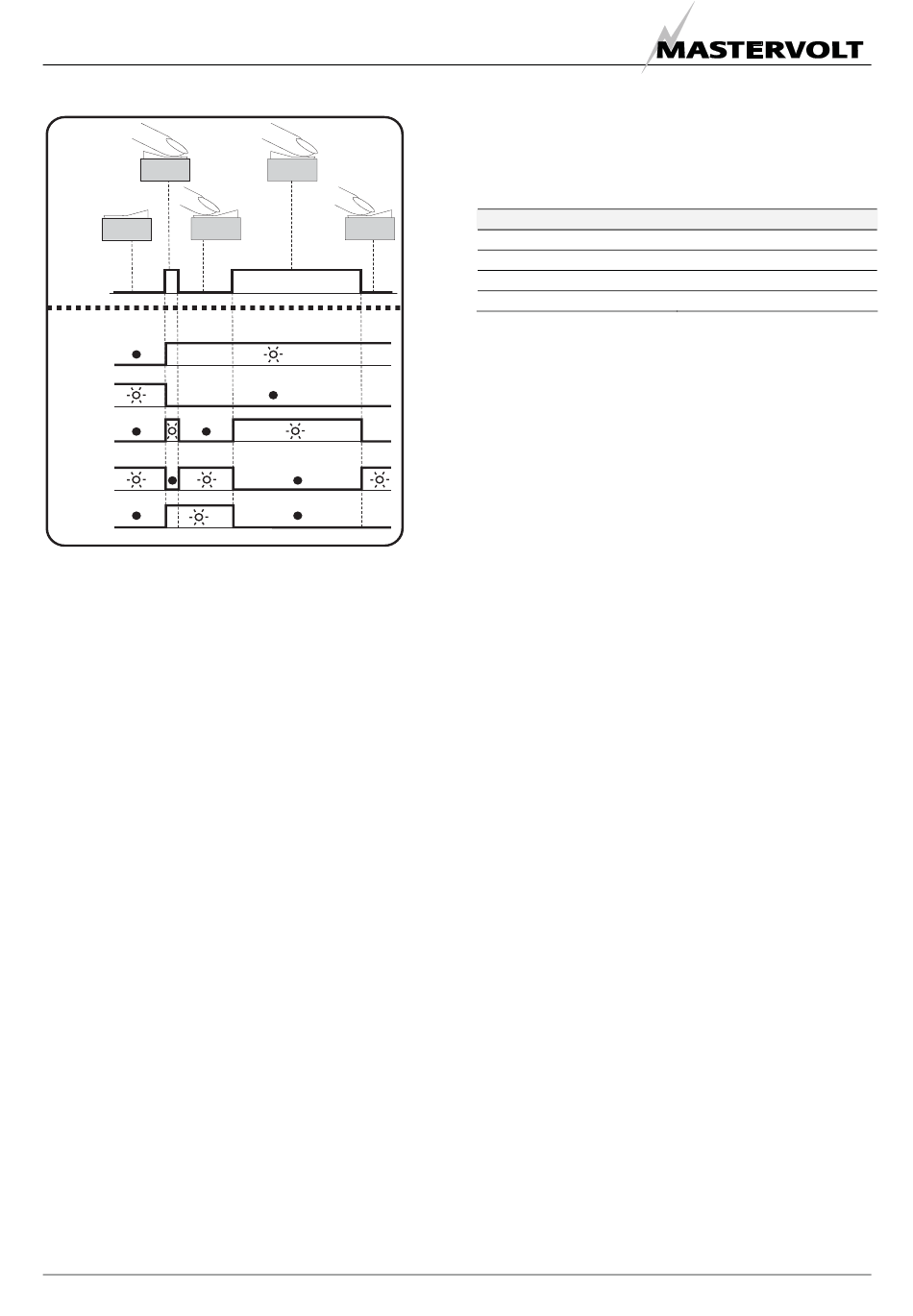

Abbildung 4: Aufgabendaten
Siehe Abbildung 4.
• Input kann durch Betätigen eines An/Aus-
Schalters erreicht werden.
• On ändert den Status in AN beim ersten
Eingangssignal.
• Off ändert den Status in AUS beim ersten
Eingangssignal.
• Copy bewirkt, dass der Status auf die Eingabe
folgt.
• Copy Invert bewirkt, dass der Status auf das
Gegenteil der Eingabe folgt.
• Toggle ändert den Status beim ersten Signal
und wieder zurück beim zweiten Signal. Wird in
Kombination mit
verwendet. Toggle wird ebenfalls für das
Dimmen verwendet, indem der Impulsschalter
längere Zeit gedrückt wird.
32
einem Impulsschalter
Ereignis Beispiel 1: Lichtschalter
Der Digital Input
angeschlossener MasterBus-Geräte, beispielsweise
einer Leselampe, verwendet werden. Hier erfolgt die
Konfiguration am Digital Input.
Ereigniskonfiguration Beispiel 1
Ereignisquelle
Ereignisziel
Ereignisbefehl
Ereignisdaten
Für jeden Digital Input können mehrere Ereignisse
konfiguriert werden.
kann für das Schalten
Schalter 1
Leselampe
Status
Copy / Kopieren
November 2010 / Digital Input / DE
