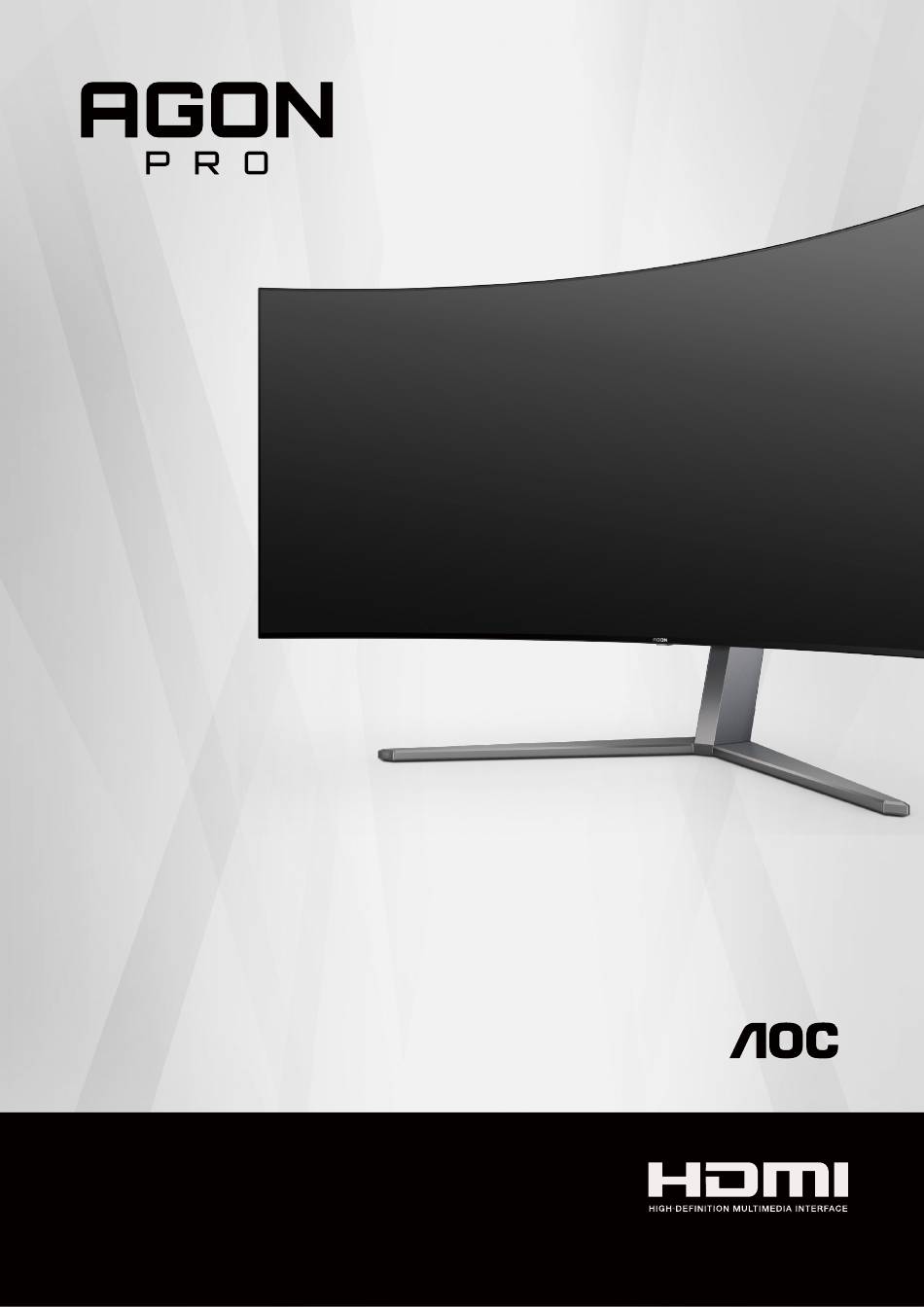

OLED-Monitor –
Bedienungsanleitung
AG456UCZD
www.aoc.com
2023 AOC.All Rights Reserved
©
Auf Grundlage der Eigenschaften des OLED-Produktes
wird
eine
Bildschirmwartung
Anforderungen der Nutzeranweisungen empfohlen,
damit kein Memory-Effekt auftritt.
1
entsprechend
den
®

Werbung

Inhaltsverzeichnis
loading

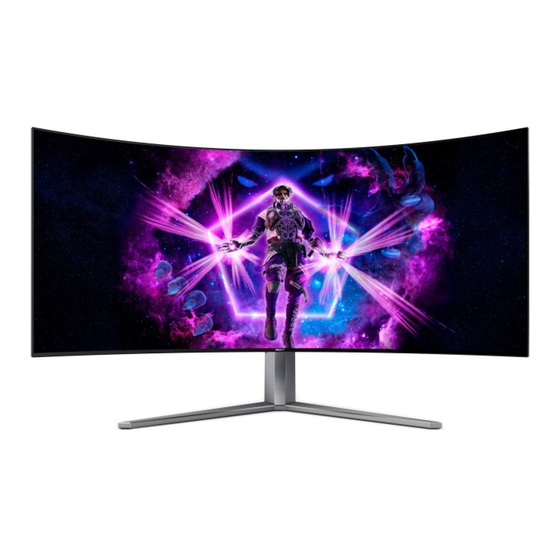

Inhaltszusammenfassung für AOC AGON PRO

  • Seite 1 OLED-Monitor – Auf Grundlage der Eigenschaften des OLED-Produktes wird eine Bildschirmwartung entsprechend Bedienungsanleitung Anforderungen der Nutzeranweisungen empfohlen, damit kein Memory-Effekt auftritt. AG456UCZD www.aoc.com ® 2023 AOC.All Rights Reserved ©...
  • Seite 2: Inhaltsverzeichnis

    Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 Monitor anschließen ..............................9 Wall Mounting................................10 AMD Freesync Premium-Function ..........................11 G-SYNC-kompatible Funktion ..........................
  • Seite 3: Sicherheit

    Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern.
  • Seite 4: Stromversorgung

    Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet.
  • Seite 5: Installation

    Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden.
  • Seite 6: Reinigung

    Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem weichen, mit Wasser angefeuchteten Tuch. Verwenden Sie bei der Reinigung ein weiches Baumwoll- oder Mikrofasertuch. Das Tuch sollte angefeuchtet und fast trocken sein. Achten Sie darauf, dass keine Flüssigkeiten in das Gehäuse gelangen. Bitte ziehen Sie das Netzkabel, bevor Sie das Produkt reinigen.
  • Seite 7: Sonstiges

    Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den OLED-Monitor keinen starken Vibrationen oder Erschütterungen aus;...
  • Seite 8: Einrichtung

    Screwdriver Remote control Batteries Bracket iron screws Screws Power Cable USB A-B Cable USB C Cable DP Cable HDMI Cable Nicht alle Signalkabel werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle.
  • Seite 9: Ständer Und Basis Montieren

    Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Einrichtung: Entfernen: Spezifikationen für Basisschraube: M8 x 35mm (effektives Gewinde 10 mm)
  • Seite 10: Betrachtungswinkel Anpassen

    Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: 15°...
  • Seite 11: Monitor Anschließen

    Monitor anschließen Kabelverbindungen an der Rückseite des Monitors: 1. Ein-/Ausschalter 2. Stromversorgung 3. HDMI1 4. HDMI2 5. DP 6. USB C 7. Kopfhörer 8. USB3.2 Gen1 upstream 9. USB 3.2 Gen1-Downstream + Schnellladenx1 USB3.2 Gen1 downstream x1 10. USB3.2 Gen1 downstream x2 PC-Verbindung 1.
  • Seite 12: Wall Mounting

    H=2.0±0.1 Dk=8.0±0.2 - 0.5 Hinweis: VESA Befestigungsschraublöcher sind nicht für alle Modelle verfügbar, bitte wenden Sie sich an den Händler oder die offizielle Abteilung von AOC. Wenden Sie sich für die Wandmontage immer an den Hersteller. 0° 90° -5° * Displaydesign kann von Abbildung abweichen.
  • Seite 13: Amd Freesync Premium-Function

    AMD Freesync Premium-Function 1. Die AMD Freesync Premium-Funktion funktioniert mit DP/HDMI/USB C 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www. AMD.com • Grafikkarten • Radeon RX Vega series • Radeon RX 500 series •...
  • Seite 14: G-Sync-Kompatible Funktion

    G-SYNC-kompatible Funktion 1. Die G-SYNC-kompatible Funktion funktioniert mit DP 2. Um das perfekte Gaming-Erlebnis mit G-SYNC zu genießen, müssen Sie eine separate NVIDIA-GPU-Karte kaufen, die G-SYNC unterstützt. G-SYNC-Systemanforderungen Desktop-Computer mit G-SYNC-Monitor verbunden: Unterstützte Grafikkarten: G-SYNC-Funktionen erfordern NVIDIA GeForce® GTX 650 Ti BOOST oder bessere Grafikkarten.
  • Seite 15: Hdr

    Ist mit Eingangssignale im HDR10-Format kompatibel. Das Display könnte die HDR-Funktion automatisch aktivieren, falls Player und Inhalt kompatibel sind. Informationen zur Kompatibilität Ihres Gerätes und Ihrer Inhalte erhalten Sie vom Gerätehersteller und Inhaltsanbieter. Bitte wählen Sie bei der HDR-Funktion “Aus”, wenn Sie keine automatische Aktivierung der Funktion wünschen. Hinweis: 1.
  • Seite 16: Bildschirmwartung

    Bildschirmwartung Reduzieren Sie die Gefahr eines Memory-Effekts am Bildschirm, indem Sie regelmäßig die folgende Wartung durch- führen. Bei Nichtbefolgung dieser Anweisungen könnte Ihre Garantie erlöschen. • Zeigen Sie ein Standbild nicht längere Zeit an. Ein Standbild meint ein Bild, das sich im Laufe der Zeit nicht ändert, wie z. B. ein Foto. Ein Standbild kann den OLED-Bildschirm dauerhaft beschädigen, indem das Bild weiterhin erscheint, obwohl es nicht länger aktiv angezeigt wird.
  • Seite 17 Wartungszyklus (nur EU) Sie können diese Funktion auf eine der folgenden Weisen ausführen: 1). Über das OSD-Menü. Schalten Sie die Funktion zur Beseitigung des Memory-Effekts manuell aus und wählen Sie „Ja“ aus dem Menü. During the maintenance cycle the screen will automatically turn off, and the power indicator will flash.
  • Seite 18 Wartungszyklus (Nicht-EU) Sie können diese Funktion auf eine der folgenden Weisen ausführen: 1). Über das OSD-Menü. Schalten Sie die Funktion zur Beseitigung des Memory-Effekts manuell aus und wählen Sie „Ja“ aus dem Menü. During the maintenance cycle the screen will automatically turn off, and the power indicator will flash.
  • Seite 19: Anpassung

    Anpassung Schnelltasten Quelle / Aufwärts Zielpunkt / Abwärts Spielmodus / Links Licht-FX / Rechts Ein/Aus / Menü/Enter Ein/Aus / Menü/Enter Drücken Sie zum Einschalten des Monitors die Ein-/Austaste. Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen. Zum Abschalten des Monitors etwa 2 Sekunden drücken.
  • Seite 20: Beschreibung Der Fernbedienungstasten

    Beschreibung der Fernbedienungstasten Zum Ein- und Ausschalten drücken。 Signaleingangsquelle ändern。 Stumm。 Auf das OSD-Menü zugreifen。 OSD-Menü anpassen / Werte erhöhen。 Zur vorherigen OSD-Menüebene zurückkehren。 OSD-Anpassung bestätigen。 Auf das OSD-Menü zugreifen. OSD-Anpassung bestätigen。 OSD-Menü anpassen / Werte verringern。 Gaming-Modus öffnen。 Zur vorherigen OSD-Menüebene zurückkehren。...
  • Seite 21: Osd-Tastenanleitung (Menü)

    OSD-Tastenanleitung (Menü) Enter Move Exit Enter: Rufen Sie mit der Enter-Taste die nächste OSD-Ebene auf. Navigieren: Navigieren Sie mit der Links-/Aufwärts-/Abwärtstaste durch die OSD-Auswahl. Beenden: Blenden Sie mit der Rechtstaste das OSD aus. Abwärts Enter Move Exit Enter: Rufen Sie mit der Enter-Taste die nächste OSD-Ebene auf. Navigieren: Navigieren Sie mit der Rechts-/Aufwärts-/Abwärtstaste durch die OSD-Auswahl.
  • Seite 22: Bildschirmmenüeinstellungen

    Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. PIP Se�ng Color Setup PIP Se�ng Audio Light FX Extra Audio Light FX OSD Setup Enter Move Exit Enter Move Exit 1). Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2). Befolgen Sie zum Navigieren oder Auswählen (Anpassen) von OSD-Eisntellungen die Tastenanleitung. 3).
  • Seite 23: Game Setting (Spieleinstellung)

    Game Setting (Spieleinstellung) Game Setting Game Mode Shadow Control Shadow Boost Game Color Sniper Scope AMD FreeSync Low Input Lag Frame Counter Exit Enter Select Off (Aus) Keine Optimierung durch Spielmodus. Zum Spielen von Egoshootern (FPS). Verstärkt Details in dunklen Szenen. Beim Spielen von Echtzeitstrategiespielen (RTS).
  • Seite 24 Durch Abschaltung des Einzelbildpuffers kann die Eingangsverzögerung reduziert werden. Hinweis: Geringe Eingangsverzögerung ist per Vorgabe deaktiviert und kann nicht angepasst Low input Lag (Geringe On (Ein) / Off (Aus) werden, wenn die Feldfrequenz geringer als 120 Hz Eingangsverzögerung) ist. Und sie ist per Vorgabe aktiviert und kann nicht angepasst werden, wenn die Feldfrequenz 120 Hz entspricht und im AMD FreeSync Premium/G-SYNC- Zustand ist.
  • Seite 25: Luminance (Leuchtkraft)

    Luminance (Leuchtkraft) Luminance Contrast Brightness UniformBrightness ECO Mode Standard Gamma Gamma1 Exit Enter Select Contrast (Kontrast) 0-100 Kontrast vom Digital-Register Brightness 0-100 Helligkeitsregelung (Helligkeit) UniformBrightness Schalten Sie Gleichmäßige Helligkeit ein, die die On (Ein)/Off (Gleichmäßige Spitzenhelligkeit im SDR-Modus abgleicht, selbst wenn (Aus) Helligkeit) sich die Größe des weißen Bildschirms ändert.
  • Seite 26: Pip Setting (Bib-Einstellung)

    PIP Setting (BiB-Einstellung) Off (Aus) / PIP (BiB) / PBP PIP (BiB) BiB oder BuB de-/aktivieren (BuB) Main Source Hauptbildschirmquelle wählen (Hauptqu.) Sub Source (Sub- Subbildschirmquelle wählen qu.) Small (Kl.) / Middle (Mit.) / Size (Grö.) Bildschirmgröße wählen Large (Gr.) Right-up (Obn rchts) Right-down (Untn rchts) Position...
  • Seite 27: Color Setup (Farbeinstellung)

    Color Setup (Farbeinstellung) Color Setup LowBlue Mode Color Temp. Warm Color Gamut Panel Native DCB Mode DCB Demo Green Blue Exit Enter Select LowBlue Aus / Multimedia Verringern Sie blaue Lichtwellen durch Steuerung der Mode(Schwaches- / Internet / Büro / Farbtemperatur.
  • Seite 28: Audio

    Audio Audio Volume Exit Enter Select Lautstärke 0 bis 100 Lautstärkeeinstellungen anpassen...
  • Seite 29: Light Fx

    Light FX Light FX Light FX Medium Light FX Mode Static Pattern Rainbow Foreground R Foreground G Foreground B Background R Background G Background B Exit Enter Select Aus / Geringe / Mittel / Licht-FX Intensität von Light FX wählen. Stark Audio1 / Audio2 / Static / Dark Point Sweep /...
  • Seite 30: Extra

    Extra Extra Extra Extra Input Select Auto Auto Warning DDC/CI USB Selection Auto Pixel Refresh Reset Off Timer Pixel Orbiting Image Ratio Wide Time after Pixel Refresh Time after Pixel Refresh Resolution: 3840(H)x2160(V) SDR Pixel Refresh Counts Pixel Refresh Counts H.Frequency: 67 KHz V.Frequency: 30 Hz Exit...
  • Seite 31 Diese Funktion hilft bei der Verhinderung des Memory- Effekts. Wählen Sie nach dem Startvorgang „Ja“ aus der Pixel Refresh Menüaufforderung. Das Anzeigegerät schaltet den (Pixel- On (Ein) / Off (Aus) Bildschirm ab und führt den Wartungszyklus durch. Aktualisierung Die Betriebsanzeige blinkt während des Zyklus etwa 10 Minuten lang weiß...
  • Seite 32: Osd Setup (Osd-Einstellung)

    OSD Setup (OSD-Einstellung) OSD Setup Language English Timeout DP Capability 1.2/1.4 H.Position V.Position Transparence Break Reminder Exit Enter Select Language (Sprache) Sprache des Bildschirmmenüs wählen Timeout 5-120 Zeitüberschreitung des Bildschirmmenüs anpassen (OSD-Auszeit) DP Capability Bitte beachten Sie, dass nur DP1.2/DP1.4 die AMD 1.1/1.2/1.4 FreeSync Premium/G-SYNC-Funktion unterstützt (DP-Fhgk.)
  • Seite 33: Led-Anzeige

    LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Orange Weiße Anzeige blinkt (abwechselnd Pixel Refresh läuft eine Sekunde ein und eine Sekunde aus) Weiße Anzeige blinkt (abwechselnd Panel Refreshläuft 3 Sekunden ein und 3 Sekunden aus) Orange Anzeige blinkt Fehlfunktion des OLED-Bildschirms (abwechselnd eine Sekunde ein und eine Sekunde aus) Abschaltmodus...
  • Seite 34: Problemlösung

    Website. Bitte beachten Sie die Richtlinien- und Serviceinformationen in der CD-An- leitung oder unter www.aoc.com (zur Suche nach dem von Ihnen erworbe- Richtlinien und Service nen Modell in Ihrem Land und zur Suche nach Richtlinien- und Serviceinfor-...
  • Seite 35: Technische Daten

    Technische Daten Allgemeine Angaben Modellname AG456UCZD Antriebssystem OLED Bildschirm Sichtbare Bildgröße 113 cm (Diagonale) Pixelabstand 0,303mm (H) × 0,303mm (V) Anzeigefarben 1,07B Farben 30k-185kHz(HDMI) Horizontale Abtastfrequenz 30k~385kHz(DP/USB C) Horizontale Abtastbreite 1042.66mm (Maximum) 48~120Hz (HDMI) Vertikale Abtastfrequenz 48~240Hz(DP/USB C) Vertikale Abtastbreite (Maximum) 436.46mm Optimale Auflösung 3440 x 1440@60Hz 3440 x 1440@100Hz(HDMI)
  • Seite 36 Hinweis: 1). Die maximale Anzahl der von diesem Produkt unterstützten Anzeigefarben beträgt 1,07 Mrd. und die Einstellungsbedingungen sind wie folgt (möglicherweise gibt es aufgrund der Ausgangsbeschränkung einiger Grafikkarten Abweichungen): USB C USB C USB C USB C @USB @USB @USB @USB HDMI2.0 DisplayPort1.4...
  • Seite 37: Voreingestellte Anzeigemodi

    Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung (±1Hz) Vertikale Frequenz (Hz) (kHz) 640×480@60Hz 31.469 59.940 640x480@72Hz 37.861 72.809 640x480@75Hz 37.500 75.000 640x480@100Hz 51.080 99.769 640x480@120Hz 60.938 119.720 800x600@56Hz 35.156 56.250 800×600@60Hz 37.879 60.317 800x600@72Hz 48.077 72.188 SVGA 800x600@75Hz 46.875 75.000 800x600@100Hz 62.760 99.778 800x600@120Hz...
  • Seite 38 Hinweis: Entsprechend dem VESA-Standard gibt es möglicherweise einen bestimmten Fehler (+/- 1 Hz) bei der Berechnung der Bildwiederholfrequenz (Feldfrequenz) verschiedener Betriebssysteme und Grafikkarten. Zur Verbesserung der Kompatibilität muss die nominale Wiederholfrequenz dieses Produktes abgerundet werden. Orientieren Sie sich am tatsächlichen Produkt.
  • Seite 39: Pinbelegung

    Pinbelegung 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel...
  • Seite 40: Plug-And-Play

    Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
