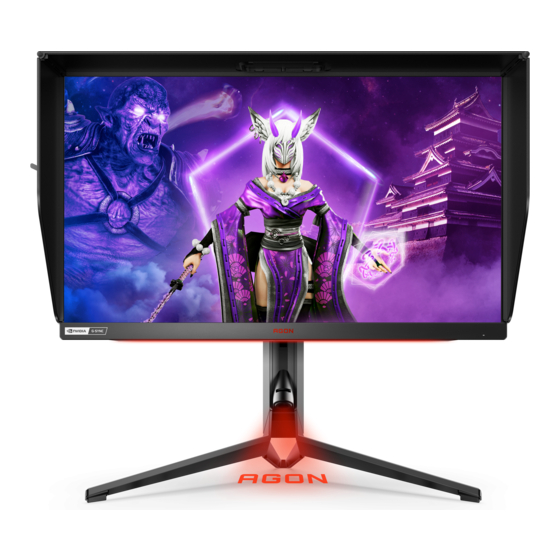

- Seite 1 LCD-Monitor – Bedienungsanleitung AG254FG www.aoc.com 2021 AOC.All Rights Reserved ©...
- Seite 2 Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 Monitor anschließen ..............................9 Wall Mounting................................10 Adaptive-Sync-Function (Bei ausgewählten Modellen verfügbar) ................11 G-SYNC-Funktion ..............................11 HDR ..................................
-
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet. - Seite 5 Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden.
-
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Bei hartnäckigen Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden; aggressive Reinigungsmittel jedoch können das Gehäuse beschädigen. Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Gerät gelangt. Verwenden Sie ein möglichst weiches Tuch, damit es nicht zu Kratzern auf dem Bildschirm kommt. - Seite 7 Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;...
-
Seite 8: Einrichtung
Wire clip Shading Hood Packet USB Cable Adaptor Power Cable Quick Switch DP Cable HDMI Cable Micphone Keypad Cable Nicht alle Signalkabel werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Ständer Und Basis Montieren
Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Einrichtung: Entfernen:... -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: 130mm 90°... -
Seite 11: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: 11 2 1. Mikrofoneingang 2. Kopfhörer (mit Mikrofon kombiniert) 3. USB 3.2 Gen1-Downstream + Schnellladen 4. USB 3.2 Gen1-Downstream (Reflex Latency Analyzer)(Grüne port) 5. USB 3.2 Gen1-Upstream 6. AC in 7. -
Seite 12: Wall Mounting
4. Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhängearms an der Wand sind in seiner mitgelieferten Montageanleitung angegeben. Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. 0° 90°... -
Seite 13: Adaptive-Sync-Function (Bei Ausgewählten Modellen Verfügbar)
Adaptive-Sync-Function (Bei ausgewählten Modellen verfügbar) 1. Die Adaptive-Sync-Funktion funktioniert mit DP/HDMI 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www. AMD.com • Radeon™ RX Vega Serie • Radeon™ RX 500 Serie • Radeon™ RX 400 Serie •... - Seite 14 Ist mit Eingangssignale im HDR400-Format kompatibel. Das Display könnte die HDR-Funktion automatisch aktivieren, falls Player und Inhalt kompatibel sind. Informationen zur Kompatibilität Ihres Gerätes und Ihrer Inhalte erhalten Sie vom Gerätehersteller und Inhaltsanbieter. Bitte wählen Sie bei der HDR-Funktion „Aus“, wenn Sie keine automatische Aktivierung der Funktion wünschen. Hinweis: 1.
-
Seite 15: Anpassung
Anpassung Schnelltasten Quelle / Aufwärts Zielpunkt / Abwärts Spielmodus / Links Licht-FX / Rechts Ein/Aus / Menü/Enter Ein/Aus / Menü/Enter Drücken Sie zum Einschalten des Monitors die Ein-/Austaste. Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen. Zum Abschalten des Monitors etwa 2 Sekunden drücken. - Seite 16 Schnellwechsel Wenn kein Bildschirmmenü angezeigt wird, drücken Sie die Taste zum Aktivieren der Spielmodusfunktion, wählen Sie dann basierend auf verschiedenen Spieltypen mit oder den Spielmodus (Egoshooter, RTS, Rennen, G-SYNC Esports,Gamer 1, Gamer 2 oder Gamer 3). Wenn kein Bildschirmmenü angezeigt wird, drücken Sie zum Einblenden der Schattensteuerung-Einstellleiste die Taste , drücken Sie dann zum Anpassen des Kontrasts für ein klares Bild oder Menu/OK...
- Seite 17 OSD-Tastenanleitung (Menü) Enter Move Exit Enter: Rufen Sie mit der Enter-Taste die nächste OSD-Ebene auf. Navigieren: Navigieren Sie mit der Links-/Aufwärts-/Abwärtstaste durch die OSD-Auswahl. Beenden: Blenden Sie mit der Rechtstaste das OSD aus. Abwärts Enter Move Exit Enter: Rufen Sie mit der Enter-Taste die nächste OSD-Ebene auf. Navigieren: Navigieren Sie mit der Rechts-/Aufwärts-/Abwärtstaste durch die OSD-Auswahl.
- Seite 18 Enter Select Enter: Drücken Sie zum Zurückkehren zur vorherigen OSD-Ebene die Enter-Taste. Wählen: Drücken Sie zum Anpassen der Einstellung die Links-/Rechtstaste.
- Seite 19 Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. Color Setup G-SYNC Processor ® G-SYNC Processor ® Audio Light FX Audio Light FX Extras OSD Setup Enter Move Exit Enter Move Exit 1). Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2). Befolgen Sie zum Navigieren oder Auswählen (Anpassen) von OSD-Eisntellungen die Tastenanleitung. 3).
-
Seite 20: Game Setting (Spieleinstellung)
Game Setting (Spieleinstellung) Game Setting Game Mode Shadow Control DialPoint QuickSwitch LED Overdrive Frame Counter Exit Enter Select Zum Spielen von Egoshootern (FPS). Verstärkt Details in dunklen Szenen. Beim Spielen von Echtzeitstrategiespielen (RTS). Verbessert die Bildqualität. Beim Spielen von Rennspielen. Bietet schnellste Racing (Rennen) Reaktionszeit und hohe Farbsättigung. - Seite 21 Weak (Schwach) Medium (Mittel) Overdrive Reaktionszeit anpassen Strong (Stark) Off (Aus) Aus / Oben rechts Zeigt die V-Frequenz in der angezeigten Ecke. / Unten rechts / Einzelbildzähler (Einzelbildzähler-Funktion funktioniert nur mit NVidia- Unten links / Oben Grafikkarte. ) links...
-
Seite 22: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Luminance Contrast Peak white (nits) Variable Backlight Mode Gaming Relative Gamma Default SDR Colors sRGB SDR Variable Backlight HDR Variable Backlight Auto Brightness Exit Enter Select Contrast (Kontrast) 0-100 Kontrast vom Digital-Register Peak white (nits) 40-450 Peak white setting.(Only for SDR) Ref. - Seite 23 ® G-SYNC -Prozessor G-SYNC Processor ® Deep sleep USB Charge NVIDIA Reflex Latency Analyzer ULMB ULMB Pulse Width Exit Enter Select Setzen Sie „Tiefschlafmodus erlauben“ auf EIN oder AUS. Der Tiefschlagmodus schaltet den FPGA ach einem bestimmten Zeitraum Tiefschlaf Ein/Aus komplett aus, wenn der Nutzer die Ein-/ Austaste des Monitors drückt oder der PC den Monitor in den Ruhezustand versetzt.
-
Seite 24: Color Setup (Farbeinstellung)
Color Setup (Farbeinstellung) Color Setup LowBlue Mode DP YCbCr sRGB HDMI YCbCr sRGB 6-axis color Color Temp. Warm Green Blue Exit Enter Select Aus / LowBlue Verringern Sie blaue Lichtwellen durch Multimedia / Mode(Schwaches- Internet / Büro Steuerung der Farbtemperatur. Blaulicht-Modus) / Lesen On (Ein) / off... - Seite 25 DP YCbCr sRGB Gammakurvenauswahl für YCbCr-Formate am DP-Eingang im SDR-Modus; Abrufen/Einstellen-Methoden (Rückkehr zu Aus oder Ein): Bei Aktivierung (Standard) nutzt der DP-Eingang sRGB-Gamma zur Anzeige von YCbCr-Eingängen. Bei Deaktivierung nutzt der DP-Eingang BT1886-Gamma zur Anzeige von YCbCR-Eingängen. Standard ist: EIN HDMI YCbCr sRGB Gammakurvenauswahl für YCbCr-Formate am HDMI-Eingang im SDR-Modus;...
- Seite 26 Light FX Light FX Light FX Light FX Mode Breathing Pattern Rainbow Foreground R Foreground G Foreground B Background R Background G Background B Exit Enter Select Aus / Geringe / Mittel / Licht-FX Licht-FX ein/aus Stark Static / Dark Point Sweep / Gradient Shift / Spread Fill / Drip Fill / Spreading Licht-FX-Modus...
- Seite 27 Extra Extra Input Auto Switch Input Select Logo Projector Medium Green Blue Reset Information Exit Enter Select Input Auto Switch On (Ein) / Off (Aus) Input Auto Switch deaktivieren oder aktivieren. Input Select HDMI1/HDMI2/DP Eingangssignalquelle wählen (Eingangswahl) Off (Aus)Weak(Gering)/ Logo Projector Medium (Mittel)/Strong Logo-Projektion (Logo-Projektor)
-
Seite 28: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) OSD Setup Language English Timeout H.Position V.Position Transparence Break Reminder Exit Enter Select Language (Sprache) Sprache des Bildschirmmenüs wählen Timeout 10-120 Zeitüberschreitung des Bildschirmmenüs anpassen (OSD-Auszeit) H. Position 0-100 Horizontale Position des Bildschirmmenüs anpassen (H-Position) V. Position 0-100 Vertikale Position des Bildschirmmenüs anpassen (V-Position) -
Seite 29: Led-Anzeige
LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Orange... -
Seite 30: Problemlösung
Auflösung und Frequenz des Monitors übersteigt. Passen Sie Auflösung und Frequenz so an, dass sie vom Monitor bewältigt werden können. Stellen Sie sicher, dass die AOC-Monitortreiber installiert sind. Passen Sie Kontrast und Helligkeit an. Führen Sie die automatische Anpassung durch. -
Seite 31: Technische Daten
Technische Daten Allgemeine Angaben Modellname AG254FG Antriebssystem TFT-Farb-LCD Sichtbare Bildgröße 62.2cm (Diagonale) Bildschirm Pixelabstand 0.2829mm(H) x 0.2802mm(V) Anzeigefarben 16.7M Farben 30~280kHz (HDMI) Horizontale Abtastfrequenz 30~400kHz (DP) Horizontale Abtastbreite 543.168 mm (Maximum) 48~240Hz (HDMI) Vertikale Abtastfrequenz 1~360Hz (DP) Vertikale Abtastbreite (Maximum) 302.616 mm Optimale Auflösung 1920 x 1080@60Hz Sonstiges... -
Seite 32: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640 x 480 (60p Hz) 31.469 59.94 DOS MODE 720 x 480 (60p Hz) 29.855 59.71 720 x 576 (50p Hz) 31.25 SVGA 800 x 600 (60p Hz) 37.879 60.317 1024 x 768 (60p Hz) 48.363 60.004... -
Seite 33: Pinbelegung
Pinbelegung 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel... -
Seite 34: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
