Montage der anklebbaren Tastenvorrichtung

Montage der anklebbaren Tastenvorrichtung Montage der anklebbaren Tastenvorrichtung Montage der anklebbaren Tastenvorrichtung

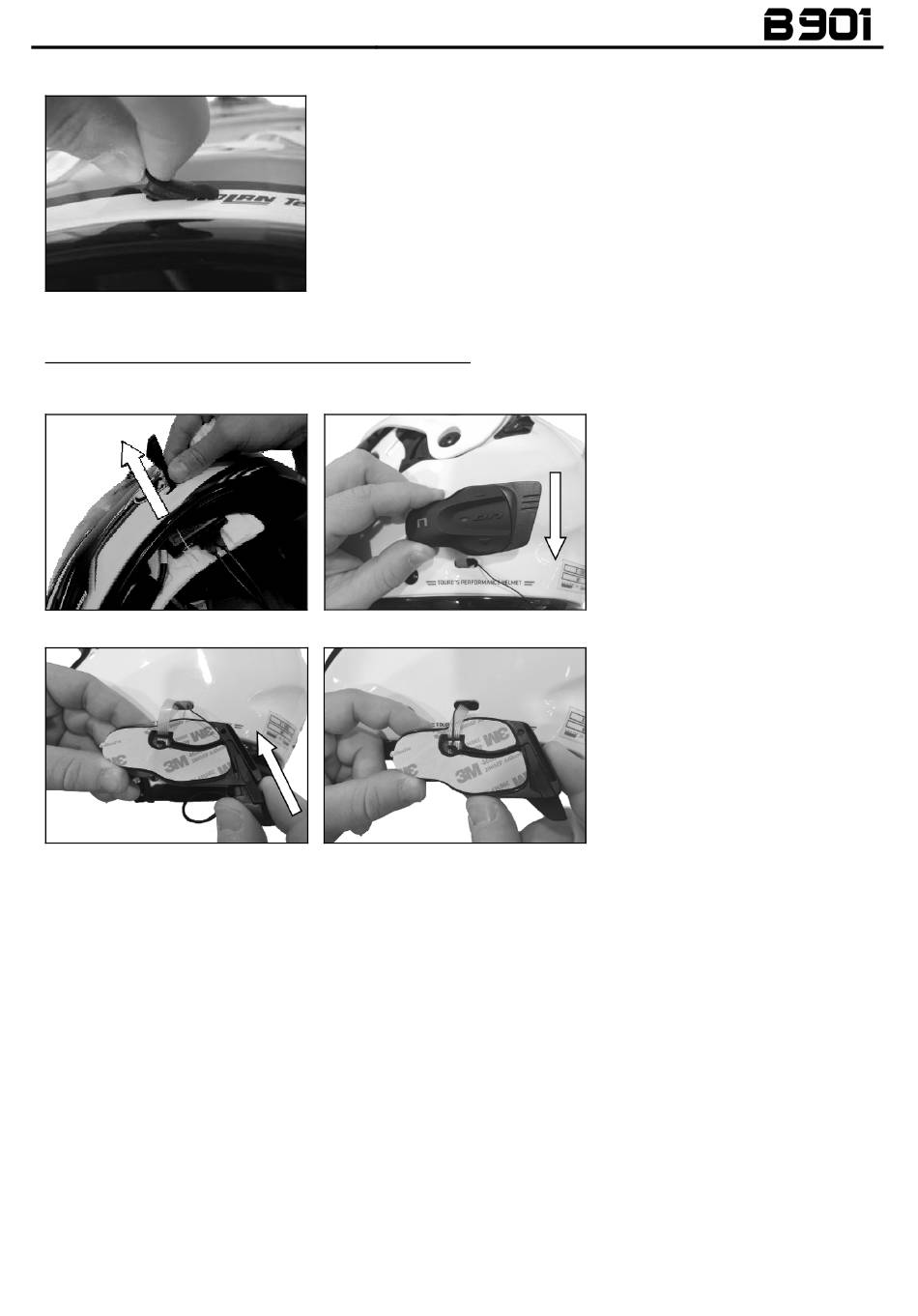

Abb. 26
NUR FÜR AUFKLAPPBARE HELME / JET NUR FÜR AUFKLAPPBARE HELME / JET- - - - HELME NUR FÜR AUFKLAPPBARE HELME / JET NUR FÜR AUFKLAPPBARE HELME / JET
Kinnschutzteil aus.
Abb. 27
Abb. 29
• Entfernen Sie den auf der Rückseite der Tastenvorrichtung angebrachten Schutzfilm indem Sie die
eigens dafür vorgesehene Lasche verwenden (Abb. 31).
• Lassen Sie das Kabel für die Antenne und die Tastenvorrichtung vollständig durch das Helminnere
führen.
• Kleben Sie die Tastenvorrichtung auf die Helmschale, indem Sie sie zwecks optimaler Haftung
gegen die Außenfläche der Helmschale drücken (Abb. 32).
Anmerkung Anmerkung: Achten Sie darauf, dass Sie das Kabel für die Antenne und die Tastenvorrichtung nicht Anmerkung Anmerkung
unter der Halterung der Tastenvorrichtung ankleben.
Anmerkung: Sollte die Tastenvorrichtung nicht korrekt zu liegen kommen, entfernen Sie diese Anmerkung
Anmerkung Anmerkung
unverzüglich mit entsprechender Sorgfalt und bringen Sie sie erneut an.
Anmerkung: Für eine optimale Haftung benötigt der Klebstoff 24 Stunden, Setzen Sie den Helm Anmerkung
Anmerkung Anmerkung
während dieser Zeit keinen Witterungseinflüssen aus.
• Verbinden Sie das "flex"-Kabel der angeklebten Tastenvorrichtung mit der e-box (Abb. 33).
• Fügen Sie das linke Polystyrol-Wangenteil in seinen Sitz ein.
• Entfernen Sie die N-Com-Verschlusskappe im linken Bereich des
Helms; um diesen Vorgang zu erleichtern, empfiehlt es sich vom
Innern des Helms gegen die Abdeckung zu drücken (Abb. 26).
• Zwecks optimaler Haftung der anklebbaren Tastenvorrichtung
reinigen Sie sorgfältig die Außenfläche der Helmschale. Bevor Sie
diese ankleben, überprüfen Sie, dass die Helmschale trocken und
sauber ist und auch keine Fettrückstände aufweist.
HELME: Führen Sie den Vorgang bei geöffnetem HELME HELME
Abb. 28
Abb. 30
Führen Sie die Antenne vom
•
Innern des Helms durch die auf
der Helmschale angebrachte
Öffnung gegen außen (Abb. 27).
Ziehen Sie das "Flex"-Kabel der
•
Tastenvorrichtung durch die auf
der Außenfläche der Helmschale
geschaffene Öffnung (Abb. 28).
Fügen Sie die Antenne in den auf
•
der Plastikhalterung
Tastenvorrichtung vorhandenen
Führungsschlitz ein (Abb. 29).
Drücken Sie solange gegen die
•
Antenne bis diese einrastet (Abb.
30).
der
