Reach the Maximum.
Operating instructions
Width adjustment

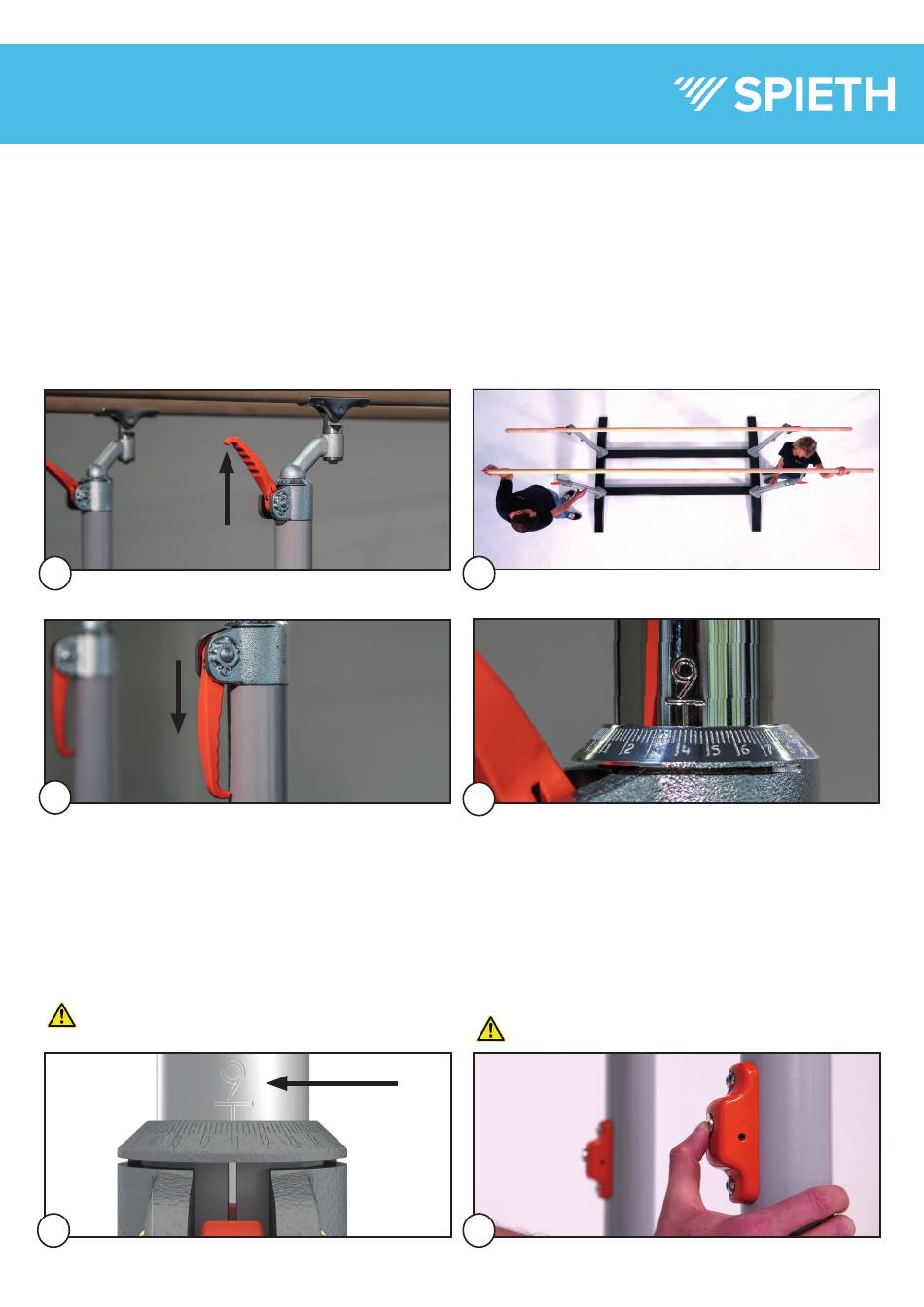

In order to adjust the space between the rails, pull the lever upwards and
turn the sliding tubes (fi g. 14 + 15). Turn the tubes until the desired width is
reached. When the space is set, lower the lever. The width of the rails is
now locked (fi g. 16).
The arrow, which is milled below the number on the adjustment tube, can
be used to determine the personal width setting using the measuring scale
on the adjustment tube and can be adjusted again later (fi g. 17).
14
16
Height adjustment
In order to adjust the height of the rails, pull the lever upwards (fi g. 14) and
press the button (fi g. 19). Push the rail upwards a bit, so the button is easier
to press. Then push on the bottom of the rail until the upright is fi xed into
the next position. When the button is released, the height will be locked.
After the height is set, lower the lever completely to a tighten position (fi g.
16).
The height can be easily identifi ed using the numbers milled into the
adjustment tube (fi g. 18).
The FIG height is indicated with a 9 (=200 cm height) on the adjusting tube.
Please adjust the height always with two persons (fi g. 15)!
18
Bedienhinweise
Breitenverstellung
Um den Abstand zwischen den Holmen anzupassen, muss der Klemm-
hebel gelöst werden (Abb. 14 + 15). Drücken Sie diesen nach oben und dre-
hen Sie die Verstellrohre in die gewünschte Breite. Fixieren Sie die Breite,
in dem Sie den Klemmhebel wieder nach unten drücken. Die Breitenver-
stellung der Verstellrohe ist nun gesichert (Abb. 16).
Mit dem Pfeil, der unterhalb der Zahl auf dem Verstellrohr eingefräst ist,
kann die persönliche Breiteneinstellung anhand der Messskala am Ver-
stellrohr bestimmt und später wieder eingestellt werden (Abb. 17).
15
17
Höhenverstellung
Um die Höhe der Holme zu verstellen, muss der Klemmhebel gelöst wer-
den (Abb. 14). Drücken Sie diesen nach oben und drücken Sie den Knopf
am Standrohr (Abb. 19). Heben Sie den Holm leicht an, so kann der Knopf
leichter gedrückt werden. Halten Sie den Knopf gedrückt, bis die richtige
Höhe erreicht ist. Lassen Sie den Knopf los, die Höhe ist nun fi xiert. Drü-
cken Sie den Feststellhebel wieder komplett in die feste Position herunter
- die Höhe kann nun nicht mehr verstellt werden (Abb. 16).
Anhand der auf dem Verstellrohr eingefrästen Zahlen kann die Höhe gut
identifi zert werden (Abb. 18).
Die Höheneinstellung nach FIG-Regularien ist bei Nr. 9 (= 200 cm Höhe)
Führen Sie die Höhenverstellung immer zu zweit durch (Abb. 15)!
19
– 7 –
