FASTERHOLT
RUNDBALLENWAGEN

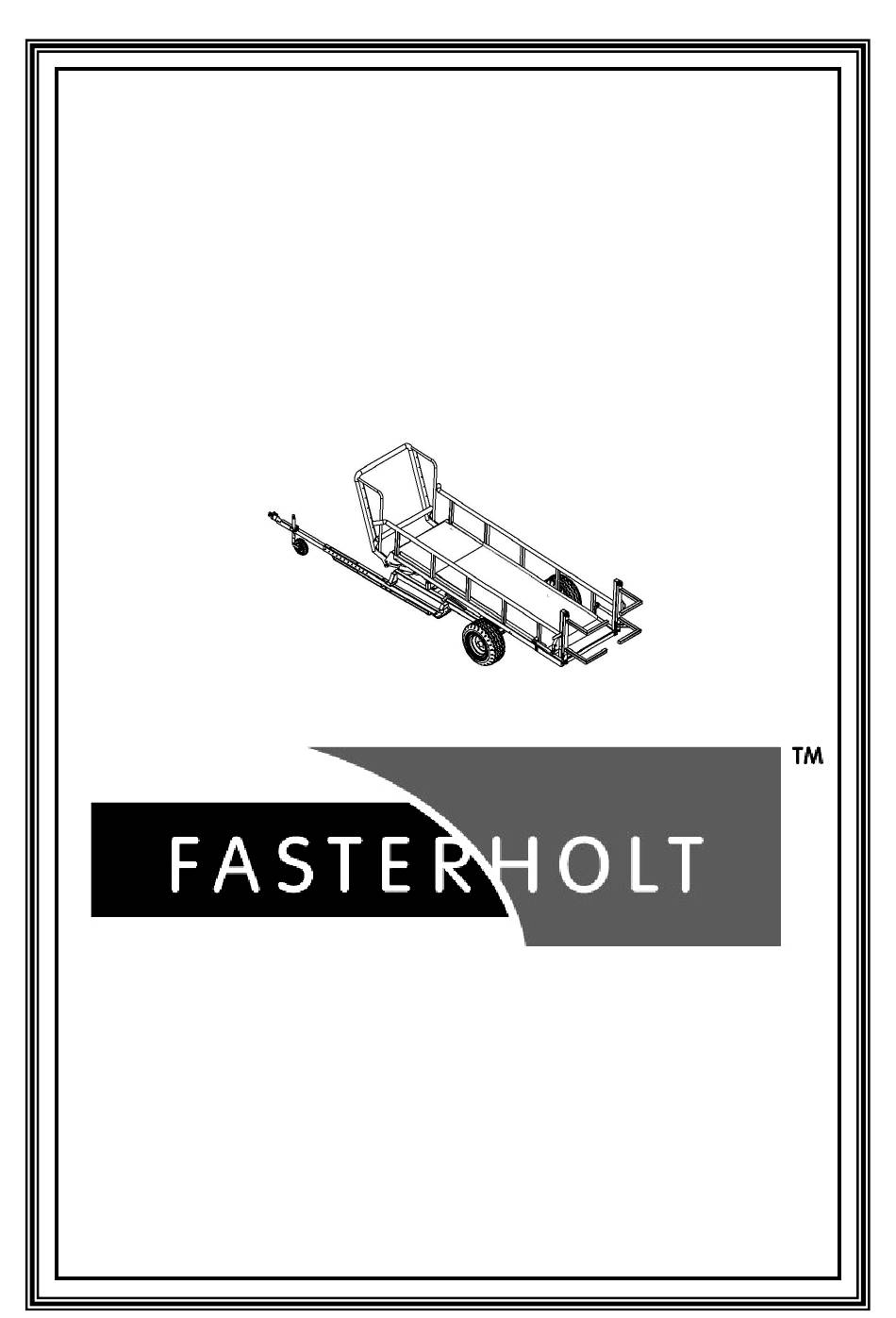

RB-3 Baujahr 2011-
Ersatzteilkatalog und Betriebsanleitung
A/S FASTERHOLT MASKINFABRIK
EJSTRUPVEJ 22, DK-7330 BRANDE
DÄNEMARK
TEL.: +45 97 18 80 66
FAX: +45 97 18 80 40
ERSATZTEILLAGER: +45 96 29 10 11
WERKSTATT: +45 96 29 10 13
Datum: 15-11-2011
Werbung
Verwandte Anleitungen für Fasterholt RB-3
Inhaltszusammenfassung für Fasterholt RB-3
- Seite 1 FASTERHOLT RUNDBALLENWAGEN RB-3 Baujahr 2011- Ersatzteilkatalog und Betriebsanleitung A/S FASTERHOLT MASKINFABRIK EJSTRUPVEJ 22, DK-7330 BRANDE DÄNEMARK TEL.: +45 97 18 80 66 FAX: +45 97 18 80 40 ERSATZTEILLAGER: +45 96 29 10 11 WERKSTATT: +45 96 29 10 13...
- Seite 3 BETRIEBSANLEITUNG RB3 RUNDBALLENWAGEN ”Originale Betriebsanleitung Ausgabe 1 Oktober 2011” Inhaltsverzeichnis für RB3 Rundballenwagen 1. EU-Konformitätserklärung……………………………..…..……….….….…. Seite 2 2. Einleitung – RB3 Rundballenwagen………………………..…………….….…. Seite 3 3. Betriebsanleitung……………….……………………………………….…. Seite 4 4. Explodierte Übersicht - RB3 Rundballenwagen...…………………. Seite 8 5. Ersatzteilliste für Chassis und Oberrahmen ..…………………….. Seite 9 6. Ersatzteilliste für Ladebügel ………………..…………………….. Seite 10 7. Ersatzteilliste für Greifer……………….…………………..…………………….. Seite 11 8. Hydraulik für Chassis, Oberrahmen, Ladebügel und Greifer………..Seite 12 9. Leitungsplan für Rück- und seitliche Markierungsleuchten………...…...
- Seite 4 BETRIEBSANLEITUNG RB3 RUNDBALLENWAGEN ”Originale Betriebsanleitung Ausgabe 1 Oktober 2011” EU – Konformitätserklärung für Maschine gem. Maschinenrichtlinie 2006/42/EU, Anlage II, A Der Hersteller: Fasterholt Maskinfabrik A/S Ejstrupvej 22, Fasterholt DK-7330 Brande Tel.: +45 97 80 80 66 · Fax.:+45 97 18 82 50 mail@fasterholt.dk...
- Seite 5 BETRIEBSANLEITUNG RB3 RUNDBALLENWAGEN ”Originale Betriebsanleitung Ausgabe 1 Oktober 2011” Einleitung - RB3 Rundballenwagen Der RB3 Rundballenwagen ist direkt am Rundballenpresser anzuschliesen, wo er bis zu 3 Rundballen aufnimmt. Das bedeutet, dass man seine Rundballen an einem oder an wenigen Sammelstellen auf dem Feld abladen kann. Das erleichtert das Einsammeln, und macht sowohl das Beladen als auch ein eventuelles Einpacken erheblich bequemer.
- Seite 6 Höchstgeschwindigkeit ausgerüstet sein, ist der Transport Eigenmächtige Veränderungen der Maschine und ihrer der Maschine bei höchstens 25 km/h zulässig. Konstruktion befreit die Fasterholt Maskinfabrik von jeder Haftung für daraus entstehende Schäden. -Es ist zu vermeiden, den RB3 für andere Arbeiten zu benutzen als sie unter dem Abschnitt ”Bestimmungsgemäβe Anwendung”...
- Seite 7 BETRIEBSANLEITUNG RB3 RUNDBALLENWAGEN ”Originale Betriebsanleitung Ausgabe 1 Oktober 2011” 2. Einstellung des Rundballenwagens RB3 vor der In- - Bei Arbeiten unter dem RB3, sind die Räder zu blockie- betriebnahme ren. Den Wagen an die Anhängerdeichsel des Ballenpressers - Der Aufenthalt auf dem Wagen während des Betriebs und kuppeln, indem der Wagen mit dem Stützrad des Transport, ist nicht zulässig.
- Seite 8 BETRIEBSANLEITUNG RB3 RUNDBALLENWAGEN ”Originale Betriebsanleitung Ausgabe 1 Oktober 2011” 4. Beim Pressen von kleinen Ballen: nach hochzukippen und hebt dann den Ballen auf den Oberrahmen des Ballenwagens. Auf der schrägen Ladefläche rollen die Ballen nach hinten, bis der Wagen mit 3 Ballen voll beladen ist. Wenn der Bal- lenwagen voll beladen ist, können sie dort, wo man sie ha- ben möchte, z.B.
- Seite 9 BETRIEBSANLEITUNG RB3 RUNDBALLENWAGEN ”Originale Betriebsanleitung Ausgabe 1 Oktober 2011” Ein Umschalten zwischen dem Ladebügel und Kippen des Oberrahmens /Öffnen der Greifer, ist nicht mög- lich: - Fehler an Spule für 6/2 - Wegeventil. - Kein Strom für 6/2-Wegeventil - Stromfehler 6.
- Seite 12 RUNDBALLENWAGEN Fasterholt RB-3 Modell 2011 ab Seriennr. 14001 Pos. nr. Teil Nr. Bezeichnung Bemerkungen ___________________________________________________________________________________________ 875080 Langer Bodenplatte Imbusschraube, senkkopf M8 x 30 mm 875085 Kurzer Bodenplatte 875000 Oberrahmen 875006 POM Platte Bolzen Bolzen M20 x 80 mm Mutter 3/8” x 1050 mm 2 x Ø12...
- Seite 14 RUNDBALLENWAGEN Fasterholt RB-3 Modell 2011 ab Seriennr. 14001 Pos. nr. Teil Nr. Bezeichnung Bemerkungen ___________________________________________________________________________________________ 875052 Rohr für kleinen Ballen 875050 Ladebügel 761286 Ölnippel 700030 Sicherungsring, äusserer Ø30 mm Rostfrei Scheibe 875066 Achse Ø30 x 95 mm Bolzen M12 x 100 mm...
- Seite 16 RUNDBALLENWAGEN Fasterholt RB-3 Modell 2011 ab Seriennr. 14001 Pos. nr. Teil Nr. Bezeichnung Bemerkungen ______________________________________________________________________________________________________________________________ 875055 Arm für Greifer, links 1008101 Buchse Ø50/55 x 40 mm 875058 POM-scheibe für Greifer Ø80/51 x 12 mm 875065 Achse, Greifer Ø25 x 110 mm 700025 Sicherungsring, äusserer...
- Seite 18 RUNDBALLENWAGEN Fasterholt RB-3 Modell 2011 ab Seriennr. 14001 Pos. nr. Teil Nr. Bezeichnung Bemerkungen ______________________________________________________________________________________________ 875807 Stecker 12V (Für 6/2-Wegeventil) 550002 Hydraulikzylinder 60/40 x 400 mm (Kippen des Oberrahmens) 801711 Kunststoff-Stopfen ½” 801710 Hydraulikkupplung Scheibe 3/8” x ½” 1007538 Nippel Scheibe 2 x 3/8”...
- Seite 20 RUNDBALLENWAGEN Fasterholt RB-3 Modell 2011 ab Seriennr. 14001 Pos. nr. Teil Nr. Bezeichnung Bemerkungen ______________________________________________________________________________________ 890480 Rücklicht Mit Glas 890480-1 Rücklichtglas 895420 Glühbirne und Blinklicht 21 W 875920 Leitungssatz, kpl. 890477 Seitliche Markierungslicht, kpl. Mit 300 mm Kabel ½” RG...
