Installierung

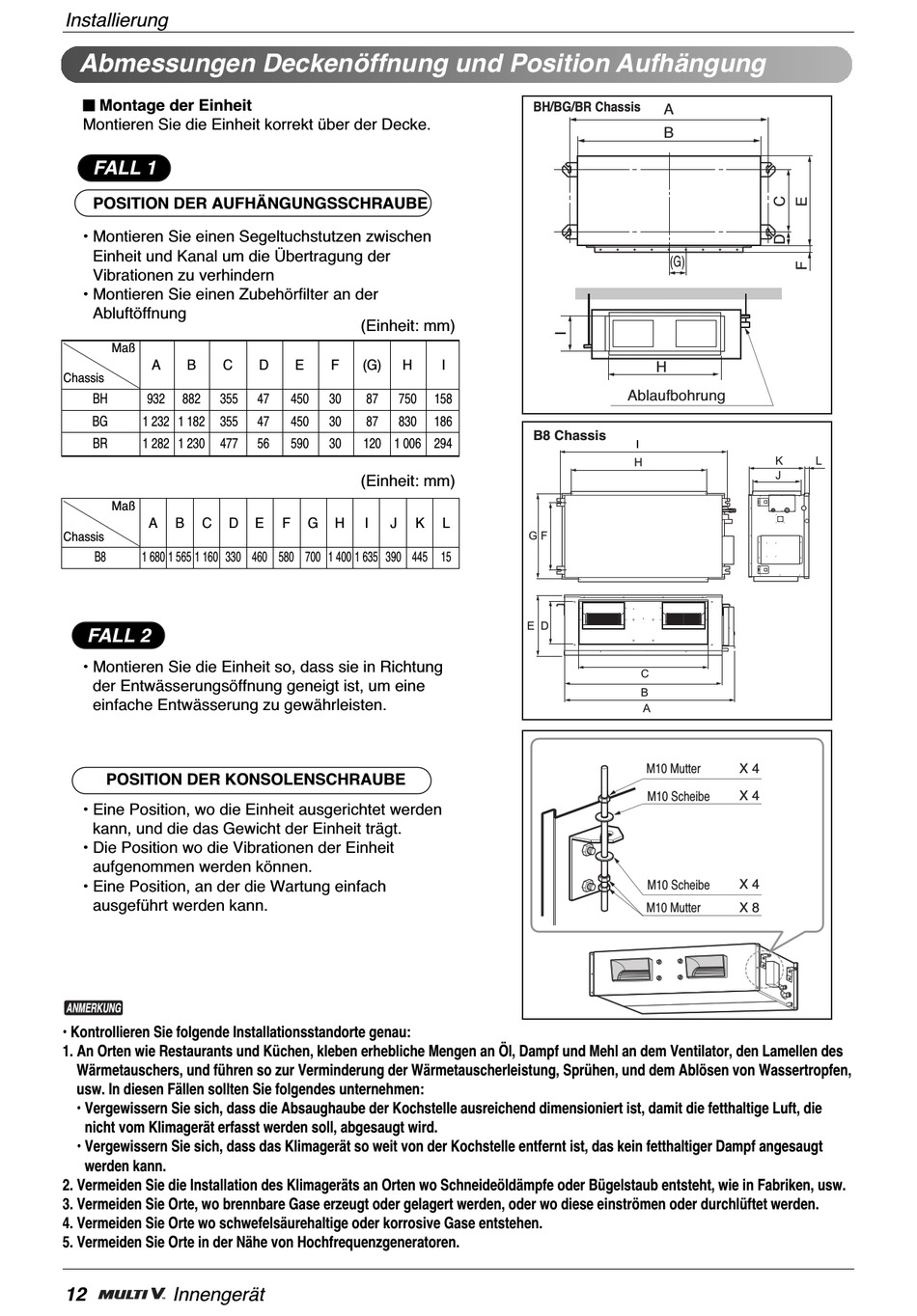

Abmessungen Deckenöffnung und Position Aufhängung
n Montage der Einheit
Montieren Sie die Einheit korrekt über der Decke.
FALL 1
POSITION DER AUFHÄNGUNGSSCHRAUBE
• Montieren Sie einen Segeltuchstutzen zwischen
Einheit und Kanal um die Übertragung der
Vibrationen zu verhindern
• Montieren Sie einen Zubehörfilter an der
Abluftöffnung
Maß
A
B
C
Chassis
BH
932
882
355
BG
1 232 1 182
355
BR
1 282 1 230
477
Maß
A
B
C
D
Chassis
B8
1 680 1 565 1 160 330 460 580 700 1 400 1 635 390 445 15
FALL 2
• Montieren Sie die Einheit so, dass sie in Richtung
der Entwässerungsöffnung geneigt ist, um eine
einfache Entwässerung zu gewährleisten.
POSITION DER KONSOLENSCHRAUBE
• Eine Position, wo die Einheit ausgerichtet werden
kann, und die das Gewicht der Einheit trägt.
• Die Position wo die Vibrationen der Einheit
aufgenommen werden können.
• Eine Position, an der die Wartung einfach
ausgeführt werden kann.
ANMERKUNG
• Kontrollieren Sie folgende Installationsstandorte genau:
1. An Orten wie Restaurants und Küchen, kleben erhebliche Mengen an Öl, Dampf und Mehl an dem Ventilator, den Lamellen des
Wärmetauschers, und führen so zur Verminderung der Wärmetauscherleistung, Sprühen, und dem Ablösen von Wassertropfen,
usw. In diesen Fällen sollten Sie folgendes unternehmen:
• Vergewissern Sie sich, dass die Absaughaube der Kochstelle ausreichend dimensioniert ist, damit die fetthaltige Luft, die
nicht vom Klimagerät erfasst werden soll, abgesaugt wird.
• Vergewissern Sie sich, dass das Klimagerät so weit von der Kochstelle entfernt ist, das kein fetthaltiger Dampf angesaugt
werden kann.
2. Vermeiden Sie die Installation des Klimageräts an Orten wo Schneideöldämpfe oder Bügelstaub entsteht, wie in Fabriken, usw.
3. Vermeiden Sie Orte, wo brennbare Gase erzeugt oder gelagert werden, oder wo diese einströmen oder durchlüftet werden.
4. Vermeiden Sie Orte wo schwefelsäurehaltige oder korrosive Gase entstehen.
5. Vermeiden Sie Orte in der Nähe von Hochfrequenzgeneratoren.
12
Innengerät
(Einheit: mm)
D
E
F
(G)
H
47
450
30
87
750
47
450
30
87
830
56
590
30
120 1 006 294
(Einheit: mm)
E
F
G
H
I
J
K
BH/BG/BR Chassis
I
158
186
B8 Chassis
L
A
B
(G)
H
Ablaufbohrung
M10 Mutter
X 4
X 4
M10 Scheibe
M10 Scheibe
X 4
M10 Mutter
X 8
