Installierung
Installierung
Auswahl des besten Standorts
Montieren Sie das Klimagerät an einer Position, die folgenden Anforderungen genügt.
• Die Position muss problemlos eine Last tragen können, die dem vierfachen des Gewichts der
Inneneinheit entspricht.
• Die Position muss zur Inspektion so zugänglich sein, wie in der Abbildung dargestellt.
• Die Position für die Einheit muss eben sein.
• Die Position muss einen einfachen Kondensatablauf gestatten (Ein geeignetes Maß „H" ist
erforderlich, um ein Ablaufgefälle entsprechend der Abbildung zu erhalten).
• Die Position muss einen einfachen Anschluss an die Außeneinheit ermöglichen.
• Die Position darf nicht elektrischen Störungen belastet sein.
• Die Position muss für eine gute Luftzirkulation des Raumes sorgen.
• Es sollten sich keine Wärme- oder Dampfquellen in der Nähe der Einheit befinden.

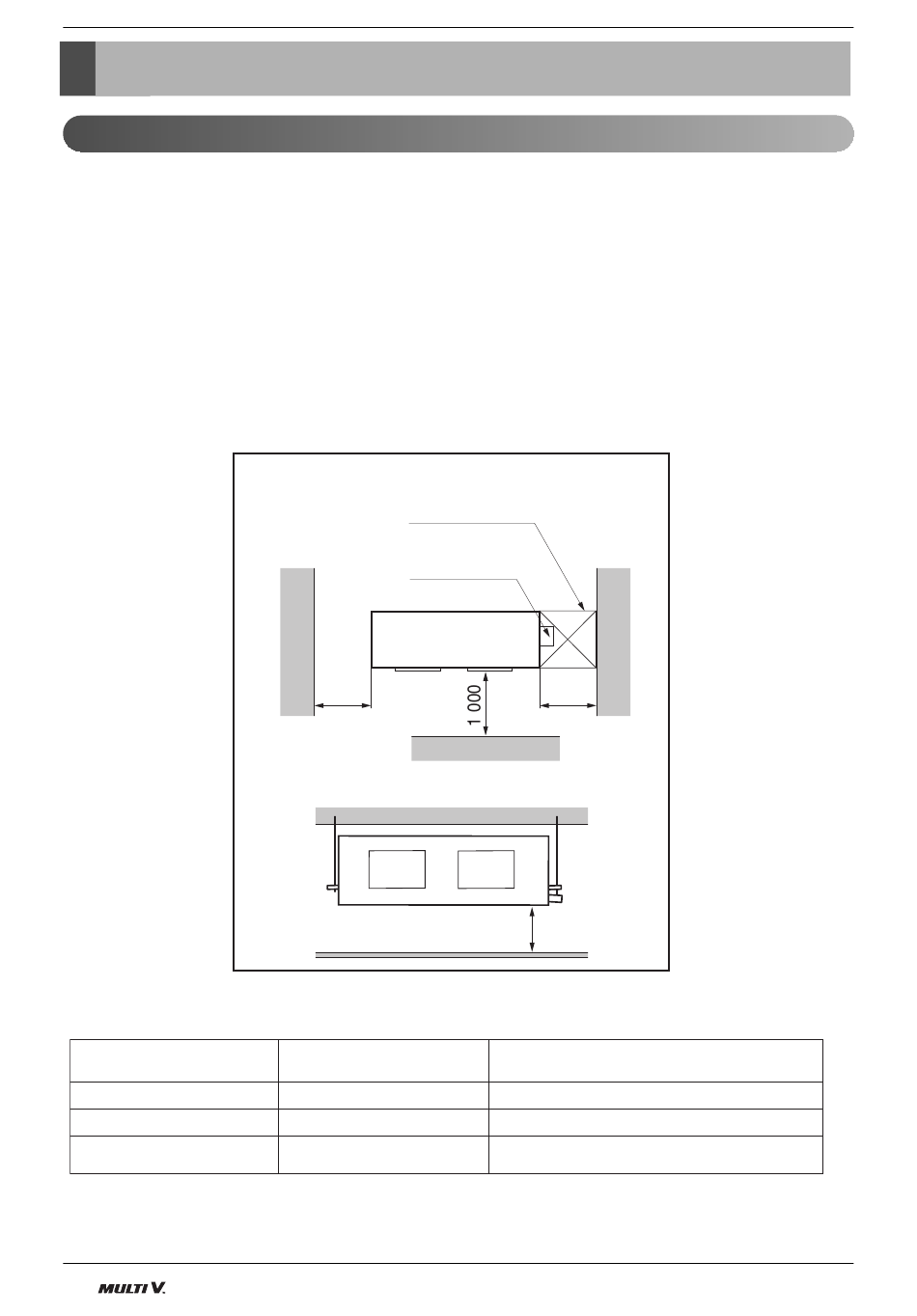

[Schauloch Standard]
Anzahl der
Schaulöcher
1
2
Die Größe der Öffnung sollte mindestens
der Größe des IG entsprechen.
10
Innengerät
Ansicht von oben
(Einheit: mm)
Inspektionsöffnung
Steuerung
600
Vorderansicht
Abstand zwischen Zwischendecke
und tatsächlicher Decke
Mehr als 100 cm
20 cm bis 100 cm
Weniger als 20 cm
(600X600)
600
Vorderseite
H
Ausreichender Abstand zur Decke für Wartungsarbeiten.
Unzureichender Abstand. Wartungsarbeiten schwierig
Mindesthöhe für Austausch des Motors.
Anmerkungen
