Sen SOL-50 Montageanleitung Seite 28

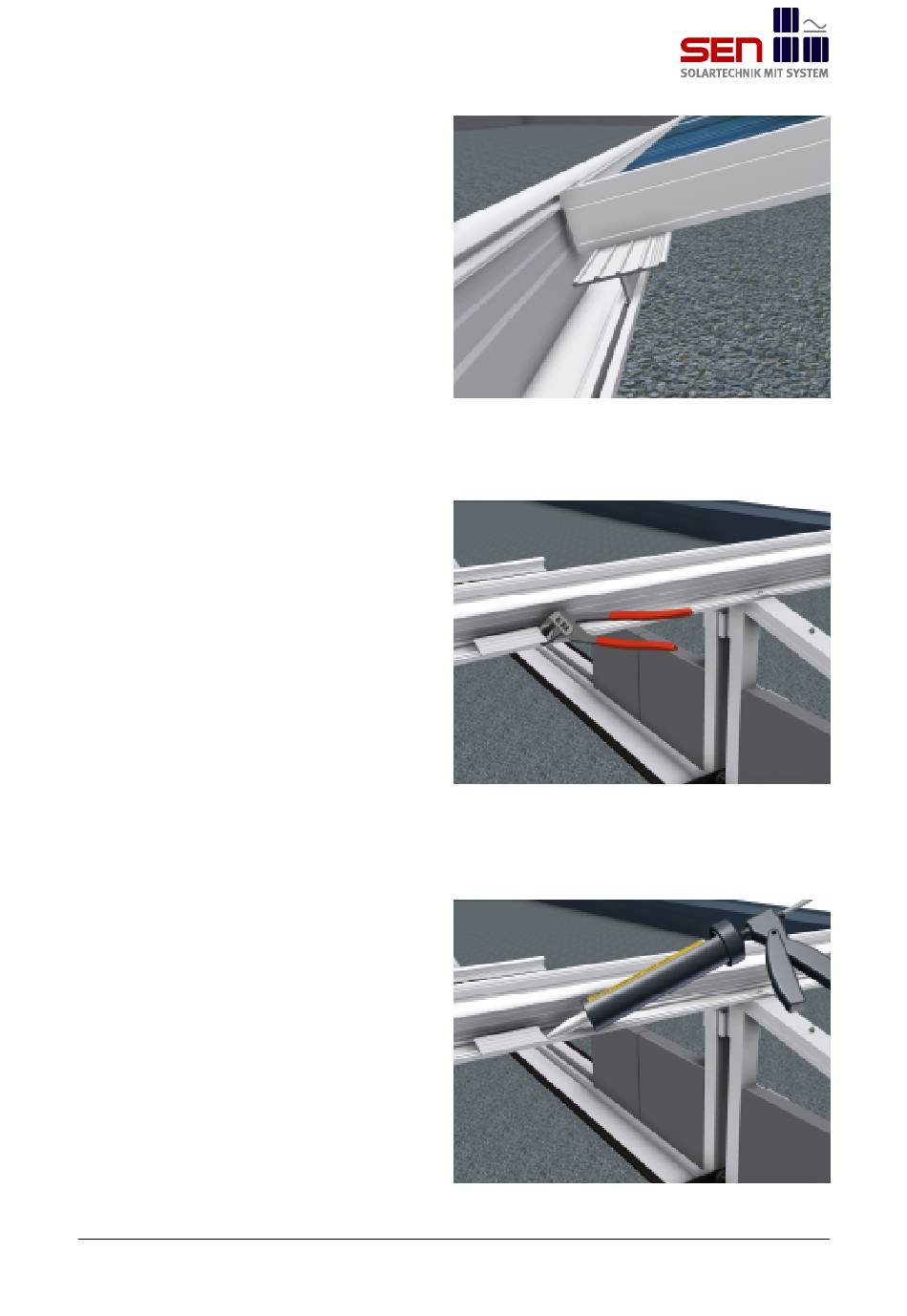

Montage Distanzadapter
Montagebeispiel für Module mit einer
Rahmenhöhe kleiner als 50mm.
Bei dieser Montageart werden Distanzadap-
terprofile in die dafür vorgesehene Aufnahme
des Horizontalprofils eingesetzt.
Die Distanzadapterprofile sorgen für den Hö-
henausgleich und werden jeweils zwischen
zwei Modulen unter dem Modulrahmen positi-
oniert.
Fixierung der Distanzadapter
Gegen evtl. verschieben müssen die Distanz-
adapterprofile gesichert werden (z.B. durch
zusammenpressen der Nut des Horizontalpro-
fils mit einer Zange... ...
... ..oder durch Fixierung mit Silikon).
01.04.2014 Seite 28
