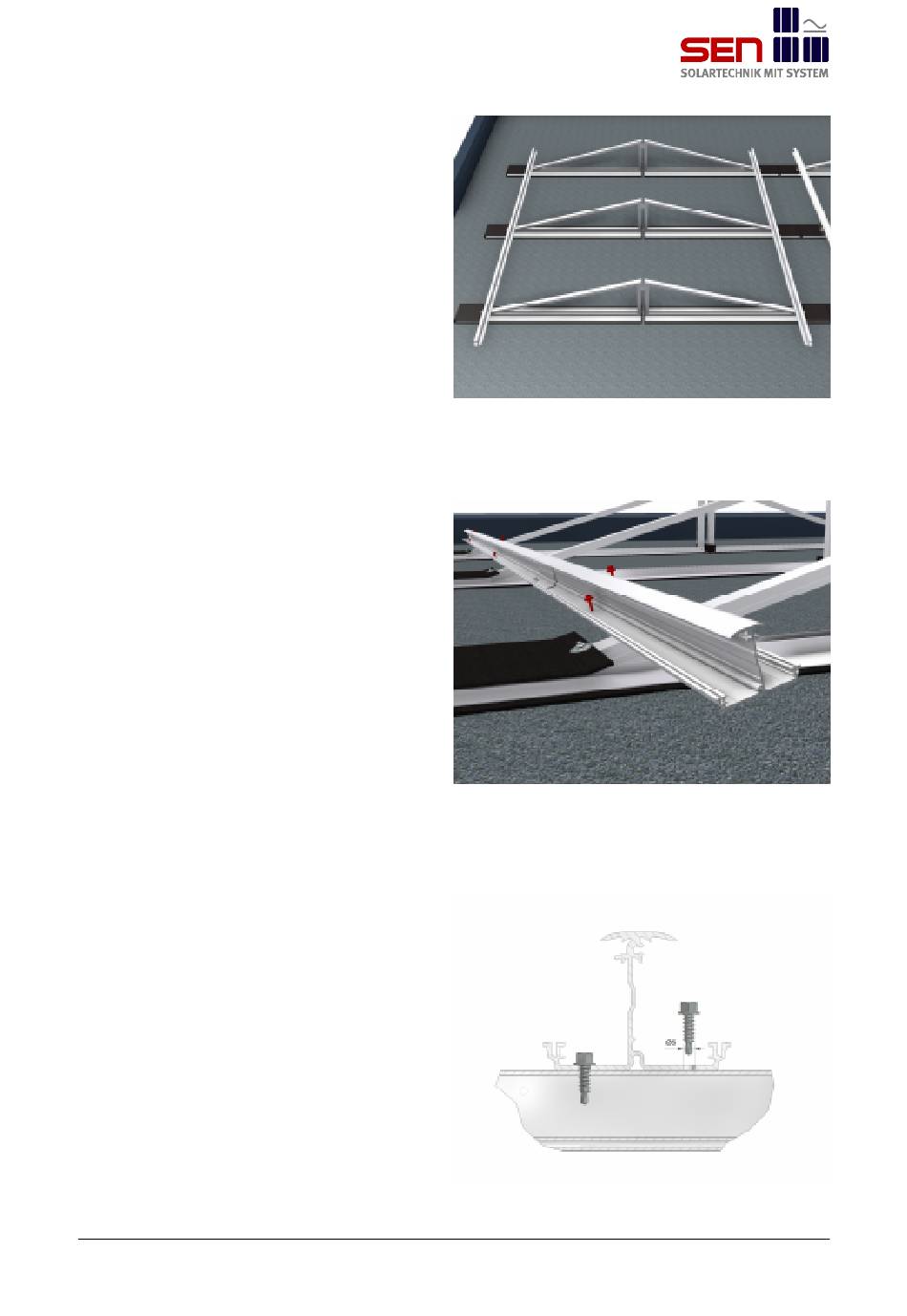

Montage der Horizontalprofile

Unteres Horizontalprofil
Nach dem exakten Ausrichten der Konsolen
wird das untere Horizontalprofil aufgelegt und
in Waage ausgerichtet. Wichtig ist der gleich-
mäßige Überstand auf beiden Seiten. Das
Achsmaß zwischen zwei Horizontalprofilen ist
die Modulhöhe plus 24mm.
.(siehe Seite 18, Detailzeichnung Bild 6)
Unteres Horizontalprofil befestigen
Das Horizontalprofil wird nun an jedem Kreuz-
punkt mit je zwei Bohrschrauben 5,5 x 22mm
mittig auf dem U-Profil befestigt.
Das Horizontalprofil muss mit 6mm vorgebohrt
werden.
