Sen SOL-50 Montageanleitung Seite 26

Beschwerung
Material (Beispiele) :
-Rasenkantsteine 100cm x 25cm x 5cm
-Betongehwegplatten 30cm x 30cm x 4 cm
-Betonrechteckpflastersteine 10cm x 20cm x 8 cm
Das Gewicht verwendeten Betonsteine ist vor der Montage zu prüfen. Bei Abweichungen muss die
Anzahl entsprechend angepasst werden.
Um die Standsicherheit des Systems zu gewährleisten muss die erforderliche Ballastierung
pro Konsole muss auf jeden Fall eingehalten werden

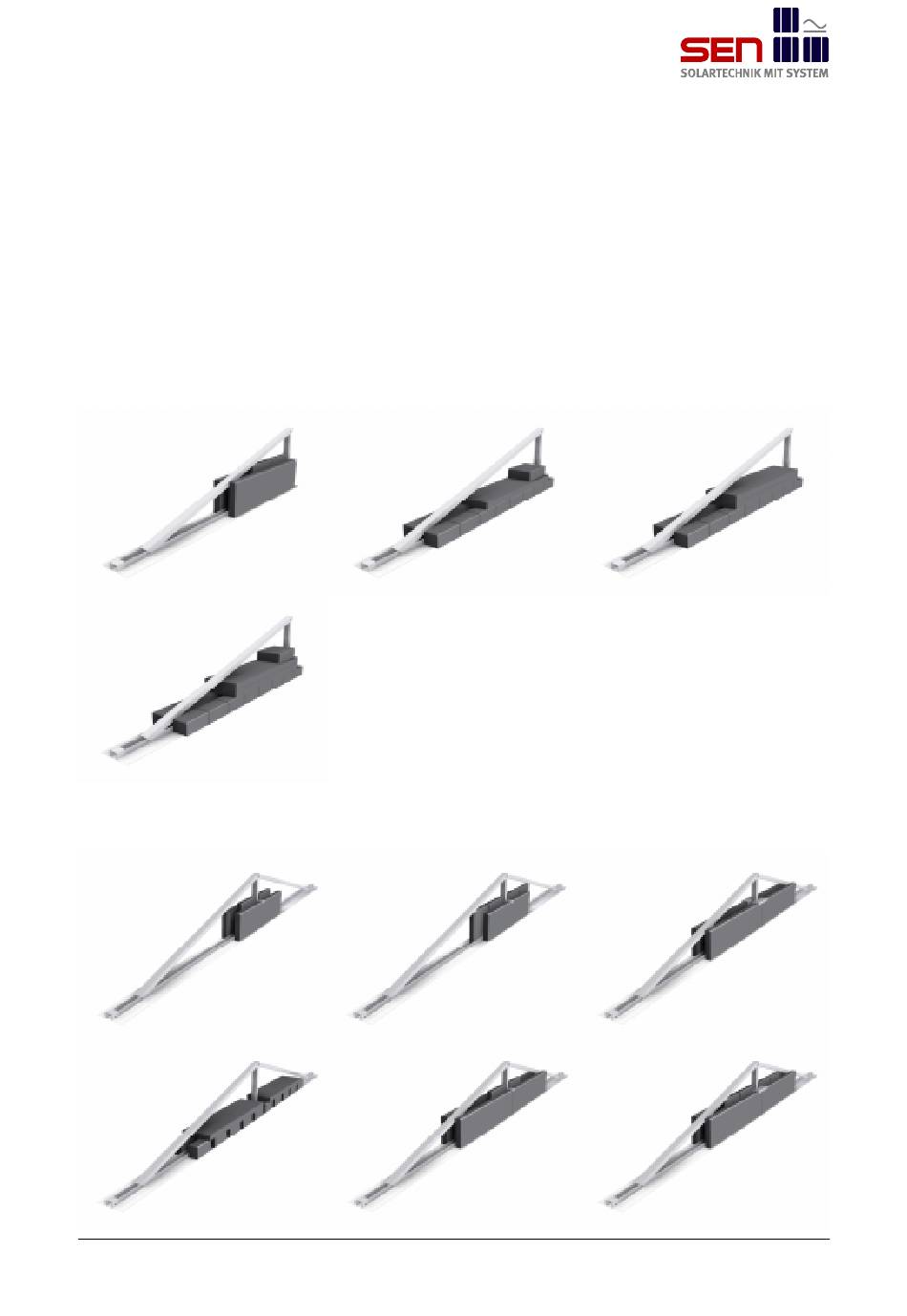

Ausführungsbeispiele für die Beschwerung bei der
SoloFlex— Konsole
A = 2x
B = 2x
74 kg
A = 2x
C = 19x
126 kg
Ausführungsbeispiele für die Beschwerung bei der
DuoFlex— Konsole
A = 2x
B = 2x
74 kg
A = 2x
C = 20x
130 kg
01.04.2014
A = 1x
C = 19x
97 kg
A = 2x
C = 4x
90 kg
A = 4x
B = 2x
132 kg
29,0kg/Stk = A
8,0kg/Stk = B
3,6kg/Stk = C
A = 2x
C = 16x
115 kg
A = 4x
116 kg
A = 4x
B = 4x
148 kg
Seite 26
