3

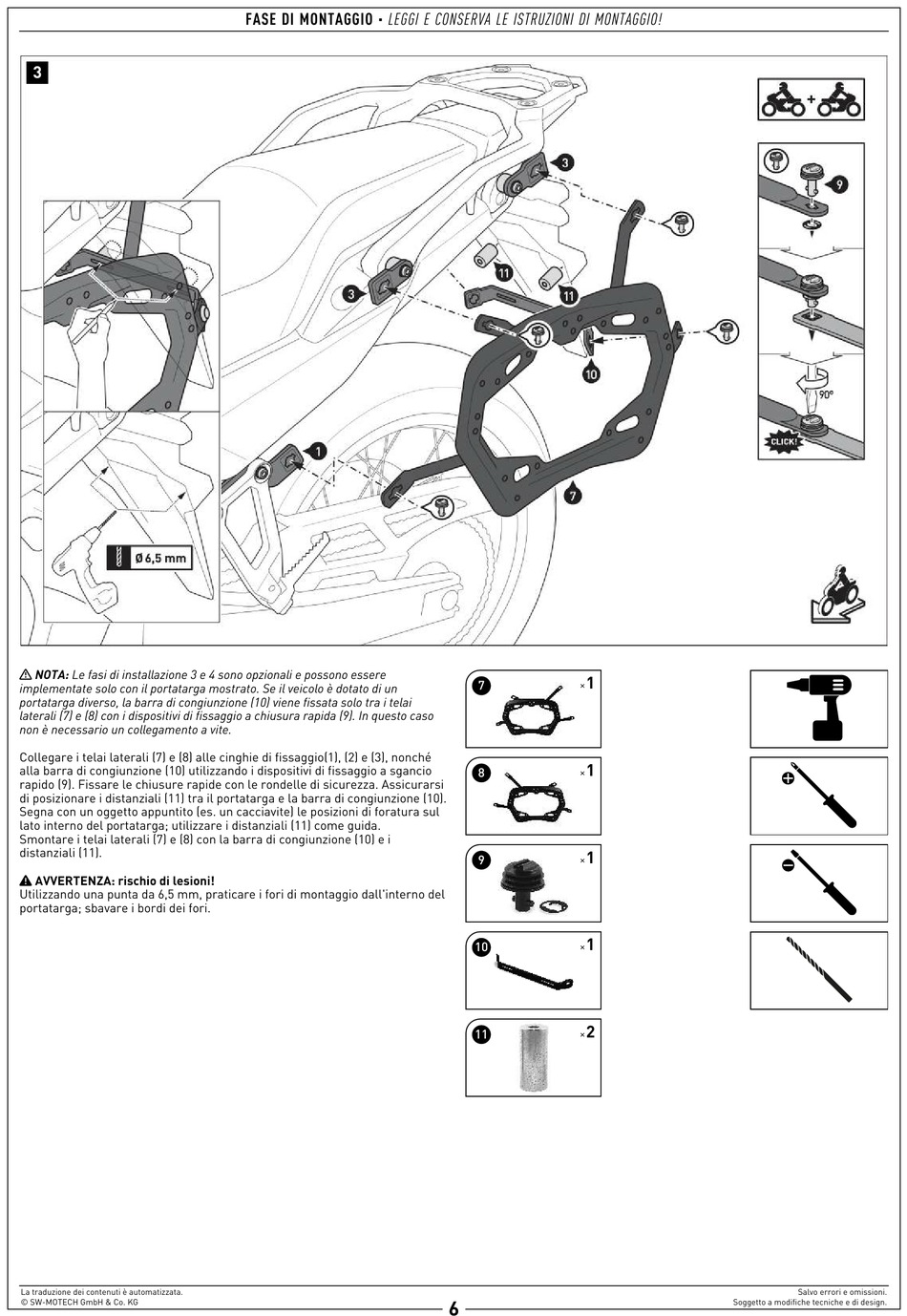

 NOTA: Le fasi di installazione 3 e 4 sono opzionali e possono essere
implementate solo con il portatarga mostrato. Se il veicolo è dotato di un
portatarga diverso, la barra di congiunzione (10) viene fissata solo tra i telai
laterali (7) e (8) con i dispositivi di fissaggio a chiusura rapida (9). In questo caso
non è necessario un collegamento a vite.
Collegare i telai laterali (7) e (8) alle cinghie di fissaggio(1), (2) e (3), nonché
alla barra di congiunzione (10) utilizzando i dispositivi di fissaggio a sgancio
rapido (9). Fissare le chiusure rapide con le rondelle di sicurezza. Assicurarsi
di posizionare i distanziali (11) tra il portatarga e la barra di congiunzione (10).
Segna con un oggetto appuntito (es. un cacciavite) le posizioni di foratura sul
lato interno del portatarga; utilizzare i distanziali (11) come guida.
Smontare i telai laterali (7) e (8) con la barra di congiunzione (10) e i
distanziali (11).
 AVVERTENZA: rischio di lesioni!
Utilizzando una punta da 6,5 mm, praticare i fori di montaggio dall'interno del
portatarga; sbavare i bordi dei fori.
La traduzione dei contenuti è automatizzata.
© SW-MOTECH GmbH & Co. KG
FASE DI MONTAGGIO · LEGGI E CONSERVA LE ISTRUZIONI DI MONTAGGIO!
1
7
×
1
8
×
1
9
×
1
10
×
2
11
×
6
Salvo errori e omissioni.
Soggetto a modifiche tecniche e di design.
