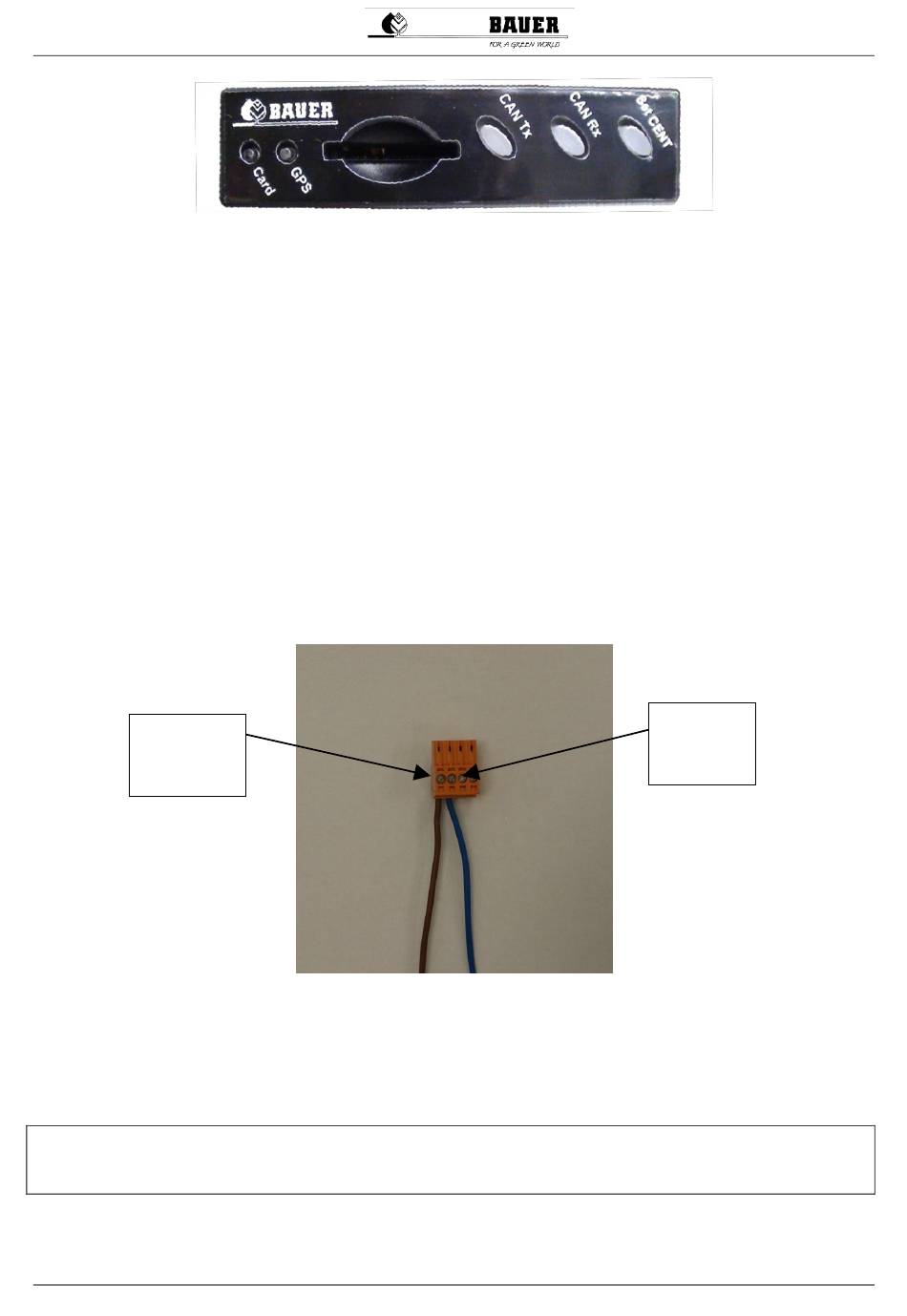

Bild 2.1.1.2: GPS-Modul Tasten-Übersicht
2.1.2 FESTLEGEN DER NULLPOSITION OHNE ANLAGE
Ist es nicht möglich die Anlage direkt zur Nullposition zu verfahren (aufgrund von Hindernissen wie z.B. Bäumen,
Zäunen, Straßen, etc.), gehen Sie wie nachfolgend beschrieben vor. Beachten Sie, dass zusätzlich eine 12V
Batterie und das BAUER INBETRIEBNAHMEKABEL benötigt werden.
Entfernen Sie die angeschlossenen Kabel an der Rückseite des GPS-Moduls und nehmen das GPS-Modul
anschließend aus der Halterung heraus. Lösen Sie ebenso die GPS-Antenne samt Kabel aus der Befestigung.
Gehen Sie nun ca. 10m von der Anlage zur gedachten Nullposition (siehe Bild 2.1.1 Nullposition). Schließen Sie
die GPS-Antenne und das mitgelieferte INBETRIEBNAHMEKABEL an der Rückseite des GPS-Moduls wieder an.
Um das GPS-Modul mit einer 12V BATTERIE zu verbinden, lösen Sie die beiden Schrauben am anderen Ende
+
des INBETRIEBNAHMEKABELS und entfernen Sie den Stecker. Beachten Sie, dass der äußere Draht an den
-
Pol und der innere Draht an den
Pol der Batterie angeklemmt werden muss (siehe 2.1.2.1 Inbetriebnahmekabel
- Stecker). Ein falscher Anschluss führt zu einer dauerhaften Beschädigung des GPS-Empfängers.
-
+
Klemme
Klemme
terminal
terminal
Bild 2.1.2.1: Inbetriebnahmekabel - Stecker
Die GPS-Kontrollleuchte beginnt zu blinken, wenn das GPS-Modul korrekt angeschlossen wurde. Gehen Sie nun
wie unter 2.1.1 Festlegen der Nullposition mit Anlage weiter vor.
Gehen Sie anschließend in umgekehrter Reihenfolge vor, um das GPS-Modul wieder in die Steuerzentrale
LINESTAR PRO-G einzubauen.
Sie können die Koordinaten der Nullposition auch direkt eingeben, wenn diese bekannt sind.
Lesen Sie dazu 2.2.1 Festlegen weiterer Nullpositionen - Erstellen einer READ-Datei.
9
Betriebsanleitung LINESTAR PRO-G
