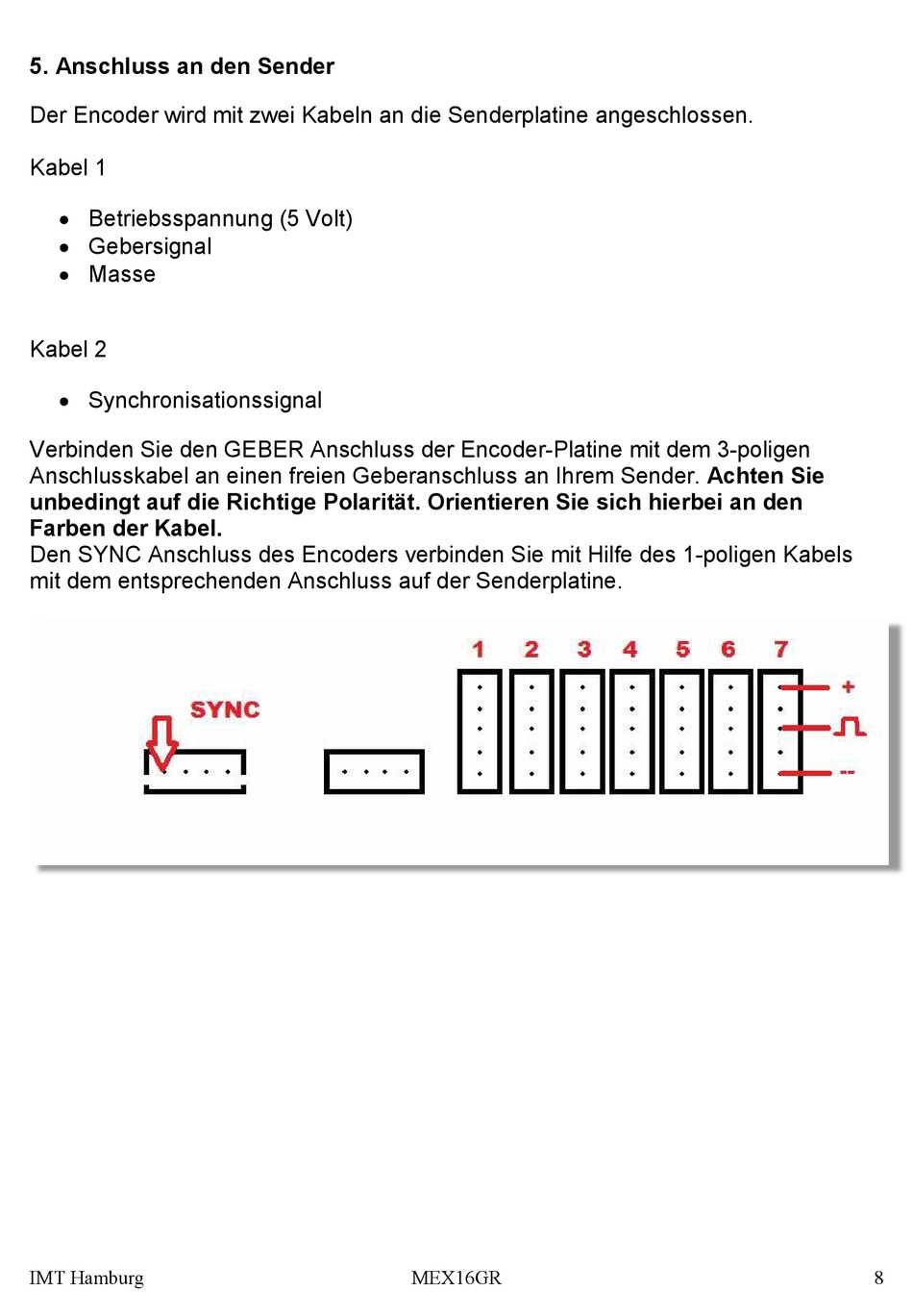

5. Anschluss an den Sender
Der Encoder wird mit zwei Kabeln an die Senderplatine angeschlossen.
Kabel 1
 Betriebsspannung (5 Volt)
 Gebersignal
 Masse
Kabel 2
 Synchronisationssignal
Verbinden Sie den GEBER Anschluss der Encoder-Platine mit dem 3-poligen
Anschlusskabel an einen freien Geberanschluss an Ihrem Sender. Achten Sie
unbedingt auf die Richtige Polarität. Orientieren Sie sich hierbei an den
Farben der Kabel.
Den SYNC Anschluss des Encoders verbinden Sie mit Hilfe des 1-poligen Kabels
mit dem entsprechenden Anschluss auf der Senderplatine.
