3. Bestückung der Platine
Bevor Sie mit der Bestückung der Leiterplatte beginnen, prüfen Sie ob alle Bauteile
vorhanden sind. Beachten Sie unbedingt die in der Tabelle angegebenen Werte.
Beginnen Sie mit der Bestückung der Widerstände, der Diode sowie den
Kondensatoren. Achten Sie darauf, dass die Diode richtig herum eingelötet wird.
Löten Sie nun die IC-Fassungen ein. Achten Sie auch hier auf die Montagerichtung.
Die Kerbe der ICs muss später nach links zeigen.

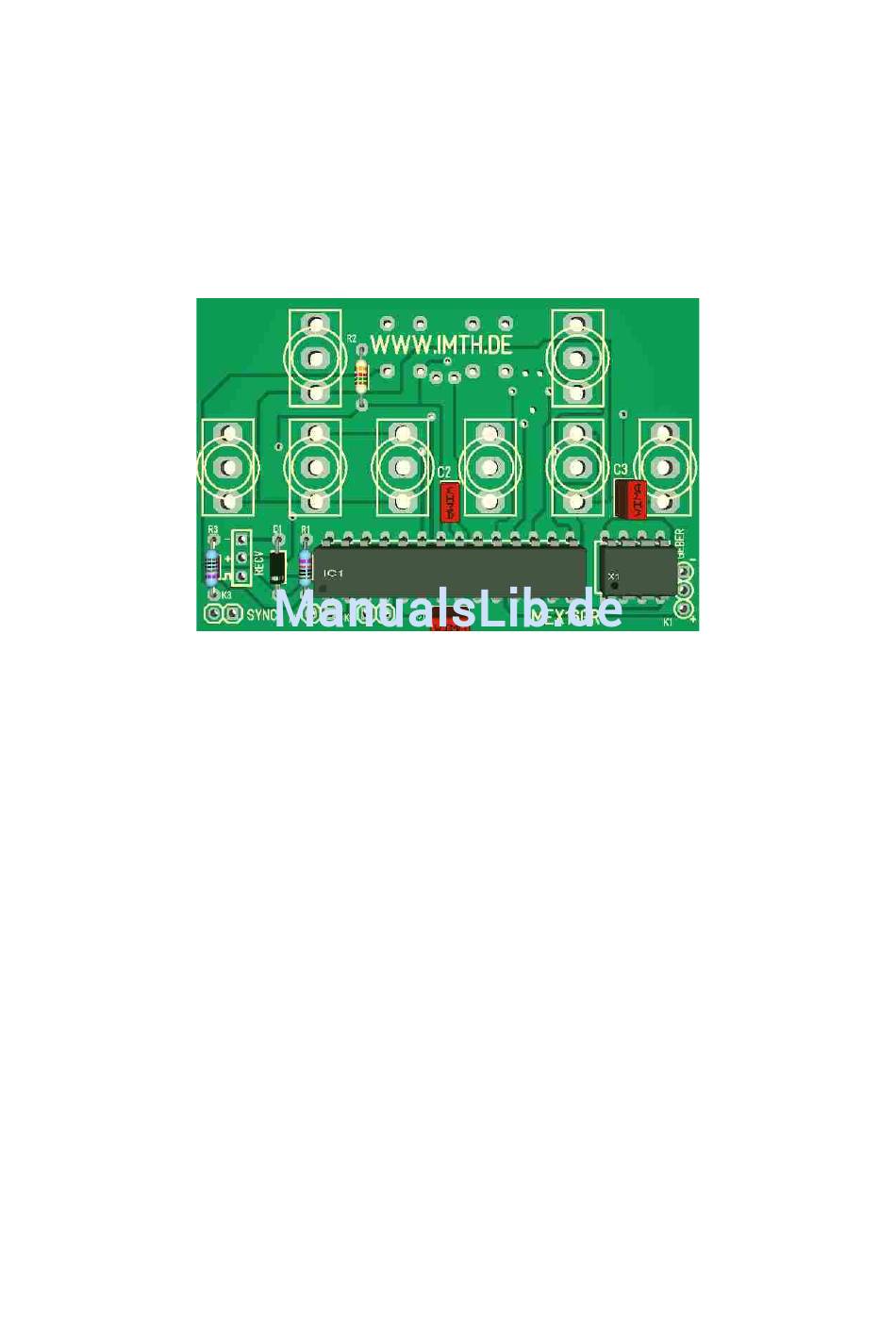

Bild 1
