4. Montage der Schalter
Da jeder Modellbauer andere Ansprüche bezüglich der Schalter hat, sind die
Schalter nicht im Lieferumfang enthalten. Sie können jedoch Schalter in
verschiedenen Ausführungen über uns beziehen.
Stecken Sie zunächst die Schalter auf die Encoder-Platine. Bevor Sie die Schalter
verlöten, prüfen Sie ob das Modul mit den Schaltern in Ihren Sender passt.
Die Bohrlöcher auf der Platine sind für Schalter mit Lötanschluss vorgesehen.
Sofern Sie Schalter für Leiterplattenmontage verwenden, sollten Sie diese erst in die
Fernsteuerung einsetzen und nur lose verschrauben. Anschließend setzen Sie die
Encoder-Platine darauf und verlöten die Schalter.
Setzen Sie nun die beiden ICs in die Fassungen. Gehen Sie hierbei besonders
sorgfältig vor. Eventuell müssen Sie die Anschlussbeine erst etwas ausrichten.
Achten Sie darauf das jeder Anschluss korrekt in der Fassung steckt und dass die
Kerben der ICs nach links in Richtung R1 zeigen.
Prüfen Sie nochmals die korrekte Bestückung aller Bauteile und Lötstellen.

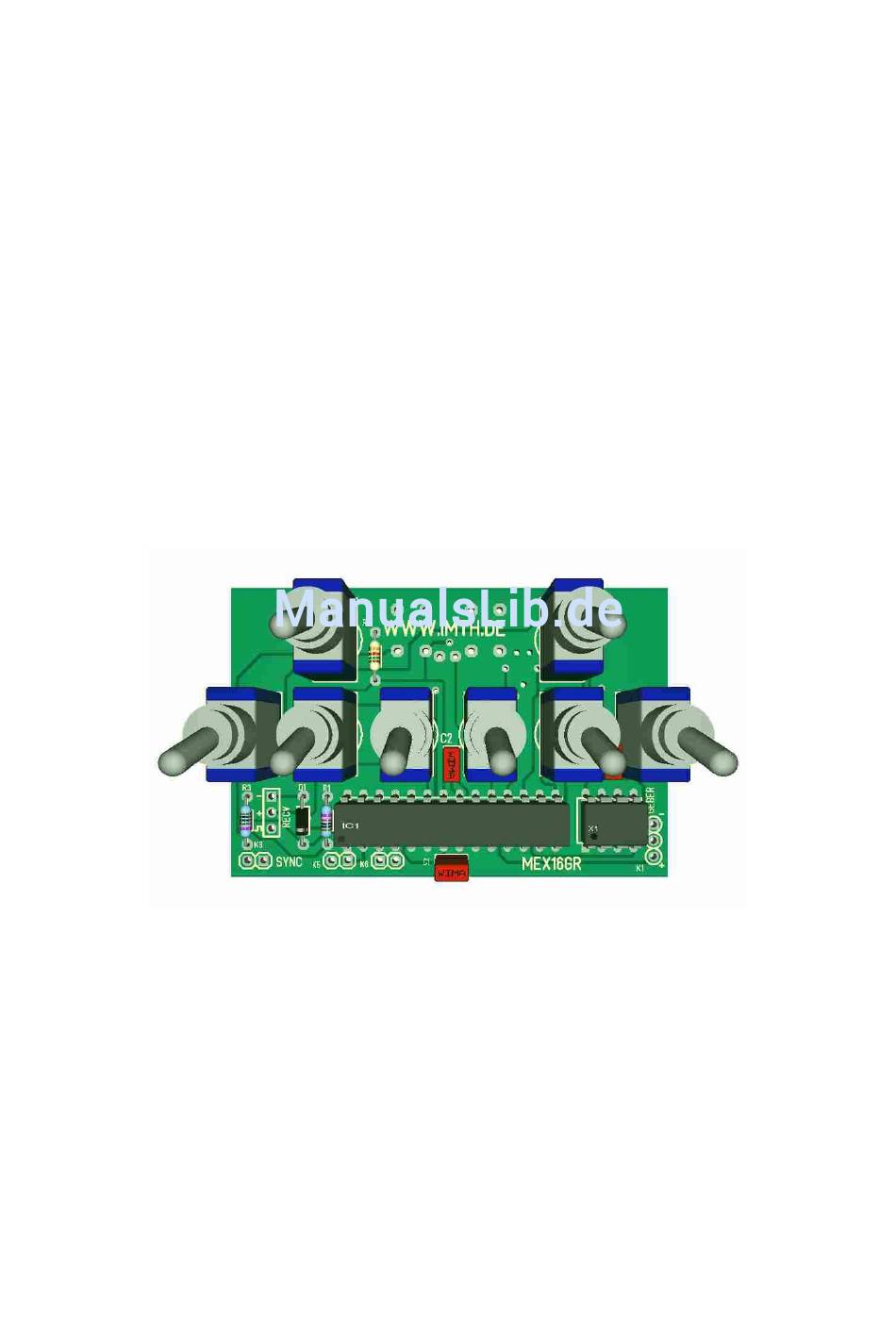

Bild 3
