Inhaltszusammenfassung für IMT Encoder MEX16GR
- Seite 1 Bau- und Bedienungsanleitung Multiswitch Encoder MEX16GR für Graupner MHz Fernsteuerungen IMT Hamburg MEX16GR...
-
Seite 2: Einleitung
Behandlung der Bauteile, des Lötens und der Umgang mit elektronischen bzw. elektrischen Bauteilen vorausgesetzt. 2. Beschreibung Mit dem Multiswitch Encoder MEX16GR erweitern Sie Ihren Sender auf 16 Schaltfunktionen. Dabei werden die Schaltzustände der Schalter seriell über einen Proportionalkanal an den Empfänger übertragen, das übernimmt der Ihnen vorliegende Encoder (MEX16GR) senderseitig. -
Seite 3: Warnhinweise
Haftungsausschluss: Sowohl die Einhaltung der Montage- und Bedienungsanleitung, als auch die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung des Moduls können von der Fa. IMT nicht überwacht werden. Daher übernimmt die Fa. IMT keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben, oder in irgendeiner Weise damit zusammenhängen. - Seite 4 LED Rot C1 / C2 / C3 Kondensator 100nF Microprocessor ATMega MCP4921 T1 / T2 Taster 1 x 3 polig gewinkelt Stiftleisten 1 x 3 polig gerade 1 x 2 polig gewinkelt Verbindungskabel 1x 3polig 1x 1polig IMT Hamburg MEX16GR...

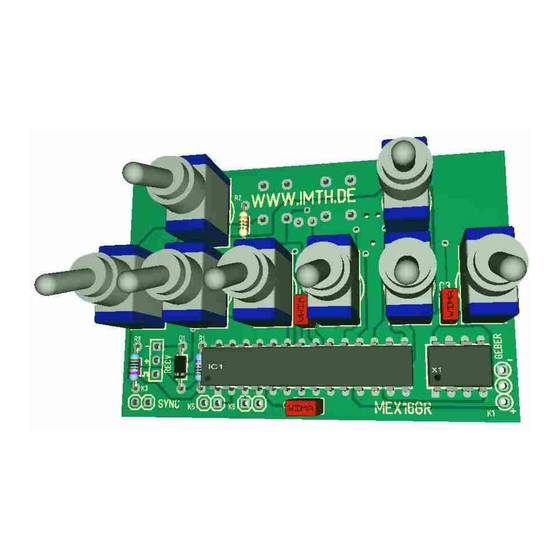

- Seite 5 Beginnen Sie mit der Bestückung der Widerstände, der Diode sowie den Kondensatoren. Achten Sie darauf, dass die Diode richtig herum eingelötet wird. Löten Sie nun die IC-Fassungen ein. Achten Sie auch hier auf die Montagerichtung. Die Kerbe der ICs muss später nach links zeigen. Bild 1 IMT Hamburg MEX16GR...
- Seite 6 Platine einlöten, müssen dazu jedoch die Stecker des Anschlusskabels entfernen. Beim Geberkabel ist dies der kleinere 3polige Stecker. An den RECV Anschluss können Sie zur Kalibrierung des Encoders Ihren Empfänger anschließen. Dieser Vorgang wird im Punkt 7 (Kalibrieren) erläutert. Bild 2 IMT Hamburg MEX16GR...
- Seite 7 Eventuell müssen Sie die Anschlussbeine erst etwas ausrichten. Achten Sie darauf das jeder Anschluss korrekt in der Fassung steckt und dass die Kerben der ICs nach links in Richtung R1 zeigen. Prüfen Sie nochmals die korrekte Bestückung aller Bauteile und Lötstellen. Bild 3 IMT Hamburg MEX16GR...
- Seite 8 Anschlusskabel an einen freien Geberanschluss an Ihrem Sender. Achten Sie unbedingt auf die Richtige Polarität. Orientieren Sie sich hierbei an den Farben der Kabel. Den SYNC Anschluss des Encoders verbinden Sie mit Hilfe des 1-poligen Kabels mit dem entsprechenden Anschluss auf der Senderplatine. IMT Hamburg MEX16GR...
- Seite 9 6. Betrieb Herzlichen Glückwunsch. Ihr IMTH Multiswitch Encoder MEX16GR ist nun einsatzbereit. Verbinden Sie ihren Empfänger mit dem Multiswitch Decoder MS16. Verwende Sie den gleichen Kanal den Sie auch beim Anschluss des Encoders in der Fernsteuerung benutzt haben. Weitere Bedienungshinweise entnehmen Sie bitte der Bedienungsanleitung des Multiswitch Decoders MS16.
- Seite 10 7. Die Kalibrierung ist abgeschlossen und die LED blinkt wieder im langsamen Rhythmus. Sollte die LED bei Punkt 5 sehr schnell blinken, konnte die Kalibrierung nicht durchgeführt werden. Prüfen Sie die Verbindung vom Empfänger zum Encoder und starten Sie die Kalibrierung neu. IMT Hamburg MEX16GR...
- Seite 11 Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Umweltschutz. Bitte erkundigen Sie sich bei den Kommunen, der Gemeindeverwaltung etc. nach einer zuständigen Entsorgungsstelle. IMT Innovative Modell Technik Hamburg Jürgen Hartwig e.K. Pezolddamm 127a D-22175 Hamburg +49 (40) 67 38 05 27 service@imth.de...
