1
2
3
4 5 6 7
10
11
1
2
1
2
3
3

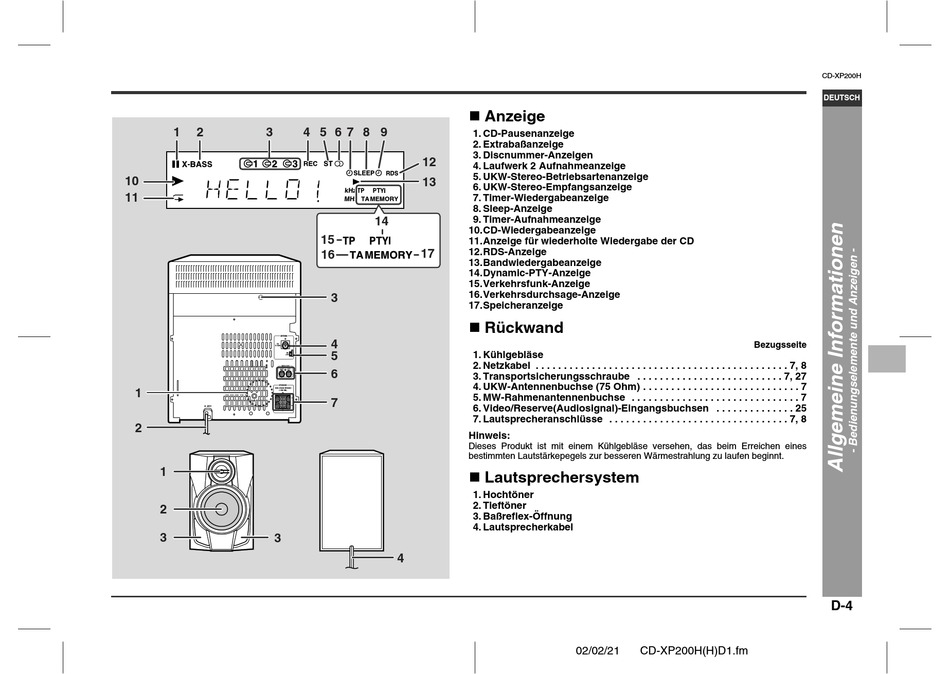

! Anzeige
8
9
1. CD-Pausenanzeige
2. Extrabaßanzeige
3. Discnummer-Anzeigen
12
4. Laufwerk 2 Aufnahmeanzeige
5. UKW-Stereo-Betriebsartenanzeige
13
6. UKW-Stereo-Empfangsanzeige
7. Timer-Wiedergabeanzeige
8. Sleep-Anzeige
9. Timer-Aufnahmeanzeige
14
10.CD-Wiedergabeanzeige
15
11.Anzeige für wiederholte Wiedergabe der CD
12.RDS-Anzeige
17
16
13.Bandwiedergabeanzeige
14.Dynamic-PTY-Anzeige
15.Verkehrsfunk-Anzeige
16.Verkehrsdurchsage-Anzeige
3
17.Speicheranzeige
! Rückwand
4
5
1. Kühlgebläse
2. Netzkabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7, 8
6
3. Transportsicherungsschraube . . . . . . . . . . . . . . . . . . . . . . . . . . 7, 27
4. UKW-Antennenbuchse (75 Ohm) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5. MW-Rahmenantennenbuchse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
7
6. Video/Reserve(Audiosignal)-Eingangsbuchsen . . . . . . . . . . . . . . 25
7. Lautsprecheranschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7, 8
Hinweis:
Dieses Produkt ist mit einem Kühlgebläse versehen, das beim Erreichen eines
bestimmten Lautstärkepegels zur besseren Wärmestrahlung zu laufen beginnt.
! Lautsprechersystem
1. Hochtöner
2. Tieftöner
3. Baßreflex-Öffnung
4. Lautsprecherkabel
4
Bezugsseite
02/02/21
CD-XP200H(H)D1.fm
CD-XP200H
DEUTSCH
D-4
