3.2 Bedienfeldübersicht
1

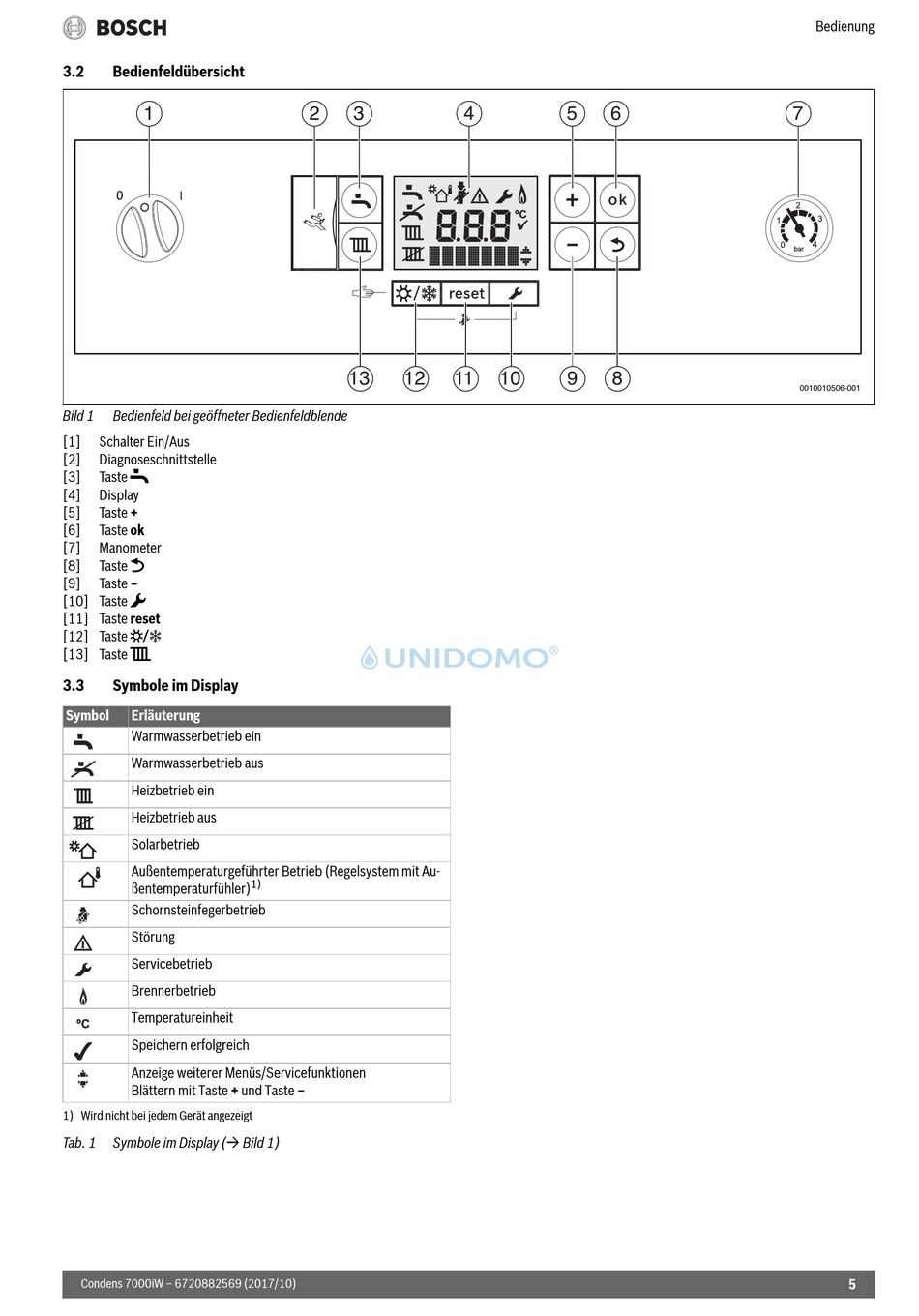

Bild 1 Bedienfeld bei geöffneter Bedienfeldblende
[1] Schalter Ein/Aus
[2] Diagnoseschnittstelle
Taste *
[3]
[4] Display
[5] Taste +
[6] Taste ok
[7] Manometer
Taste "
[8]
[9] Taste –
[10] Taste !
[11] Taste reset
[12] Taste &
[13] Taste (
3.3

Symbole im Display

Symbol Erläuterung
Warmwasserbetrieb ein
Warmwasserbetrieb aus
Heizbetrieb ein
Heizbetrieb aus
Solarbetrieb
Außentemperaturgeführter Betrieb (Regelsystem mit Au-
ßentemperaturfühler)
Schornsteinfegerbetrieb
Störung
Servicebetrieb
Brennerbetrieb
Temperatureinheit
Speichern erfolgreich
Anzeige weiterer Menüs/Servicefunktionen
Blättern mit Taste + und Taste –
1) Wird nicht bei jedem Gerät angezeigt
Tab. 1 Symbole im Display ( Bild 1)
