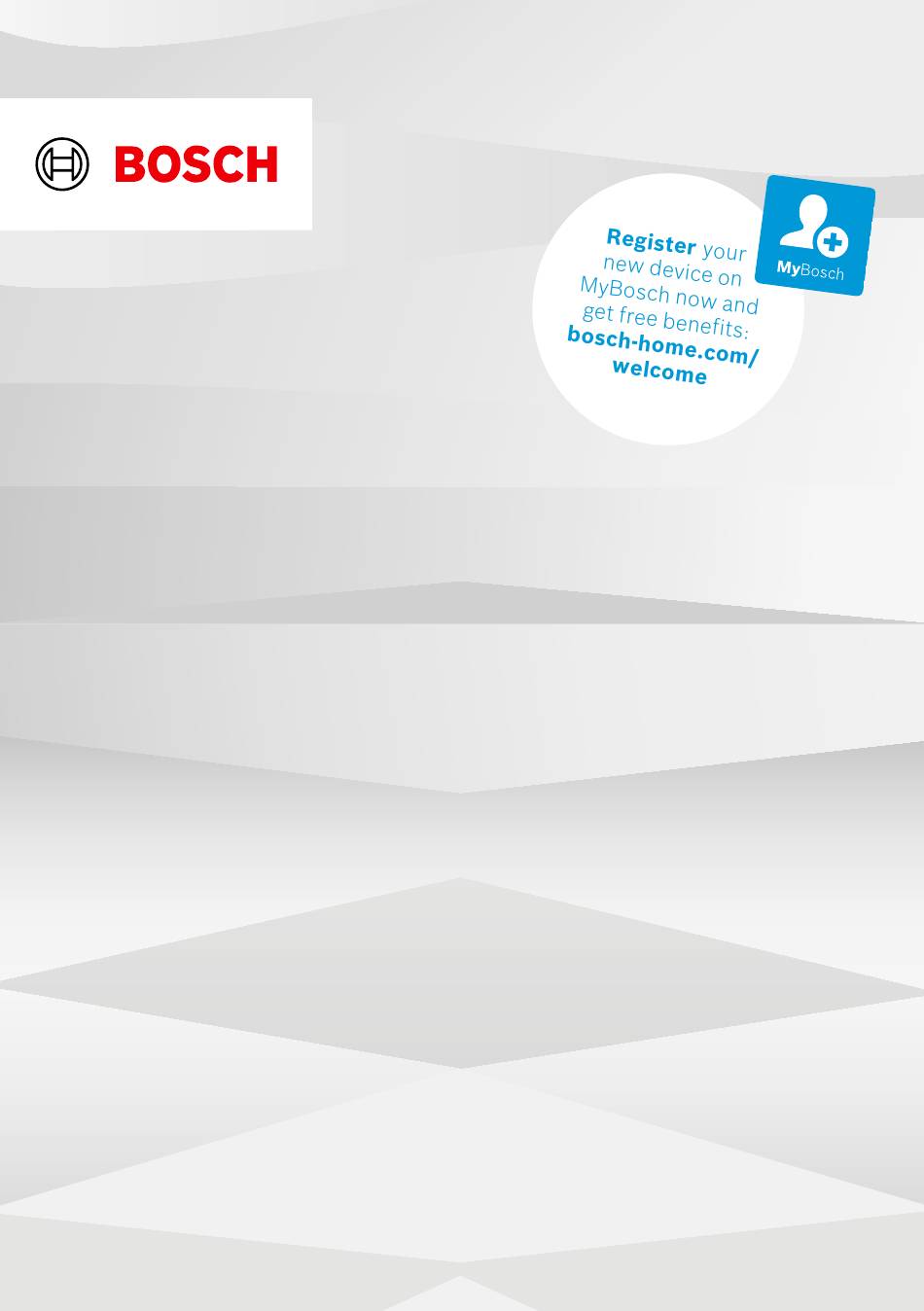

- Seite 1 Waschmaschine WAN28073CH [de] Gebrauchs- und Montage- anleitung...
- Seite 2 Weitere Informationen und Erklärungen fin- den Sie online: Inhaltsverzeichnis 1 Sicherheit ........ 4 8 Tasten ........ 23 1.1 Allgemeine Hinweise .... 4 9 Programme ........ 24 1.2 Bestimmungsgemäßer Ge- brauch ........ 4 10 Zubehör ........ 27 1.3 Einschränkung des Nutzer- kreises ........ 4 11 Wäsche ........ 27 11.1 Wäsche vorbereiten ....
- Seite 3 15 Grundeinstellungen .... 32 15.1 Übersicht der Grundein- stellungen ...... 32 15.2 Grundeinstellungen ändern... 32 16 Reinigen und Pflegen ..... 32 16.1 Trommel reinigen .... 32 16.2 Waschmittelschublade rei- nigen........ 32 16.3 Laugenpumpe reinigen .. 33 17 Störungen beheben .... 37 17.1 Notentriegelung ..... 47 18 Transportieren, Lagern und Entsorgen ........ 47 18.1 Gerät demontieren ....
- Seite 4 de Sicherheit 1 Sicherheit Beachten Sie die nachfolgenden Sicherheitshinweise. 1.1 Allgemeine Hinweise ¡ Lesen Sie diese Anleitung sorgfältig. ¡ Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf. ¡ Schließen Sie das Gerät bei einem Transportschaden nicht an. 1.2 Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur: ¡...
- Seite 5 Sicherheit de 1.4 Sichere Installation WARNUNG ‒ Stromschlaggefahr! Unsachgemäße Installationen sind gefährlich. ▶ Das Gerät nur gemäß den Angaben auf dem Typenschild an- schließen und betreiben. ▶ Das Gerät nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen. ▶ Das Schutzleitersystem der elektrischen Hausinstallation muss vorschriftsmäßig installiert sein.
- Seite 6 de Sicherheit ▶ Nur vom Hersteller zugelassene Adapter und Netzanschlusslei- tungen verwenden. ▶ Wenn die Netzanschlussleitung zu kurz ist und keine längere Netzanschlussleitung verfügbar ist, Elektrofachbetrieb kontaktie- ren, um die Hausinstallation anzupassen. WARNUNG ‒ Verletzungsgefahr! Das hohe Gerätegewicht kann beim Anheben zu Verletzungen führen.
- Seite 7 Sicherheit de Bei unsachgemäß verlegten Schläuchen und Netzanschlussleitun- gen besteht Stolpergefahr. ▶ Die Schläuche und Netzanschlussleitungen so verlegen, dass keine Stolpergefahr besteht. Wenn das Gerät an vorstehenden Bauteilen bewegt wird, wie z. B. der Gerätetür, können die Teile abbrechen. ▶ Nicht das Gerät an vorstehenden Bauteilen bewegen. VORSICHT ‒ Schnittgefahr! Scharfe Kanten am Gerät können beim Berühren zu Schnittverlet- zungen führen.
- Seite 8 de Sicherheit WARNUNG ‒ Gefahr von Gesundheitsschäden! Kinder können sich im Gerät einsperren und in Lebensgefahr ge- raten. ▶ Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der Gerätetür blockiert oder verhindert. ▶ Bei ausgedienten Geräten den Netzstecker der Netzanschluss- leitung ziehen, danach die Netzanschlussleitung durchtrennen und das Schloss der Gerätetür so weit zerstören, dass die Gerä- tetür nicht mehr schließt.
- Seite 9 Sicherheit de VORSICHT ‒ Verletzungsgefahr! Beim Steigen oder Klettern auf das Gerät kann die Abdeckplatte brechen. ▶ Nicht auf das Gerät steigen oder klettern. Beim Setzen oder Stützen auf die geöffnete Tür kann das Gerät kippen. ▶ Nicht auf die Gerätetür setzen oder stützen. ▶...
- Seite 10 de Sicherheit ▶ Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdun- gen zu vermeiden. Eindringende Feuchtigkeit kann einen Stromschlag verursachen. ▶ Vor der Reinigung den Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.
- Seite 11 Sachschäden vermeiden de Darauf achten, dass die Länge des ▶ Sachschäden vermeiden 2 Sachschäden vermei- Gewindes am Anschluss zum Was- serhahn mindestens 10 mm be- trägt. Ein zu geringer oder zu hoher Was- Sachschäden vermeiden ACHTUNG! serdruck kann die Gerätefunktion be- Ein Fehldosieren von Weichspülern, einträchtigen.
- Seite 12 de Umweltschutz und Sparen Das Gerät nur mit Wasser und ei- Waschtemperatur bei leicht und nor- ▶ nem weichen, feuchten Tuch reini- mal verschmutzter Wäsche reduzie- gen. ren. Bei Kontakt mit dem Gerät sofort ▶ a Bei niedrigeren Temperaturen ver- alle Waschmittelreste, Sprühnebel- braucht das Gerät weniger Ener- reste oder Rückstände entfernen.
- Seite 13 Aufstellen und Anschließen de Hinweis: Beim Gerät wurde werksei- Aufstellen und Anschließen 4 Aufstellen und tig ein Funktionstest durchgeführt. Dabei können Wasserflecken im Ge- Anschließen rät entstehen, die der erste Wasch- gang entfernt. Aufstellen und Anschließen 4.1 Gerät auspacken Die Lieferung besteht aus: ¡ Waschmaschine ACHTUNG! ¡...
- Seite 14 de Aufstellen und Anschließen port auf. Aufstellort Anforderungen → "Transportsicherungen einsetzen", Sockel Das Gerät mit Seite 47 Haltelaschen → Seite 27 be- Die Schläuche aus den Halterun- festigen. gen ziehen. Holzbalkendecke Das Gerät auf ei- ner wasserbe- ständigen Holz- platte (Stärke mind. 30 mm) aufstellen, die fest mit dem Fuß- boden ver- schraubt ist.
- Seite 15 Aufstellen und Anschließen de Die 4 Hülsen entfernen. 4.5 Gerät anschließen Wasserzulaufschlauch anschließen WARNUNG Stromschlaggefahr! Das Gerät enthält spannungsführen- de Teile. Das Berühren von span- nungsführenden Teilen ist gefährlich. Nicht das elektrische Aquastop- ▶ Ventil in Wasser tauchen. Die 4 Abdeckkappen einsetzen. Hinweis: Stellen Sie sicher, dass Sie das Gerät an einen Wasserzulauf mit einer Sicherheitseinrichtung gegen...
- Seite 16 de Aufstellen und Anschließen Die Anschlussdaten des Geräts fin- ACHTUNG! Beim Abpumpen steht der Wasserab- den Sie in den Technischen Daten laufschlauch unter Druck und kann → Seite 50. sich von der installierten Anschluss- Den Netzstecker auf festen Sitz stelle lösen. prüfen. Den Wasserablaufschlauch gegen ▶...
- Seite 17 Vor dem ersten Gebrauch de Die Kontermuttern mit einem Etwa 1 Liter Leitungswasser in die Schraubenschlüssel der Schlüssel- Kammer II füllen. weite 17 handfest gegen das Ge- häuse festziehen. Pulvervollwaschmittel mit Sauer- stoffbleiche in die Kammer II einfül- Den Gerätefuß dabei festhalten len.
- Seite 18 de Vor dem ersten Gebrauch schalten. → "Grundlegende Bedienung", Seite 28...
- Seite 19 Kennenlernen de Kennenlernen 6 Kennenlernen Kennenlernen 6.1 Gerät Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts. Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form. Wartungsklappe der Laugen- Transportsicherungen pumpe → Seite 33 → Seite 14 Tür Wasserzulaufschlauch → Seite 15 Waschmittelschublade → Seite 19 6.2 Waschmittelschublade Bedienfeld → Seite 20 Hinweis: Beachten Sie die Angaben Wasserablaufschlauch...
- Seite 20 de Kennenlernen Dosierhilfe für Flüssigwasch- mittel → "Dosierhilfe für Flüssig- waschmittel einsetzen", Seite 29 Kammer II: Waschmittel für die Hauptwäsche Kammer : Weichspüler Kammer I: Waschmittel für die Vorwäsche 6.3 Bedienfeld Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand. Programme → Seite 24 Programmwähler → Seite 28 Display → Seite 21...
- Seite 21 Display de Display 7 Display Im Display sehen Sie die aktuellen Einstellwerte, Auswahlmöglichkeiten oder Display Hinweistexte. Beispielhafte Displayanzeige Anzeige Beschreibung 0:40 Voraussichtliche Programmdauer oder Restzeit des Pro- gramms in Stunden und Minuten. Programmendezeit → "Tasten", Seite 23 Empfehlung der maximalen Beladungsmenge für das ein- gestellte Programm in kg.
- Seite 22 de Display Anzeige Beschreibung ¡ leuchtet: Die Kindersicherung ist aktiviert. ¡ blinkt: Die Kindersicherung ist aktiviert und das Gerät wurde bedient. → "Kindersicherung deaktiveren", Seite 31 Verkürzte Programmdauer ist aktiviert. → "Tasten", Seite 23 leuchtet: Das Spannungskontrollsystem hat das Pro- gramm aufgrund von unzulässigen Spannungsunterschrei- tungen pausiert.
- Seite 23 Tasten de Tasten 8 Tasten Die Auswahl der Programmeinstellungen ist abhängig vom eingestellten Pro- Tasten gramm. Taste Auswahl mehr Informationen ¡ starten Programm starten, abbrechen oder pausieren. ¡ abbrechen ¡ pausieren ¡ aktivieren Verkürzte Programmdauer aktivieren oder deaktivieren. ¡ deaktivieren Hinweis: Der Energieverbrauch erhöht sich.
- Seite 24 de Programme Programme 9 Programme Programme Hinweis: Die Pflegeetiketten der Wäsche geben Ihnen zusätzliche Hinweise zur Programmwahl. Programm Beschreibung max. Bela- dung (kg) Baumwolle Strapazierfähige Textilien aus Baumwolle, Leinen und Mischgewebe waschen. Auch geeignet als zeitverkürztes Programm für nor- mal verschmutzte Wäsche, wenn Sie aktivieren.
- Seite 25 Programme de Programm Beschreibung max. Bela- dung (kg) ¡ max. 1400 U/min Pflegeleicht Textilien aus Synthetik und Mischgewebe waschen. Programmeinstellung: ¡ max. 40 °C ¡ max. 1200 U/min Schnell / Mix Textilien aus Baumwolle, Leinen, Synthetik und Mischgewebe waschen. Geeignet für leicht verschmutzte Wäsche. Programmeinstellung: ¡...
- Seite 26 de Programme Programm Beschreibung max. Bela- dung (kg) Hygiene Plus Strapazierfähige Textilien aus Baumwolle, Leinen und Mischgewebe waschen. Geeignet für Allergiker und bei erhöhten hygieni- schen Ansprüchen. Hinweis: Wenn die eingestellte Temperatur erreicht ist, bleibt diese während des gesamten Waschpro- zesses konstant. Programmeinstellung: ¡...
- Seite 27 Zubehör de Zubehör 10 Zubehör Verwenden Sie Originalzubehör. Es Zubehör ist auf Ihr Gerät abgestimmt. Hinweis: Einige Zubehöre sind in weiteren Farben verfügbar. Kontaktie- ren Sie den → "Kundendienst", Seite 48. Verwendung Bestell- nummer Verlängerung Was- Kaltwasser- oder Aquastop-Wasserzulauf- WMZ2381 serzulaufschlauch schlauch verlängern (2,50 m). Haltelaschen Standsicherheit des Geräts verbessern.
- Seite 28 de Waschmittel und Pflegemittel ¡ große und kleine Wäschestücke Grundlegende Bedienung 13 Grundlegende zusammen waschen ¡ Wäsche mit frischen Flecken um- Bedienung gehend waschen ¡ Wäsche mit getrockneten Flecken Grundlegende Bedienung vorbehandeln und mehrmals wa- 13.1 Gerät einschalten schen Voraussetzung: Das Gerät ist sach- ¡...
- Seite 29 Grundlegende Bedienung de Die Waschmittelschublade einset- Voraussetzungen ¡ Die Wäsche ist vorbereitet und sor- zen. tiert. → "Wäsche", Seite 27 13.6 Dosierhilfe für Flüssig- ¡ Die Trommel ist leer. waschmittel verwenden Die Tür öffnen. Um Flüssigwaschmittel zu dosieren, Die Wäsche in die Trommel legen. können Sie in der Waschmittelschub- Die Tür schließen.
- Seite 30 de Grundlegende Bedienung Voraussetzungen 13.7 Waschmittel und Pflege- ¡ Die Wäsche ist eingelegt. mittel einfüllen → "Wäsche einlegen", Seite 28 ¡ Das Programm ist gestartet. Hinweise → "Programm starten", Seite 30 ¡ Nutzen Sie die Dosierhilfe für Flüs- sigwaschmittel nicht bei gelartigen Ca. 10 Minuten nach dem Pro- Waschmitteln, Waschpulver, akti- grammstart auf drücken.
- Seite 31 Kindersicherung de 13.12 Programm bei Spül- Kindersicherung 14 Kindersicherung stopp fortsetzen Sichern Sie Ihr Gerät gegen ein ver- Kindersicherung Voraussetzungen sehentliches Bedienen an den Be- ¡ Der Spülstopp ist aktiviert. dienelementen. → "Tasten", Seite 23 ¡ Der letzte Spülgang des eingestell- 14.1 Kindersicherung aktivie- ten Programms ist beendet und die Wäsche liegt im Spülwasser.
- Seite 32 de Grundeinstellungen Die gewünschte Grundeinstellung Grundeinstellungen 15 Grundeinstellungen mit dem Programmwähler auswäh- len. → Seite 32 Sie können die Grundeinstellungen Grundeinstellungen Um den Wert zu ändern, auf Ihres Geräts auf Ihre Bedürfnisse ein- drücken. stellen. Um die Änderung zu speichern, das Gerät ausschalten. 15.1 Übersicht der Grundein- stellungen Reinigen und Pflegen 16 Reinigen und Pflegen...
- Seite 33 Reinigen und Pflegen de Den Einsatz runterdrücken und die Den Einsatz einsetzen und einras- Waschmittelschublade entfernen. ten. Den Einsatz von unten nach oben Die Öffnung für die Waschmittel- herausziehen. schublade reinigen. Die Waschmittelschublade und Die Waschmittelschublade ein- den Einsatz mit Wasser und Bürste schieben.
- Seite 34 de Reinigen und Pflegen Die Wartungsklappe öffnen und VORSICHT - Verbrühungsge- abnehmen. fahr! Die Waschlauge wird beim Waschen mit hohen Temperaturen heiß. Nicht die heiße Waschlauge berüh- ▶ ren. Um die Waschlauge in das Gefäß abfließen zu lassen, die Ver- schlusskappe abziehen. Ein ausreichend großes Gefäß un- ter die Öffnung schieben.
- Seite 35 Reinigen und Pflegen de Den Pumpendeckel einsetzen. Laugenpumpe reinigen Sicherstellen, dass die Bauteile Voraussetzung: Die Laugenpumpe ‒ des Pumpendeckels korrekt ist leer. → Seite 33 montiert sind. Da sich noch Restwasser in der Laugenpumpe befinden kann, den Pumpendeckel vorsichtig heraus- drehen. Durch grobe Verschmutzungen ‒...
- Seite 36 de Reinigen und Pflegen Vor dem nächsten Waschen Um zu verhindern, dass beim nächs- ten Waschen Waschmittel ungenutzt in den Ablauf fließt, führen Sie ein ge- eignetes Programm zum Abpumpen durch, nachdem Sie die Laugenpum- pe entleert haben. Den Wasserhahn öffnen. Den Netzstecker einstecken.
- Seite 37 Störungen beheben de Störungen beheben 17 Störungen beheben Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Störungen beheben Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktie- ren. So vermeiden Sie unnötige Kosten. WARNUNG Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. Nie das Gerät oder die Eigenschaften des Geräts technisch verändern.
- Seite 38 de Störungen beheben Störung Ursache und Störungsbehebung "E:30 / -80" Stellen Sie sicher, dass der Pumpendeckel bis zum ▶ Anschlag in das Gerät eingeschraubt ist. Der Griff des Pumpendeckels muss senkrecht stehen. Waschmitteldosierung ist zu hoch. Sofortmaßnahme: Mischen Sie einen Esslöffel ▶...
- Seite 39 Störungen beheben de Störung Ursache und Störungsbehebung "E:35 / -10" Wasser ist in der Bodenwanne. Schließen Sie den Wasserhahn. ▶ Rufen Sie den Kundendienst. ▶ → "Kundendienst", Seite 48 Gerät ist undicht. Schließen Sie den Wasserhahn. ▶ Rufen Sie den Kundendienst. ▶ → "Kundendienst", Seite 48 blinkt.
- Seite 40 de Störungen beheben Störung Ursache und Störungsbehebung "E:30/-20" Füllen Sie während des Betriebs kein zusätzliches ▶ Wasser in das Gerät ein. Magnetventil defekt. Rufen Sie den Kundendienst. ▶ → "Kundendienst", Seite 48 Alle anderen Fehlerco- Funktionsstörung des. Schalten Sie das Gerät aus und wieder ein. Wenn die Meldung erneut erscheint, trennen Sie das Gerät von der Stromzufuhr für mindestens 30 Sekunden, indem Sie den Stecker ziehen oder die...
- Seite 41 Störungen beheben de Störung Ursache und Störungsbehebung Tür lässt sich nicht öff- – – – ist aktiviert. nen. Setzen Sie das Programm fort indem Sie Schleu- ▶ dern oder ein geeignetes Programm zum Abpum- pen wählen und drücken. → "Programm bei Spülstopp fortsetzen", Seite 31 Temperatur ist zu hoch.
- Seite 42 de Störungen beheben Störung Ursache und Störungsbehebung Waschlauge wird nicht Verringern Sie beim nächsten Waschgang mit glei- ▶ abgepumpt. cher Beladung die Waschmittelmenge. Unzulässige Verlängerung am Wasserablaufschlauch montiert. Entfernen Sie unzulässige Verlängerungen am Was- ▶ serablaufschlauch. → "Gerät anschließen", Seite 15 Pumpendeckel ist nicht vollständig eingeschraubt. Stellen Sie sicher, dass der Pumpendeckel bis zum ▶...
- Seite 43 Störungen beheben de Störung Ursache und Störungsbehebung Wasser ist in der Wasser ist unterhalb des sichtbaren Bereichs. Trommel nicht sicht- Kein Fehler - keine Handlung notwendig. ▶ bar. Füllen Sie während des Betriebs kein zusätzliches ▶ Wasser in das Gerät ein. Trommel ruckelt nach Ursache ist ein interner Motortest.
- Seite 44 de Störungen beheben Störung Ursache und Störungsbehebung Programm Schleudern Abflussrohr oder Wasserablaufschlauch ist verstopft. startet nicht. Reinigen Sie das Abflussrohr und den Wasserab- ▶ laufschlauch. Abflussrohr oder Wasserablaufschlauch ist geknickt oder eingeklemmt. Stellen Sie sicher, dass das Abflussrohr und der ▶ Wasserablaufschlauch nicht geknickt oder einge- klemmt sind.
- Seite 45 Störungen beheben de Störung Ursache und Störungsbehebung Knitterbildung. Wählen Sie für die Textilart geeignete Programme ▶ aus. Waschmittel oder Zu viel Waschmittel / Weichspüler in der Waschmittel- Weichspüler tropft von schublade . der Manschette und Beachten Sie beim Dosieren von Flüssigwaschmit- ▶...
- Seite 46 de Störungen beheben Störung Ursache und Störungsbehebung Waschmittelrückstän- Waschmittel können wasserunlösliche Stoffe enthal- de auf der trockenen ten, die sich auf der Wäsche ablagern. Wäsche. Bürsten Sie die Wäsche nach dem Waschen und ▶ Trocknen aus. Am Wasserzulauf- Wasserzulaufschlauch ist nicht korrekt / fest ange- schlauch läuft Wasser schlossen.
- Seite 47 Transportieren, Lagern und Entsorgen de 17.1 Notentriegelung 18.2 Transportsicherungen einsetzen Tür entriegeln Um Transportschäden zu vermeiden, Voraussetzung: Die Laugenpumpe sichern Sie das Gerät vor dem Trans- ist leer. → Seite 33 port mit den Transportsicherungen. ACHTUNG! Auslaufendes Wasser Die 4 Abdeckkappen mit einem kann zu Sachschäden führen. Schraubendreher entfernen.
- Seite 48 de Kundendienst 18.4 Altgerät entsorgen Kundendienst 19 Kundendienst Durch umweltgerechte Entsorgung Funktionsrelevante Original-Ersatztei- Kundendienst können wertvolle Rohstoffe wieder- le gemäß der entsprechenden Öko- verwendet werden. design-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer WARNUNG von mindestens 10 Jahren ab dem Gefahr von Gesundheitsschäden! Inverkehrbringen Ihres Geräts inner- Kinder können sich im Gerät einsper- halb des Europäischen Wirtschafts-...
- Seite 49 Kundendienst de 19.2 AQUA-STOP-Garantie Zusätzlich zu Gewährleistungsansprü- chen gegen den Verkäufer aus dem Kaufvertrag und zusätzlich zu unserer Herstellergarantie leisten wir Ersatz zu folgenden Bedingungen. ¡ Sollte durch einen Fehler unseres Aqua-Stop-Systems ein Wasser- schaden verursacht werden, so er- setzen wir Schäden privater Ge- braucher.
- Seite 50 de Verbrauchswerte Verbrauchswerte 20 Verbrauchswerte Die folgenden Informationen werden gemäß der EU-Ökodesign-Verordnung ge- Verbrauchswerte geben. Die angegebenen Werte für andere Programme als Eco 40-60 sind nur Richtwerte und wurden in Anlehnung an die geltende Norm EN60456 ermittelt. Programm Bela- Pro- Ener- Was- Maxi- Schleu- Rest-...
- Seite 51 Technische Daten de tiv finden Sie die Modellkennung Gerätetiefe mit 106,3 cm auch in der ersten Zeile des EU-Ener- geöffneter Tür gielabels. Gewicht 67,8 kg Maximale Bela- 8,0 kg dungsmenge Netzspannung 220-240 V, 50 Hz Minimale In- 10 A stallationsabsi- cherung Nennleistung 2300 W Leistungsaufnah- ¡ Aus-Zustand: 0,15 W ¡...
