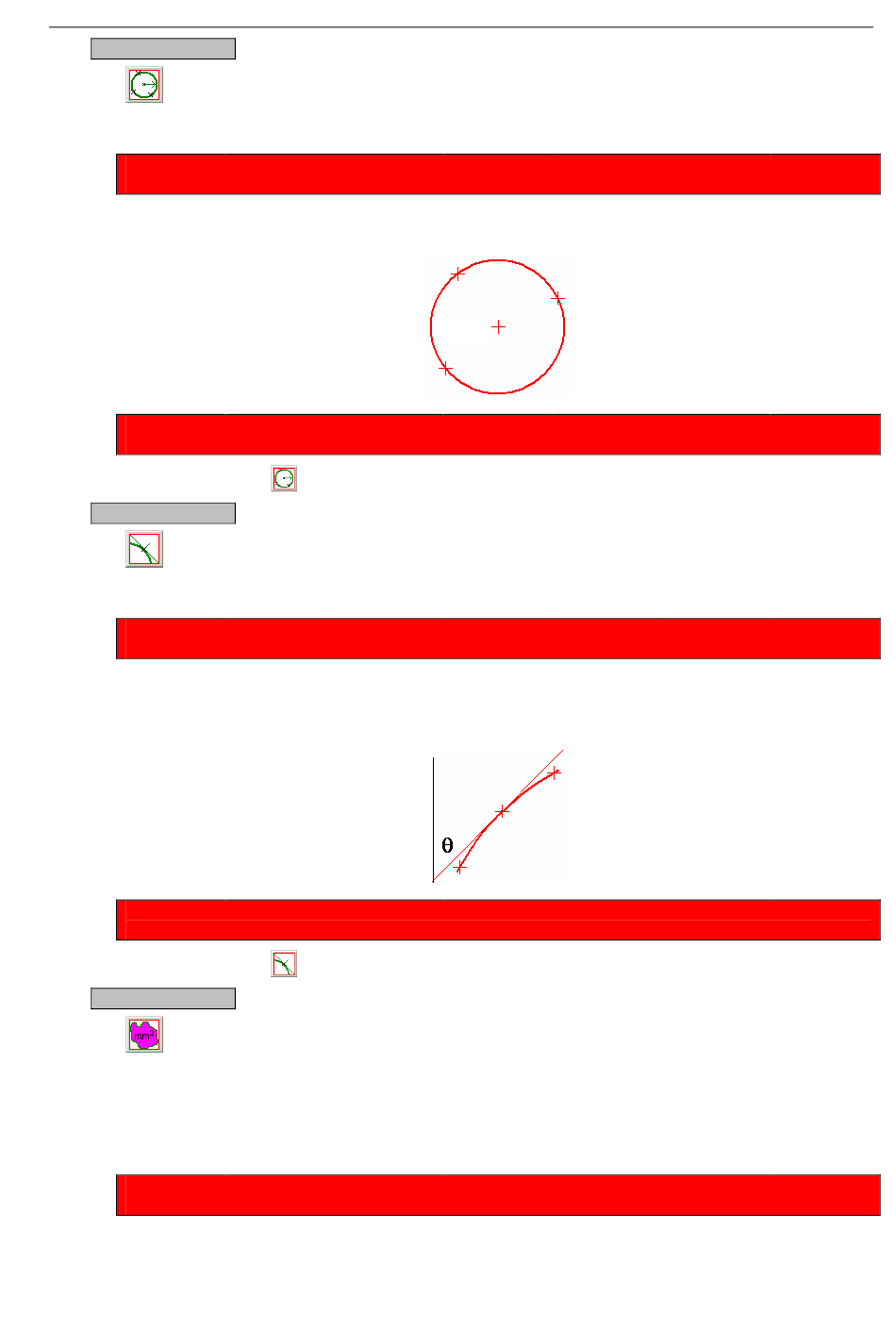

Radius
Misst den Radius eines Kreises, der durch drei Mauspunkte definiert wird.
1. Durch einen Klick auf die Option/Button wird folgende Meldung eingeblendet:
Drei beliebige Punkte im zu messenden Kreis anklicken. Klicken Sie auf den Button Messungen, um die
Messungen zu beenden.
2. Klicken Sie an drei Stellen eines Kreises. Das System zeichnet, entsprechend der drei Punkte, einen
Kreis, markiert die Mitte des Kreises und gibt den Radius R in mm an.
Drei beliebige Punkte im zu messenden Kreis anklicken. Klicken Sie auf den Button Messungen, um die
Messungen zu beenden. RADIUS = 15.7 mm.
3. Klicken Sie auf
Tangente
Misst den Neigungswinkel einer Tangentiallinie an einem Punkt eines Kreises.
1. Durch einen Klick auf die Option/Button wird folgende Meldung eingeblendet:
Klicken Sie auf den Punkt an dem Sie die Tangente messen möchten, danach auf zwei weitere Punkte im Kreis.
Ein weiterer Klick auf den Button beendet die Funktion wieder.
2. Klicken Sie auf einen Punkt im Kreis, an der die Tangente anliegen soll.
3. Klicken Sie auf zwei weitere Punkte im Kreis. Das System zeichnet entsprechend der drei Punkte
einen Kreis und zeigt den Winkel (-90
Klicken Sie auf den Punkt an dem Sie die Tangente messen möchten, danach auf zwei weitere Punkte im Kreis.
Ein weiterer Klick auf den Button beendet die Funktion wieder. TANGENT = 80.4 ° zur Vertikale
4. Klicken Sie auf
Fläche messen
Misst die Fläche eines Merkmals (z.B. einer Ziffer) innerhalb des Hauptbilds. Die Funktion
benötigt ausreichend Kontrastunterschied zwischen Merkmal und Hintergrund (z.B. Merkmal Intensität
>50%, Hintergrund Intensität <50% oder umgekehrt).
1. Verändern Sie wenn nötig den Kontrast des Bildes (Seite 28).
2. Durch einen Klick auf die Option/Button wird folgende Meldung eingeblendet:
Klicken Sie auf ein Objekt im Bild um dessen Fläche zu messen. Ein weiterer Klick auf den Button beendet die
Funktion wieder. Fläche messen =.
3. Klicken Sie mit der Maus in das Merkmal. Das System füllt die Fläche des Merkmals mit der aktuell
ausgewählten Farbe (Seite 35) und zeigt den Flächeninhalt in mm
6: Hauptfenster Menüs
R
um die Funktion wieder zu beenden.
o
< θ < 90
um die Funktion wieder zu beenden.
o
) der Tangente zur Vertikalen in Grad.
2
.
Hauptfenster Menü
43
