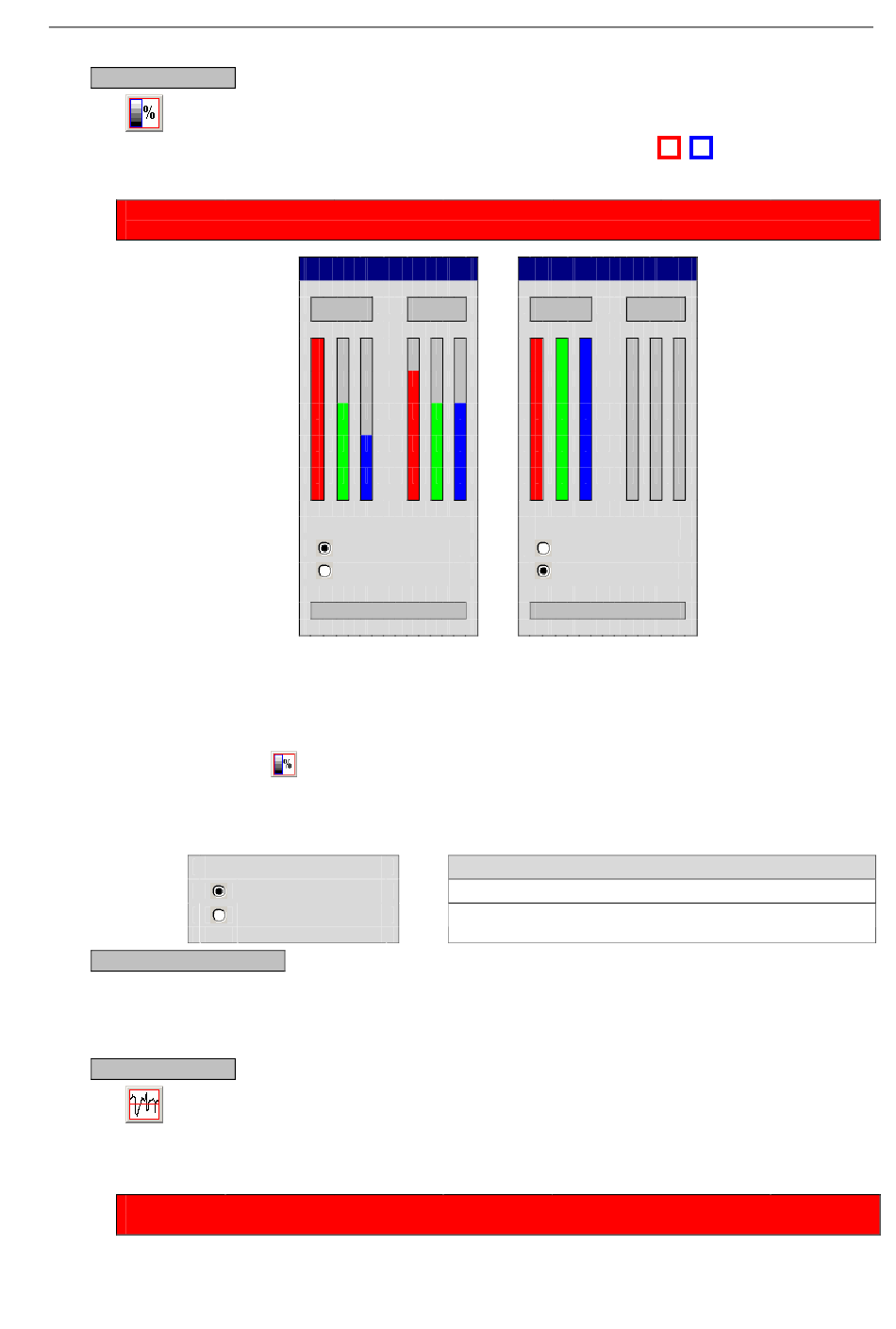

Pixel Intensität
Pixelwert
Misst die durchschnittliche Pixel Intensität (als % des Maximum) zweier Messfelder (wie oben) im
Hauptbild (Seite 21). Klicken Sie auf die Option/Button um die Messfelder
Nachricht einzublenden:
Klicken und Verschieben Sie zur Intensitätsmessung die Messfelder in den gewünschten Bereich. Ein weiterer
Klick auf den Button beendet die Funktion wieder.
1. Verändern Sie wenn nötig die Größe der Messfelder über die N x N Option (Seite 40).
2. Durch Klicken und Ziehen können Sie die Messfelder zu jeder beliebigen Stelle des Fensters ziehen.
Die Pixel Intensitätswerte werden in dem oben dargestellten Dialog angezeigt.
3. Klicken Sie auf
Kalibrierung
Wählt die Art der Pixel Intensitätswerte.
------ Kalibrierung ------
Absolute
Relative
Schwarz/Weiß setzen
Setzt den höchsten Pixel Intensitäts Wert auf 100% und den kleinsten auf 0%. Wurde die Kalibrierungsart
ursprünglich auf Absolut gesetzt, wird auf Relative Kalibrierung umgestellt (siehe oben).
Geometrische Messungen
Pixel Graph
Stellt die Pixel Intensitätswerte entlang einer Linie im Hauptbild grafisch dar. Beachten Sie bitte
dass abhängig von den VSC Einstellungen die Intensität der Kameraausleuchtung variieren kann.
1. Nach Starten der Funktion wird im Hauptbild eine horizontale Linie dargestellt:
Klicken Sie auf das Bild, um die Graustufenwerte entlang einer Linie anzuzeigen. Ein weiterer Klick auf den
Button beendet die Funktion wieder.
6: Hauptfenster Menüs
52% 48%
------ Kalibrierung ------
Absolut
Relativ
Schwarz/Weiß setzen
Absolute Kalibrierung
um die Funktion wieder zu beenden.
Absolute % Werte.
◄
% Werte sind relativ zur Intensität, definiert über die Schwarz/Weiß
◄
setzen Funktion (siehe unten).
,
100% 0%
------ Kalibrierung ------
Absolut
Relativ
Schwarz/Weiß setzen
Relative Kalibrierung
Pixel Intensitätswerte
Hauptfenster Menü
und folgende
41
