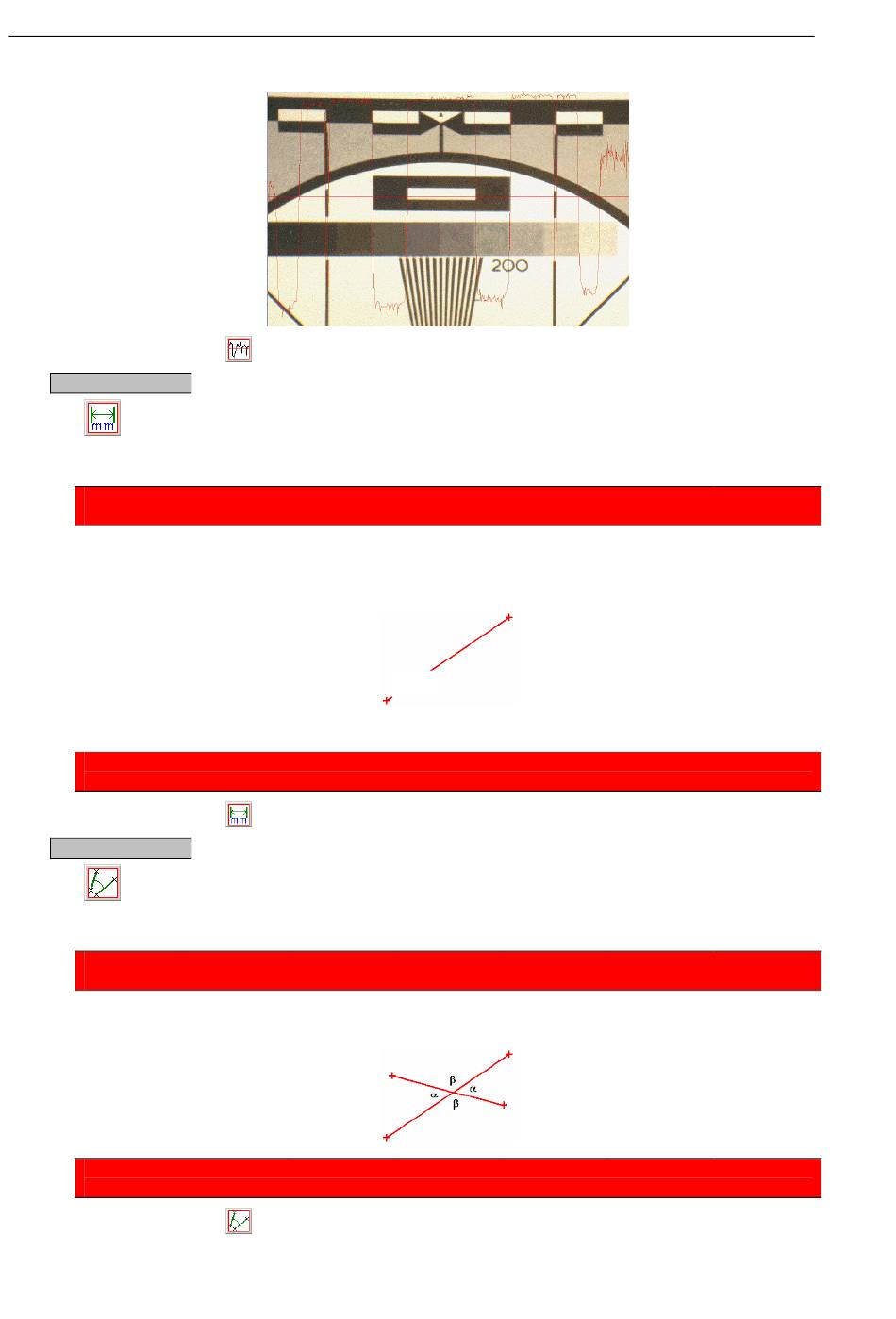

Foster + Freeman VSC5000 Handbuch Seite 60

Hauptfenster Menü
2. Durch Klicken und Ziehen läst sich die Linie an jede beliebige Position im Bild verschieben. Die
grafische Darstellung wird, wie im unteren Bild, dargestellt.
3. Klicken Sie auf
Länge
Misst die Länge einer Linie zweier Punkte, welche mit der Maus gesetzt werden.
1. Durch einen Klick auf die Option/Button wird folgende Meldung eingeblendet:
Durch Klicken und Ziehen der Maus die Messlinie erstellen. Ein weiterer Klick auf den Button beendet die
Funktion wieder.
2. Klicken Sie auf den gewünschten Anfangspunkt und ziehen Sie die Linie an den gewünschten
Endpunkt. Die Nachrichtenleiste zeigt Ihnen die aktuelle Länge der Linie in mm.
3. Lassen Sie die Maustaste los um die Linie und deren Länge L anzuzeigen.
Durch Klicken und Ziehen der Maus die Messlinie erstellen. Ein weiterer Klick auf den Button beendet die
Funktion wieder. LÄNGE = 56mm.
4. Klicken Sie auf
Winkel
Misst den Innen- und Außenwinkel zweier Linien, welche durch vier Mauspunkte definiert wurden.
1. Durch einen Klick auf die Option/Button wird folgende Meldung eingeblendet:
Durch Klicken und Ziehen der Maus die beiden Messlinien erstellen. Int = , Ext = . Ein weiterer Klick auf den
Button beendet die Funktion wieder.
2. Erstellen Sie durch Klicken und Ziehen zwei Linien. Die Nachrichtenleiste zeigt den Innen- (α < 90
und den Außenwinkel (β > 90
Durch Klicken und Ziehen der Maus die beiden Messlinien erstellen. Int = 52.0 , Ext = 128.0. Ein weiterer Klick
auf den Button beendet die Funktion wieder.
3. Klicken Sie auf
42
um die Funktion wieder zu beenden.
L
um die Funktion wieder zu beenden.
o
) zwischen den zwei Linien in Grad an.
um die Funktion wieder zu beenden.
VSC5000: Video Spektral Komparator
o
)
