UCL-4
Large Cantilever Mount With Universal Adapter
Instruction Manual
EN
Manual De Instrucciones
ES
FR
Manuel D'instructions
DE
Benutzerhandbuch
NL
Instructiehandleiding
IT
Manuale Di Istruzioni
PL
Instrukcja Obsługi
CZ
Návod K Obsluze
HU
Kezelési Kézikönyv
GK
Εγχειριδιο Οδηγιων
PT
Manual De Instruções
DA
Brugervejledning
FI
Asennusopas
SV
Monteringsanvisning
RO
Manual Cu Instrucţiuni
BL
Ръководство За Работа
ET
Juhend
LV
Lietošanas Pamācība
LT
Naudojimo Instrukcija
SL
Navodila
SK
Návod Na Obsluhu
RU
Руководство По Эксплуатации
TR
Talimat Kilavuzu
NO
Bruksanvisning
AR
آﺘﻴﺐ اﻟﺘﻌﻠﻴﻤﺎت
CN
说明手册
JP
取扱説明書
EN
Images may differ from actual product
ES
El producto real puede variar respecto a la
imagen mostrada.
FR
Le produit réel peut différer de l'illustration.
DE
Abbildung weicht möglicherweise von
tatsächlichem Produkt ab.
NL
De afbeelding kan verschillend zijn van het
eigenlijke product.
IT
L'immagine può non corrispondere al prodotto
effettivo.
PL
Rzeczywisty produkt może się różnić od
przedstawionego na ilustracji.
CZ
Obrázek se může od skutečného produktu lišit.
HU
A kép eltérhet a tényleges terméktől.
GK
Η εικόνα μπορεί να διαφέρει από το προϊόν που
έχετε.
PT
As imagens poderão divergir do produto real
DA
Billederne kan variere fra det faktiske produkt
ULN #
10238
UCL-4 = L27-10238-CON-041709vE-CC
PN #
Maximum screen size: 52"
Maximum weight 125 lbs - 56 KG
CAUTION: DO NOT EXCEED MAXIMUM LISTED
WEIGHT CAPACITY. SERIOUS INJURY OR PROPERTY
DAMAGE MAY OCCUR!
FI
Kuvat voivat erota itse tuotteesta
SV
Bilder kan skilja sig från befintlig produkt
RO
Este posibil ca imaginile să difere faţă de produsul real
BL
Възможно е изображенията да се различават от
продукта в действителност
ET
Pildid võivad tegelikust tootest erineda
LV
Attēli var atšķirties no pašreizējā izstrādājuma
LT
Paveikslėliai gali skirtis nuo tikrojo produkto
SL
Slike se lahko razlikujejo od dejanskega izdelka
SK
Obrázky sa môžu od skutočného produktu odlišovať.
RU
Изображение товара, представленное в этом
документе, может отличаться от реального внешнего
вида товара.
TR
Resimler, gerçek ürünle farklılık gösterebilir
NO
Bildene kan variere i forhold til det faktiske produktet
AR
ﻗﺪ ﺗﺨﺘﻠﻒ اﻟﺼﻮر ﻋﻦ اﻟﻤﻨﺘﺞ اﻟﻔﻌﻠﻲ
CN
示图可能与实际产品不同
JP
画像は実際の製品とは異なる場合があります。
VERSION
E
Werbung
Verwandte Anleitungen für Omnimount UCL-4
Inhaltszusammenfassung für Omnimount UCL-4

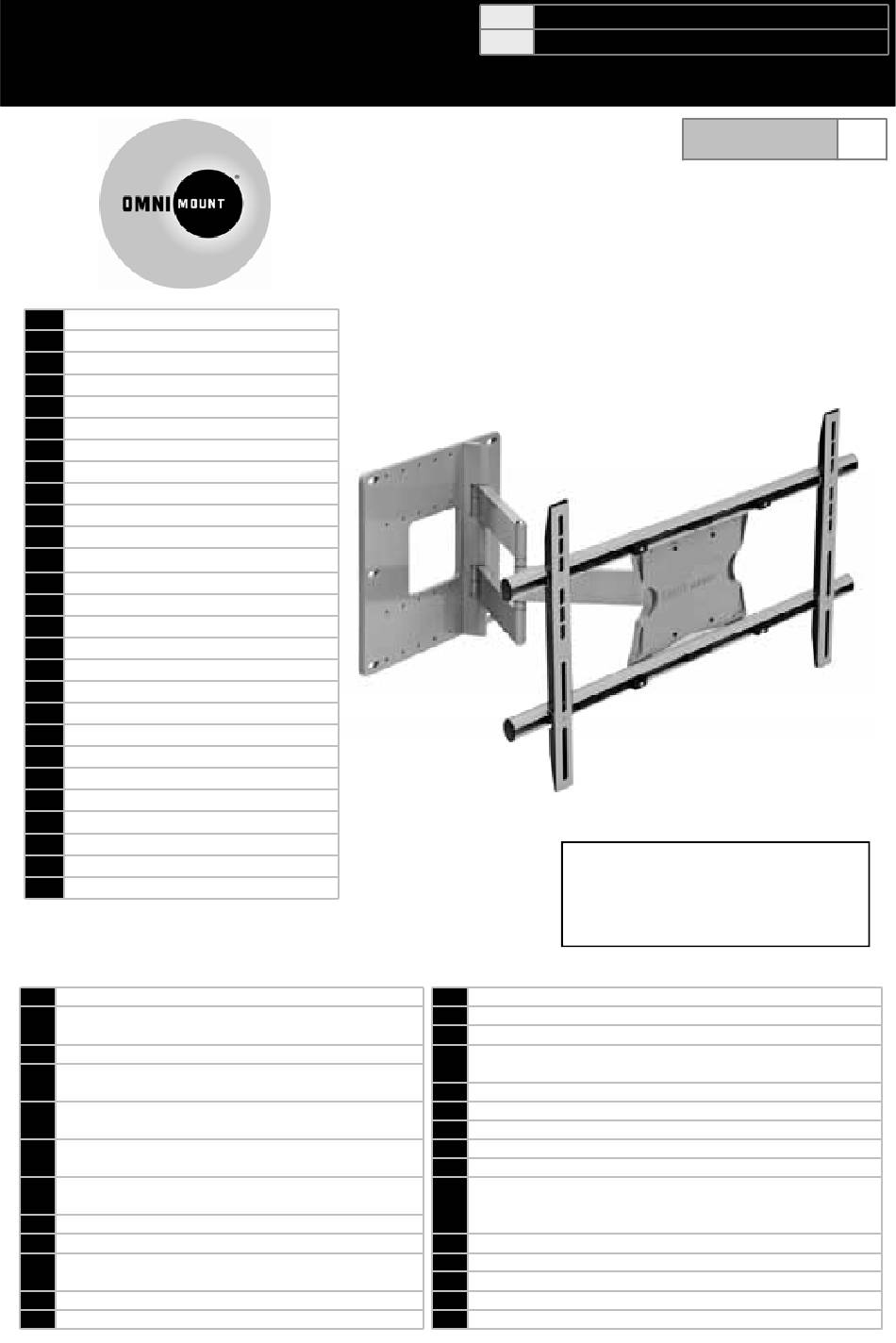

- Seite 1 UCL-4 ULN # 10238 UCL-4 = L27-10238-CON-041709vE-CC PN # Large Cantilever Mount With Universal Adapter VERSION Instruction Manual Manual De Instrucciones Manuel D’instructions Benutzerhandbuch Instructiehandleiding Manuale Di Istruzioni Instrukcja Obsługi Návod K Obsluze Kezelési Kézikönyv Εγχειριδιο Οδηγιων Manual De Instruções...
