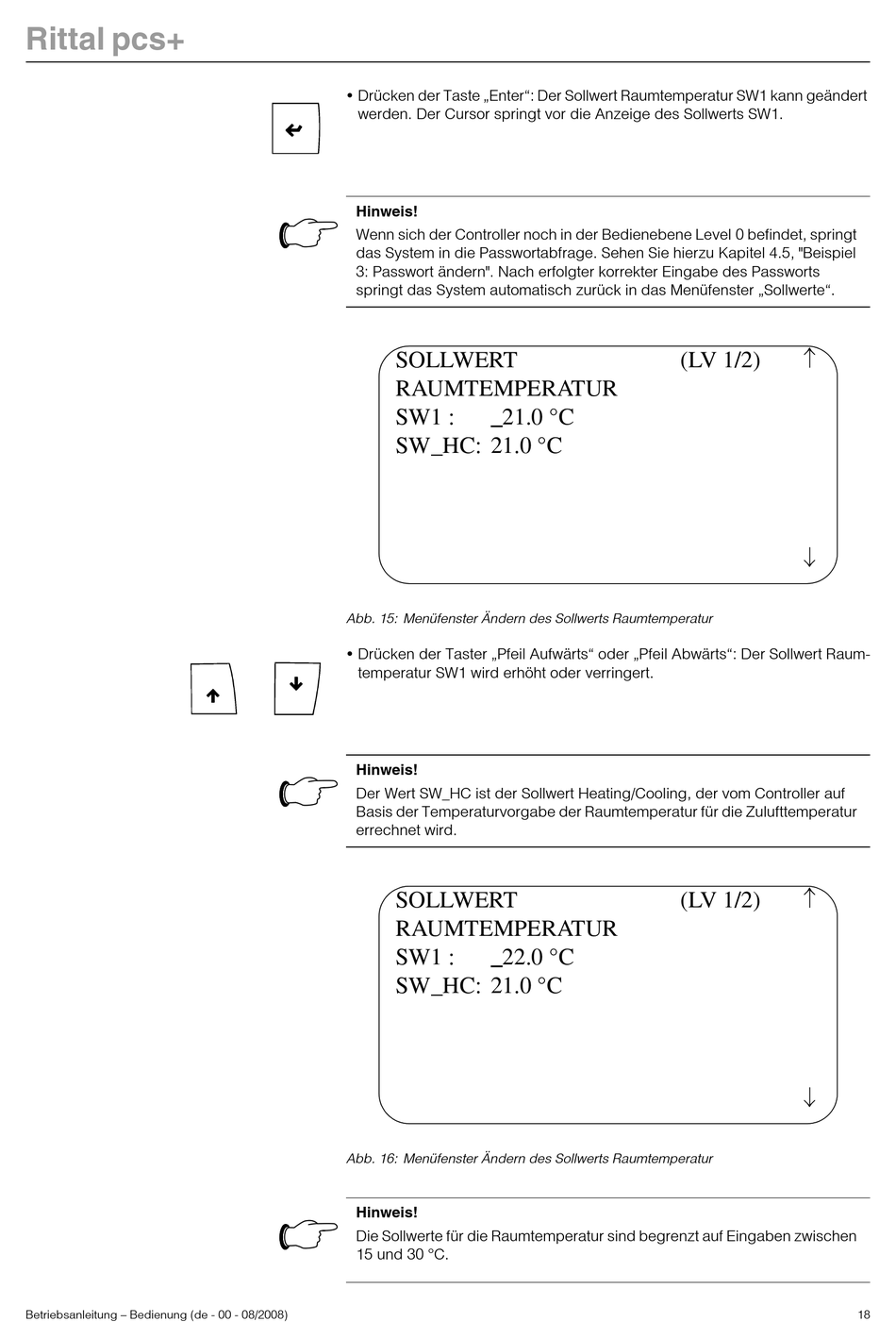

Rittal pcs+ Betriebsanleitung Seite 18

Rittal pcs+
Betriebsanleitung – Bedienung (de - 00 - 08/2008)
• Drücken der Taste „Enter": Der Sollwert Raumtemperatur SW1 kann geändert
werden. Der Cursor springt vor die Anzeige des Sollwerts SW1.
Hinweis!
Wenn sich der Controller noch in der Bedienebene Level 0 befindet, springt
das System in die Passwortabfrage. Sehen Sie hierzu Kapitel 4.5, "Beispiel
3: Passwort ändern". Nach erfolgter korrekter Eingabe des Passworts
springt das System automatisch zurück in das Menüfenster „Sollwerte".
SOLLWERT
RAUMTEMPERATUR
SW1 : _21.0 °C
SW_HC: 21.0 °C
Abb. 15: Menüfenster Ändern des Sollwerts Raumtemperatur
• Drücken der Taster „Pfeil Aufwärts" oder „Pfeil Abwärts": Der Sollwert Raum-
temperatur SW1 wird erhöht oder verringert.
Hinweis!
Der Wert SW_HC ist der Sollwert Heating/Cooling, der vom Controller auf
Basis der Temperaturvorgabe der Raumtemperatur für die Zulufttemperatur
errechnet wird.
SOLLWERT
RAUMTEMPERATUR
SW1 : _22.0 °C
SW_HC: 21.0 °C
Abb. 16: Menüfenster Ändern des Sollwerts Raumtemperatur
Hinweis!
Die Sollwerte für die Raumtemperatur sind begrenzt auf Eingaben zwischen
15 und 30 °C.
Z
(LV 1/2)
b
Z
(LV 1/2)
b
18
