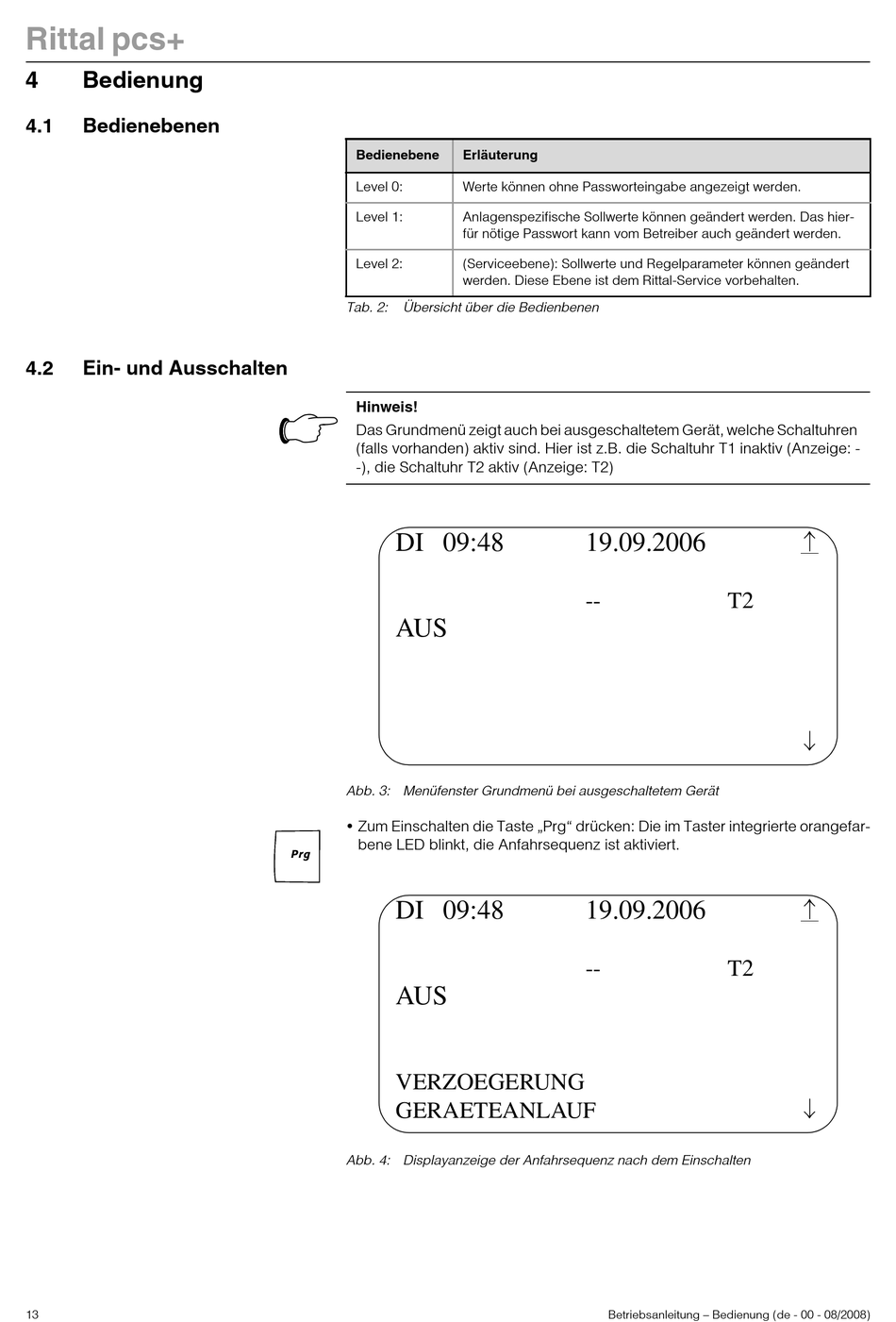

Bedienung; Bedienebenen; Ein- Und Ausschalten - Rittal Pcs+ Betriebsanleitung

Rittal pcs+
4

Bedienung

4.1

Bedienebenen

4.2

Ein- und Ausschalten

13
Bedienebene Erläuterung
Level 0: Werte können ohne Passworteingabe angezeigt werden.
Level 1: Anlagenspezifische Sollwerte können geändert werden. Das hier-
für nötige Passwort kann vom Betreiber auch geändert werden.
Level 2: (Serviceebene): Sollwerte und Regelparameter können geändert
werden. Diese Ebene ist dem Rittal-Service vorbehalten.
Tab. 2: Übersicht über die Bedienbenen
Hinweis!
Das Grundmenü zeigt auch bei ausgeschaltetem Gerät, welche Schaltuhren
(falls vorhanden) aktiv sind. Hier ist z.B. die Schaltuhr T1 inaktiv (Anzeige: -
-), die Schaltuhr T2 aktiv (Anzeige: T2)
DI 09:48
AUS
Abb. 3: Menüfenster Grundmenü bei ausgeschaltetem Gerät
• Zum Einschalten die Taste „Prg" drücken: Die im Taster integrierte orangefar-
bene LED blinkt, die Anfahrsequenz ist aktiviert.
DI 09:48
AUS
VERZOEGERUNG
GERAETEANLAUF
Abb. 4: Displayanzeige der Anfahrsequenz nach dem Einschalten
19.09.2006
-- T2
19.09.2006
-- T2
Betriebsanleitung – Bedienung (de - 00 - 08/2008)
