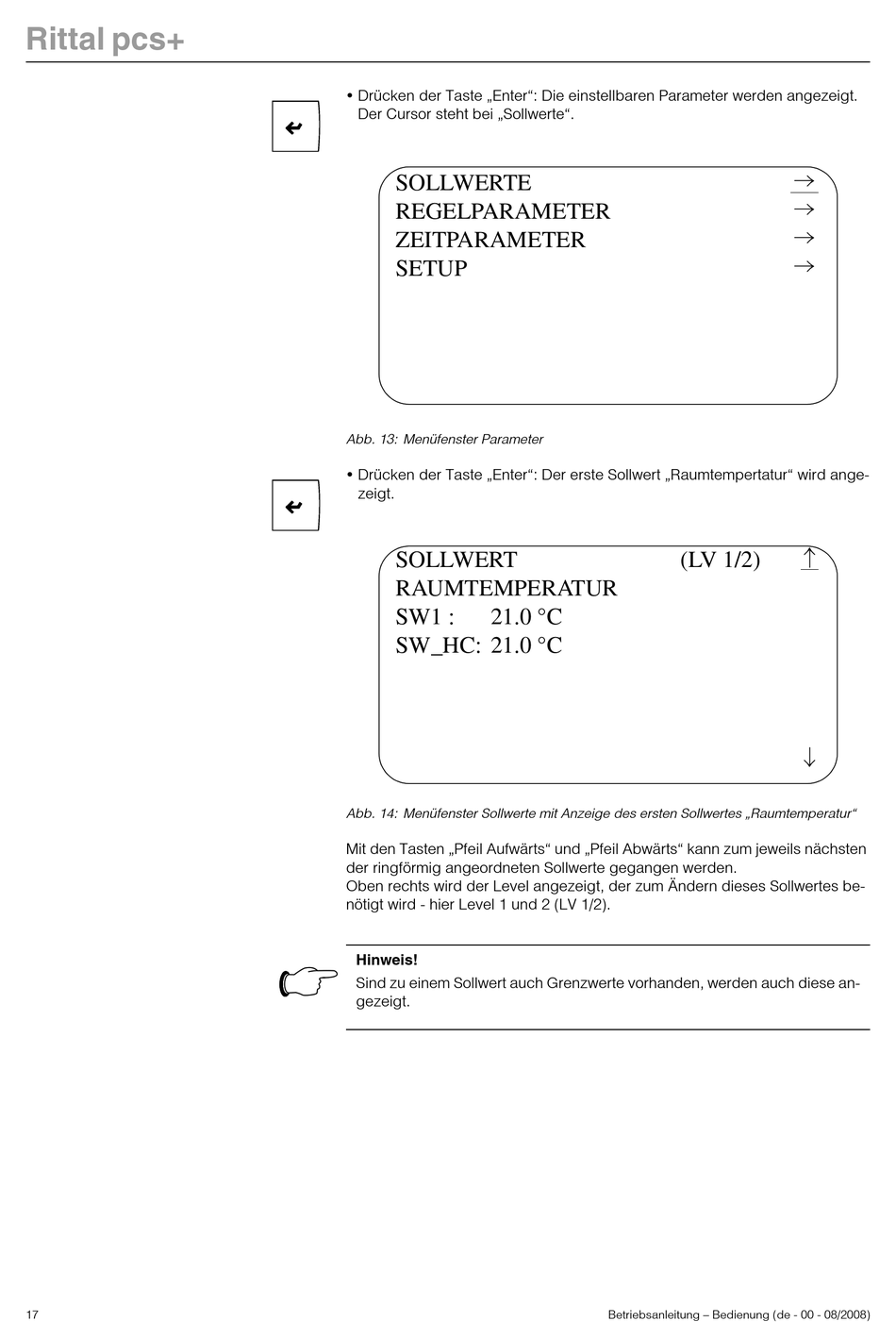

Rittal pcs+ Betriebsanleitung Seite 17

Rittal pcs+
17
• Drücken der Taste „Enter": Die einstellbaren Parameter werden angezeigt.
Der Cursor steht bei „Sollwerte".
SOLLWERTE
REGELPARAMETER
ZEITPARAMETER
SETUP
Abb. 13: Menüfenster Parameter
• Drücken der Taste „Enter": Der erste Sollwert „Raumtempertatur" wird ange-
zeigt.
SOLLWERT
RAUMTEMPERATUR
SW1 : 21.0 °C
SW_HC: 21.0 °C
Abb. 14: Menüfenster Sollwerte mit Anzeige des ersten Sollwertes „Raumtemperatur"
Mit den Tasten „Pfeil Aufwärts" und „Pfeil Abwärts" kann zum jeweils nächsten
der ringförmig angeordneten Sollwerte gegangen werden.
Oben rechts wird der Level angezeigt, der zum Ändern dieses Sollwertes be-
nötigt wird - hier Level 1 und 2 (LV 1/2).
Hinweis!
Sind zu einem Sollwert auch Grenzwerte vorhanden, werden auch diese an-
gezeigt.
(LV 1/2)
Betriebsanleitung – Bedienung (de - 00 - 08/2008)
