Rittal pcs+
3.2

Display

3.2.1 Navigationsmöglichkeiten
Betriebsanleitung – Bedienelemente (de - 00 - 08/2008)
Hinweis!
Die leuchtenden grünen LEDs in den Tasten „Escape", „Pfeil Aufwärts", „En-
ter" und „Pfeil Abwärts" zeigen die Spannungsversorgung an!
DI 09:48
AUS

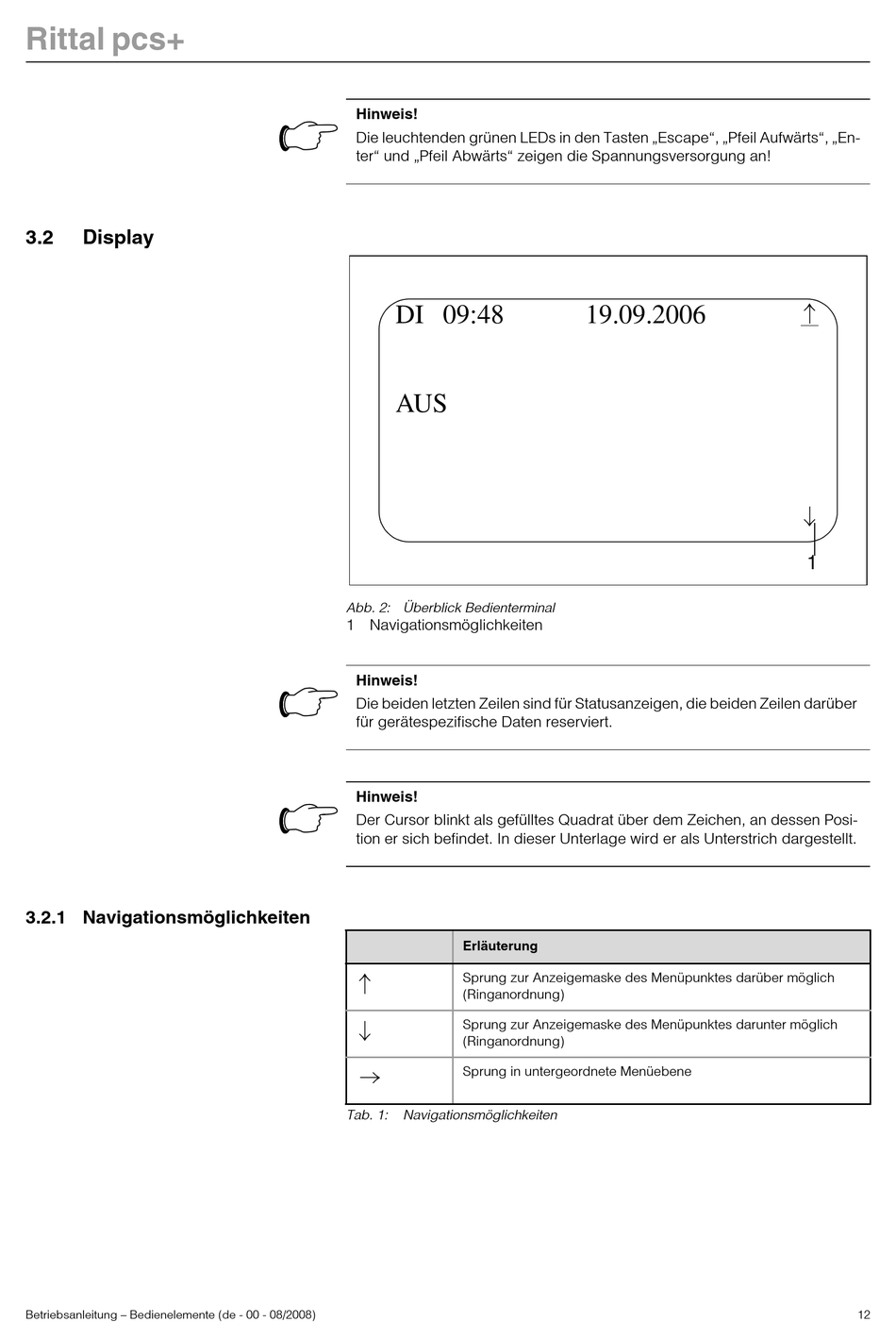

Abb. 2: Überblick Bedienterminal
1 Navigationsmöglichkeiten
Hinweis!
Die beiden letzten Zeilen sind für Statusanzeigen, die beiden Zeilen darüber
für gerätespezifische Daten reserviert.
Hinweis!
Der Cursor blinkt als gefülltes Quadrat über dem Zeichen, an dessen Posi-
tion er sich befindet. In dieser Unterlage wird er als Unterstrich dargestellt.
Erläuterung
Z
Sprung zur Anzeigemaske des Menüpunktes darüber möglich
(Ringanordnung)
b
Sprung zur Anzeigemaske des Menüpunktes darunter möglich
(Ringanordnung)
Y
Sprung in untergeordnete Menüebene
Tab. 1: Navigationsmöglichkeiten
19.09.2006
Z
b
1
12
