RAVAK ROSA I Montageanleitung Seite 3

D
Die Montage des rostfreien
Griffes ROSA I, II
GRUNDMONTAGESATZ
1. Rostfreier ROSA I, II L (R)
2. Stellschraube mit dem Innensechskant
3. Zapfen M8
∅
4. Unterlegscheibe 8,5 mm
5. Schraubenmutter M8
6. Matrizenniet M8
7. Imbus - Schlüssel 3
8. Selbstklebeschablone A, B
9. Kunststoff-Unterlegscheibe
1
9
1
OUT
8
2
∅ 11
3
3
4
9
6
5
8
6
7
2
7
3
2
9
4
5
Ravak Gesellschaft für Sanitärprodukte mbH, Alexanderstrasse 58, D - 45472 Mülheim an der Ruhr
Tel. (0208) 37789-30 Fax. (0208) 37789-55, www.ravak.de, www.ravak.com, e-mail: info@ravak.de
Der Hersteller behält sich das Recht auf eine Änderung von Preis, technischen Parametern oder weiteren Tatsachen
Auf die Badewanne ROSA I, II wird der Griff in den geformten Mittelteil, in der Nähe von
Überfall, montiert. Er schließt mit seiner Form an die Linien der Badewanne an, deshalb
hat er verschiedene Endstücke und er KANN NICHT verkehrt genutzt werden. Für die
1 Stück
linke Badewanne gibt es eine L Griffausführung, für die rechte eine R -Ausführung.
2 Stücke
Inwieweit es möglich ist, werden die Griffe noch vor dem Einbau der Badewanne
2 Stücke
montiert. Ihr Vorteil ist jedoch, dass sie auch nachträglich in eine vorher installierte
2 Stücke
Badewanne montiert werden können.
2 Stücke
Zur Wahl der geeignetsten Lage und vor allem Höhe empfehlen wir, die Anbringung des
2 Stücke
Griffes an der Badewanne praktisch zu überprüfen. Die empfohlene Bestückung ist
1 Stück
waagerecht - ca. 30 bis 35 mm unter dem oberen Rand der Badewanne.
2 Stücke
In optimaler Lage müssen die Anlageflächen des Griffes die Abrundung der Badewanne
2 Stücke kopieren. Die Stellschrauben des Griffes befinden sich auf der unteren Seite.
Die Montage des Griffes in eine eingebaute Badewanne
Mit Rücksicht auf die Notwendigkeit einer Verwendung von speziellem Werkzeug empfehlen wir, die
Montage einem Fachservice zu anvertrauen.

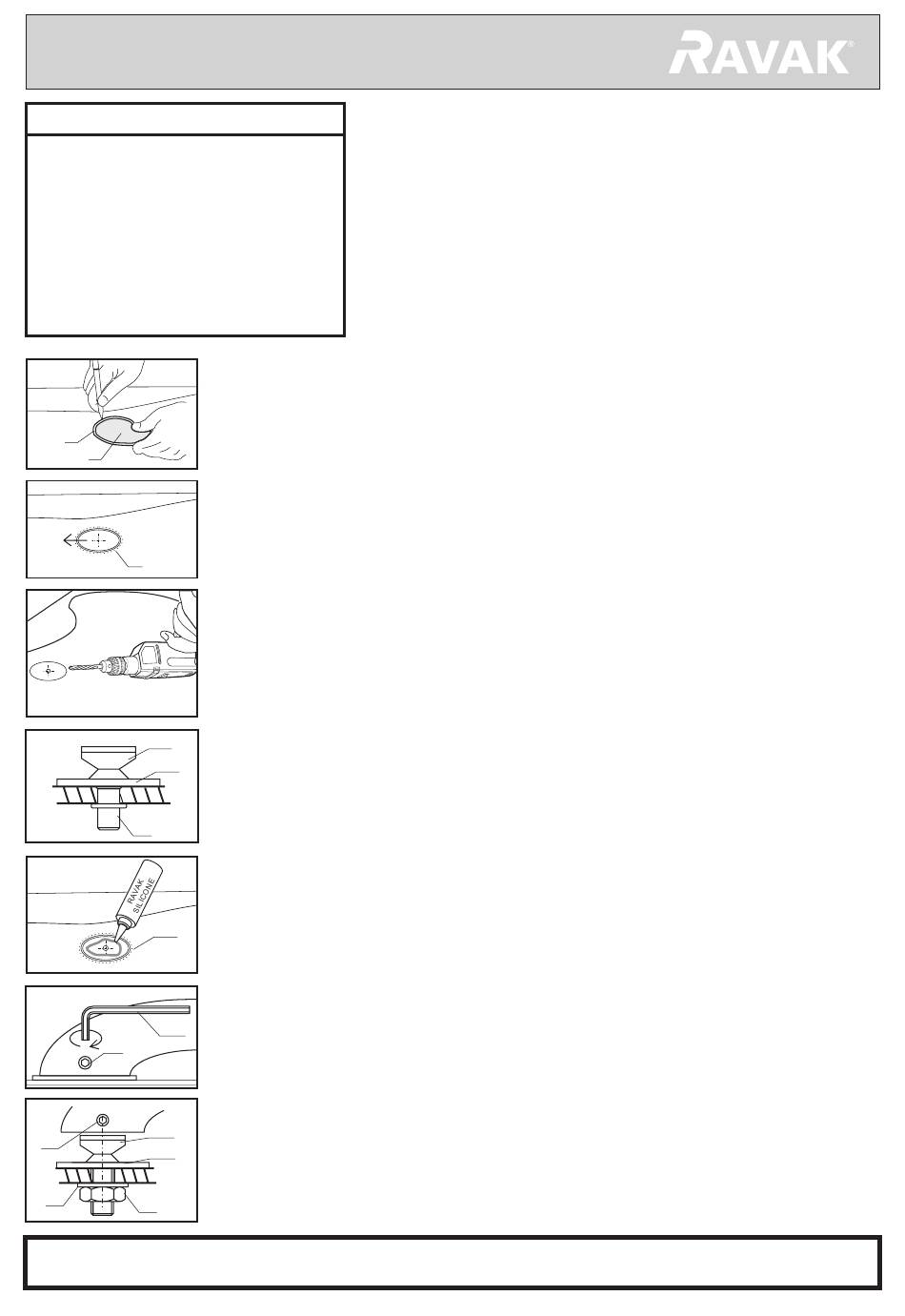

1. Auf die Enden des Griffes setzen Sie Kunststoff-Unterlegscheiben der betreffenden Größe auf. Suchen Sie die
richtige Lage mit einer Drehung der Unterlegscheibe um 180°. Legen Sie den Griff in die gewählte Lage auf die
Badewanne und bezeichnen Sie mit einem weichen Bleistift auf der Badewanne einen genauen Umriss des
Anlageteiles.
2. Aus der größeren Schablone
größeren vorgezeichneten Umriss auf der Badewanne. Richten Sie die Schablone mit dem Pfeil und den
Buchstaben OUT außerhalb des Griffraumes. In der Ausführung R oder L werden die Schablonen mit einer
Umdrehung um 180° angeklebt. Schreiten Sie auf dieselbe Weise auch am anderen Ende des Griffes fort. Die
bezeichneten Öffnungen kontrollieren Sie noch visuell mit einemAnlegen des Griffes zur Badewanne.
3. In der Stelle, die auf der Schablone bezeichnet ist, bohren Sie aus der Innenseite der Badewanne Öffnungen von
∅
ca. 3 mm, nachfolgend Öffnungen von 11mm. Bohren Sie sehr vorsichtig, nur mit einer kleinen Anpresskraft, mit
höheren Drehungen, senkrecht zur Badewanne. Auf die Zapfen schrauben Sie Matrizenniete und legen Sie sie in
den ausgebohrten Öffnungen ein. Überprüfen Sie dieAufsetzung des Griffes. Reißen Sie die Schablone ab.
4. Mit einer Nietanlage befestigen den Matrizenniet . Legen Sie eine Kunststoff-Unterlegscheibe wieder auf ihre
Stelle auf der Badewanne so an, um eine genaue Überdeckung mit abgezeichneter Form zu erzielen. Mittels einer
Verschraubung des Zapfens befestigen Sie die Unterlegscheibe zur Badewanne. Schreiten Sie auf dieselbe Weise 3
auch am anderen Ende des Griffes fort. Überprüfen Sie dieAnschraubung des Griffes.
5. Vor einer endgültigen Befestigung des Griffes tragen Sie am Rand der Kunststoff-Unterlegscheibe Silikonkitt auf.
6. Setzen Sie den Griff auf die Zapfen ein und mit einem Nachziehen der Stellschrauben mit dem Schlüssel
befestigen Sie den Griff. Die genaue Lage der Kunststoff-Unterlegscheibe unter dem Ende des Griffes kann nach
einem Nachlassen des Zapfens korrigiert werden.
Montage des Griffes vor dem Einbau der Badewanne
7. Installieren Sie den Griff vor dem Einbau der Badewanne, können Sie anstatt eines Matrizennietes klassische
Schraubenmuttern mit einer Unterlegscheibe verwenden, von der Außenseite der Badewanne nachgezogen. 5
Die Öffnung für die Schraube bohrt man mit einem
ACHTUNG
Zur Wartung dürfen keine Abrasionsmittel (z. B. Schleifpasten) und keine aggressiven Chemikalien (z. B.
Lösungsmittel, Azeton usw.) verwendet werden. Der Hersteller trägt keine Verantwortung für Schäden, die durch
eine fehlerhafte Montage, Verwendung oder Behandlung des Produktes verursacht werden. Die Wartung wird
nur mit einem Abwischen der Lack- oder Chromteile, Gläser und Kunststoffe mit einer Nutzung spezieller
Reinigungsmittel durchgeführt. Der Hersteller empfehlt die Reihe RAVAK ANTICALC; RAVAK CLEANER dient
zur Beseitigung von alten und vernachlässigten Verschmutzungen aus den Glasoberflächen, Rahmen der
Duschkabinen, Email- und Akrylbadewannen, Waschbecken und Wasserbatterien; RAVAK DESINFECTANT es
handelt sich um ein spezielles Reinigungsmittel mit wesentlichen Antibakteriell- und Antischimmelwirkungen. Der
Hersteller behält sich das Recht einer Produktinnovation vor. Die Garantiefrist beträgt 24 Monate ab dem
Verkaufstag. Sämtliche detaillierten Informationen hinsichtlich der Montage, Verwendung und Wartung gewinnen
Sie beim Ihren Verkäufer.
Die Behandlung der Verpackungsmaterialien und des Erzeugnisses nach der Lebensdauerbeendigung:
Die ausnutzbaren Komponenten der Verpackung, z.B. Karton, Pappe oder PE Folie nutzen Sie selbst aus oder
bieten zur weiteren Ausnutzung oder zum Recycling an. Die unverwendbaren Komponenten der Verpackung und
des Erzeugnisses nach der Beendigung seiner Lebensdauer sind auf eine sichere Weise gemäß dem gültigen
Abfallgesetz zu entsorgen. Nach einer Lebensdauerbeendigung des Erzeugnisses bieten Sie ausnutzbare
Komponenten (z.B. Metalle) zur weiteren Verwendung und zum Recycling nach üblicherArt und Weise an.
vor ohne vorherigen Hinweis und trägt keine Verantwortung für Druckfehler.
8 B nehmen Sie das Deckpapier ab und legen Sie sie aufs Genaueste auf den
∅
6
3
3
4
∅
8,5 mm.
9
1
3
2
9
6
9
9
7
