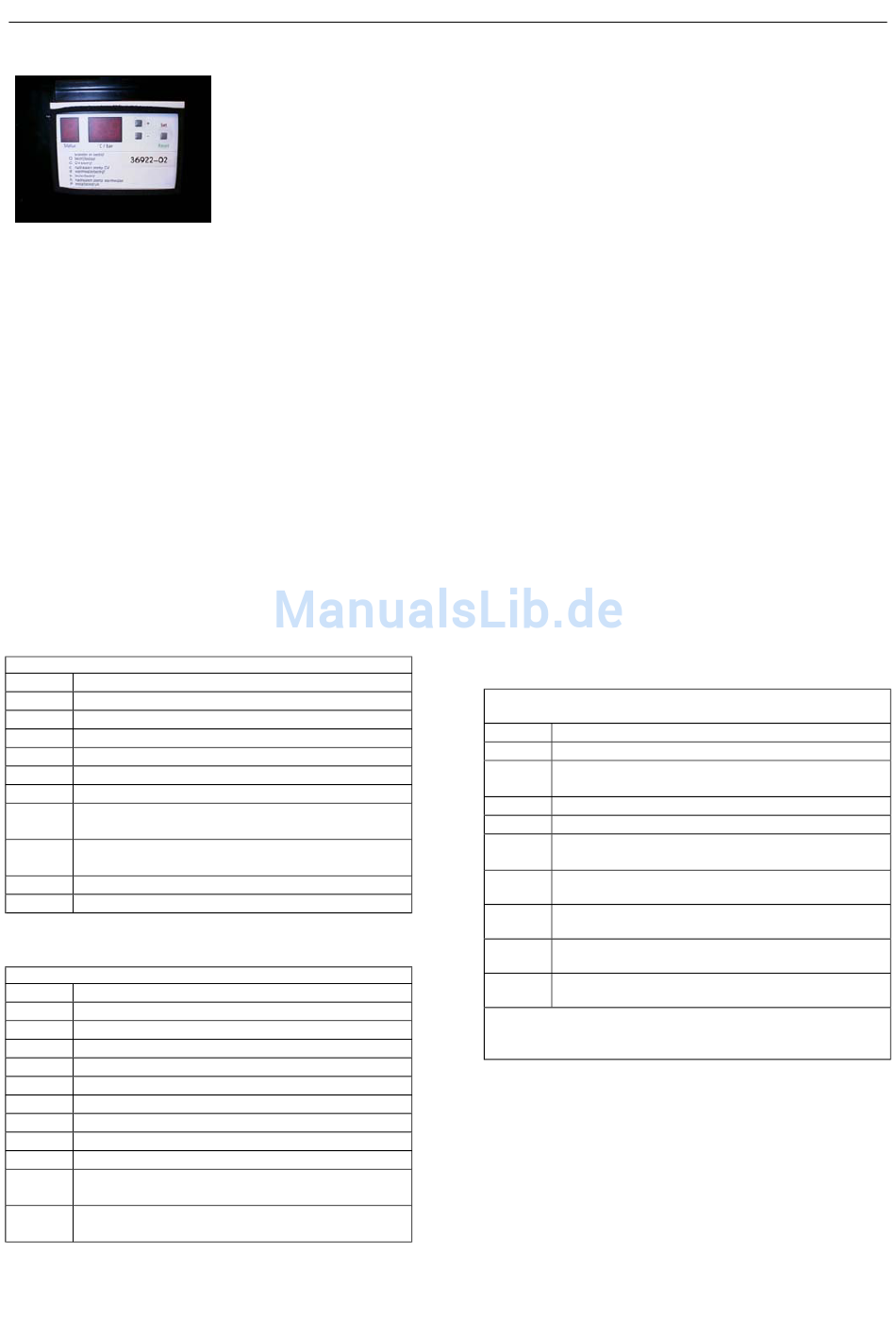

Display

Das Display besteht aus drei 7 Segment LED und drei
dezimalen Punkten sowie drei Drucktasten.
Auf dem linken 7 Segment LED wird der Status oder der
Menüpunkt angezeigt.
Auf den beiden rechten 7 Segment LED wird die Temperatur,
der Druck oder der Parameterwert angezeigt.
Zudem hat das Display 3 Tasten.
•
Set/Resettaste
•
- Taste
•
+ Taste

Resettaste

Diese dient dazu, das Gerät zu entriegeln, sollte es zu einer
verriegelnden Störung kommen.
Der Benutzer sollte diese Taste bedienen. Nur wenn dieselbe
Störung wiederholt auftritt, sollte man sich mit dem
Installateur in Verbindung setzen.

Display-Kurzanzeigen

Anzeige bei normalem Betrieb (Daueranzeige)
O Kein Wärmebedarf, Stand-by
C ZH Wärmebedarf, Brenner aus
C. ZH Wärmebedarf, Brenner an
P/C. ZH Wärmebedarf, Niedriglast Wasserdruck
C
ZH Nachlauf Pumpe
D Aufwärmen Brauchwasser, Brenner aus
d. Aufwärmen Brauchwasser, Brenner an
B
Aufwärmen externer Vorratsbehälter, Brenner
aus
b. Aufwärmen externer Vorratsbehälter, Brenner
an
O
Frostsicherung, Brenner aus
o. Frostsicherung Brenner an
Anzeige Blockierung (Daueranzeige)
1 Zufuhrsensor unterbrochen
1. Zufuhrsensor kurzgeschlossen
2 Rücklaufsensor unterbrochen
2. Rücklaufsensor kurzgeschlossen
4 Rauchgassensor unterbrochen
6 Kaltwassersensor unterbrochen
6. Kaltwassersensor kurzgeschlossen
A Rauchgastemperatur > 80°C
H Zufuhrsensor > 105°C
E Interner Blockierfehler
P
Pumpentest /
Wasserdruck
Nc Fehler Brennerautomat, nur durch Spannung
an/aus zu resetten.
Die Klappe des Gehäuses
öffnen, um die Codes vom
Display ablesen zu können.
Startfunktion Blockierung
Installations- und Bedienungsanleitung DE
Anzeige Verriegelung (blinkend)
1 Fehler Zufuhr/Rückleitungssensor
2
zuviele Neustarts
3 Fehler
Konversion / externer Sensorfehler
5 Ventilatorfehler
7 Fehler Gasklappe
8 Flamme
Gasventil
A
Rauchgastemperatur > 95°C
E Fehler interne Verriegelung
H Zufuhr Sensor > 105°C bei Brenner an
F zuviele Zündungsversuche
Eine Verriegelung
Betätigen der Resettaste aufgehoben werden.
/
Interne Regelung /
detektiert mit geschlossenem
(blinkend) kann
Fehler A/D
nur durch
