1.8. Lieferbedingungen

Hansa liefert ihre Produkte gemäß den allgemeinen
Lieferbedingungen für die Metall- und elektrotechnische
Industrie. Hinterlegt beim Landesgericht Den Haag am 19.
Oktober 1998 unter der Nummer 119/1998.

1.9. Konfiguration der Rauchgasabfuhr und Luftzufuhr

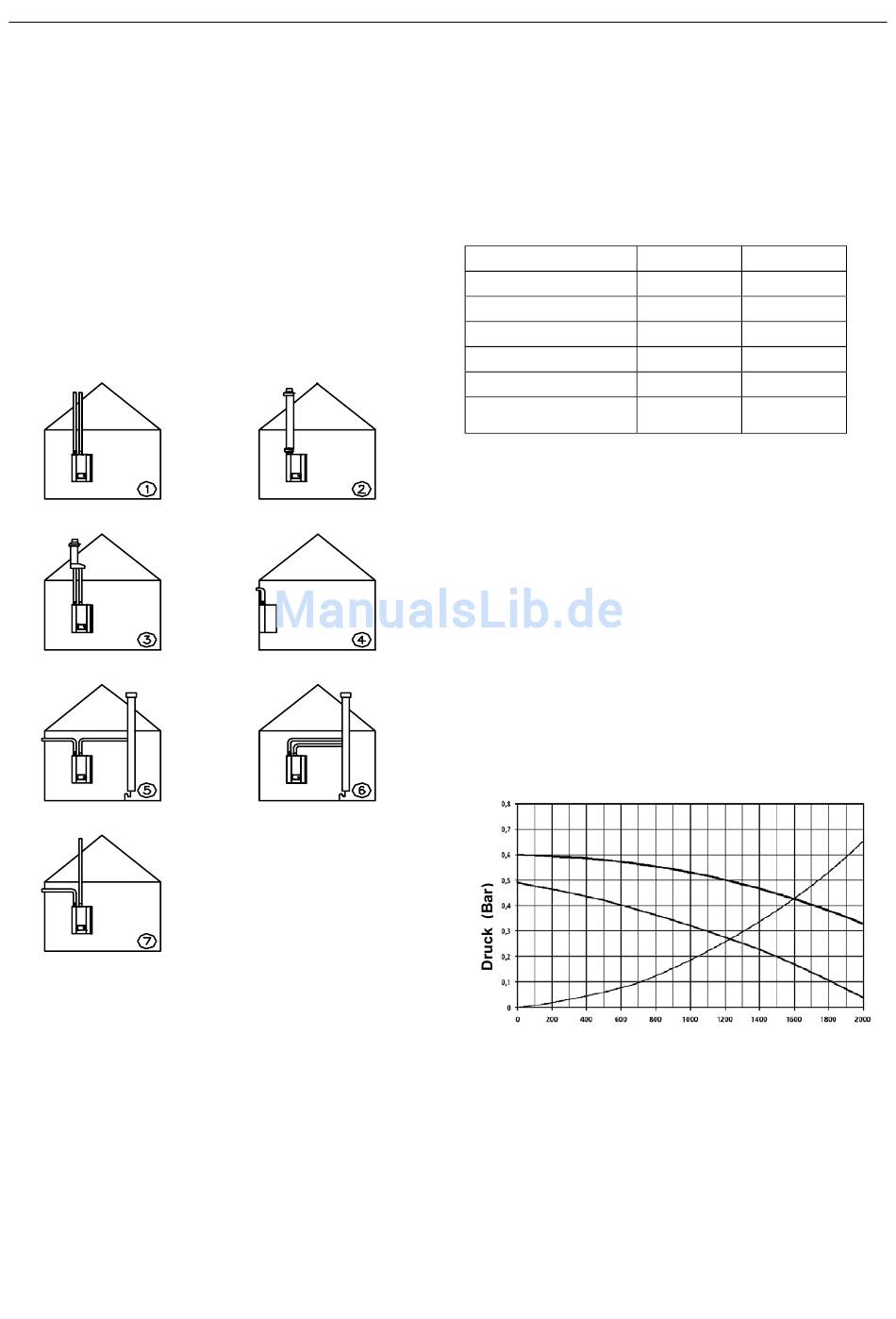

Siehe Abb. 3 für eine Übersicht über die möglichen
Konfigurationen. Die Geräte sind für die Anwendung zu den
folgenden Abfuhrsystemen geprüft:
B23, C13(x), C33(x), C43(x), C53, C63(x), C83(x).
Bei Abfuhrmaterialien aus Kunststoff ist ein Gerät mit
Rauchgastemperatursensor (N0S070017) zu verwenden.
Es sind vorzugsweise Rauchgasabfuhrmaterialien,
Dachdurchführungen und Giebeldurchführungen mit dem
Gastec QA Prüfzeichen zu verwenden.

1.10. Umgebungsbedingungen

Der Raum, in dem das Gerät montiert wird, sollte den
gesetzlich geltenden Vorschriften entsprechen.
Die Wand muss das Gewicht des Geräts tragen können
(belastetes Gewicht ± 40 kg).
Sollten Sie eine andere Montagefläche als eine Steinwand mit
ausreichend Dicke benutzen, so sollten Sie hierfür selbst die
geeigneten Befestigungsmittel wählen und das Gerät
vorschriftsmäßig montieren.
Das Gerät darf nicht in einer chemisch aggressiven
Umgebung montiert werden.
Das Gerät mit Luftzufuhr und Rauchgasabfuhr entspricht den
Anforderungen der Schutzklasse IP44 und kann daher auch
in Nassräumen installiert werden.
Obwohl das Gerät mit einer internen Frostsicherung
ausgestattet ist, darf es keinen extrem niedrigen
Fig. 3
Installations- und Bedienungsanleitung DE
Umgebungstemperaturen (weniger als –10°C) ausgesetzt
werden.
1.11. Zulässiger Widerstand von Rauchgasabfuhr und
Luftzufuhr zusammen
Der Gesamtwiderstand des Luftzufuhr- und des
Rauchabfuhrsystems darf nicht mehr als 185 Pa betragen.
Die Widerstandswerte in der nachstehenden Tabelle gelten
für eine Durchflussmenge von 40 m
Rohr pro Meter
Kurve 90°, R = 1.5 D
Kurve 90°, R = 0,5 D
Kurve 45°, R = 1.5 D
Kurve 45°, R = 0,5 D
Dachdurchführung
(konzentrisch, 1.25 m)
1.12. Erwärmung von ZH-Wasser (alle Modelle)
Wenn der angeschlossene Wohnzimmerthermostat oder die
Raumeinheit angibt, dass Wärme für die Zentralheizung nötig
ist, wird das Gerät nach Bedarf das Wasser für die
Zentralheizung erwärmen. Die gelieferte Leistung wird
automatisch an die benötigte Wärme und auch bei der
Verwendung eines An/Aus Thermostats stufenlos an den
Wärmebedarf angepasst.
Wenn der Thermostat anzeigt, dass die erwünschte
Temperatur erreicht wurde, wird das ZH-Wasser nicht weiter
erwärmt. Die ZH-Pumpe wird noch für eine zuvor einstellbare
Zeit nachlaufen, um die Wärme gleichmäßig über die
Heizungsanlage zu verteilen.

1.13. Pumpe und hydraulischer Widerstand

Die Drehzahl der Pumpe wird durch die Steuerung je nach
Bedarf in den Pumpenstand "hoch" oder "niedrig" geschaltet.
Die Pumpenkennlinie und die Widerstandsgrafik des Geräts
ist in der nachstehenden Abbildung dargestellt.
Pumpenstand
hoch
Pumpenstand niedrig
Kesselwiderstand
Durchfluss
3
/Stunde
Ø 80 mm Ø 60 mm
1.3 Pa 5,1 Pa
2,5 Pa 6,5 Pa
6,0 Pa 15,0 Pa
1,5 Pa 4,0 Pa
2,0 Pa 5,5 Pa
20,0 Pa - -
