ANMERKUNG:
Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers
enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter
Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität
unter www.dell.com/regulatory_compliance.
ANMERKUNG:
Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Sie müssen die Service-Tag-
Nummer nach dem Wiedereinbauen der Systemplatine im System-Setup eingeben.
ANMERKUNG:
Durch das Wiedereinbauen der Systemplatine werden alle Änderungen im BIOS, die Sie über das System-Setup
vorgenommen haben, entfernt. Sie müssen die entsprechenden Änderungen erneut vornehmen, nachdem Sie die Systemplatine
ausgetauscht haben.
Vorgehensweise

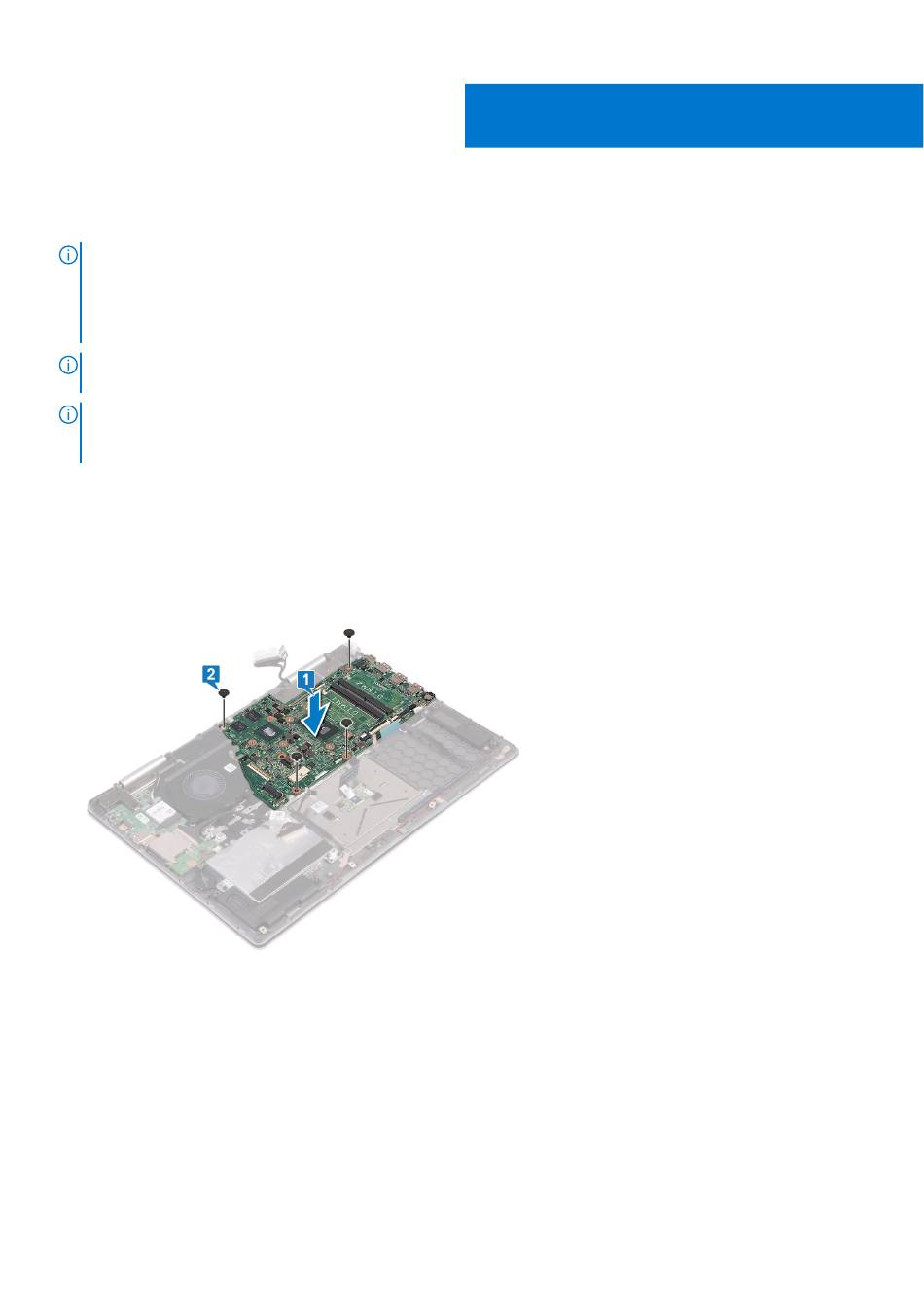

1. Richten Sie die Schraubenbohrungen auf der Systemplatine an den Schraubenbohrungen auf der Handballenstützen-Baugruppe und
der Tastaturabdeckung aus.
2. Bringen Sie die vier Schrauben (M2x2) wieder an, mit denen die Systemplatine an der Handballenstützen-Baugruppe und der
Tastaturabdeckung befestigt wird.
3. Schieben Sie das Kabel der Tastaturhintergrundbeleuchtung in den Anschluss auf der Systemplatine und schließen Sie den Riegel, um
das Kabel zu sichern.
4. Schieben Sie das Tastaturkabel in den Anschluss auf der Systemplatine und schließen Sie den Riegel, um das Kabel zu sichern.
5. Schieben Sie das Kabel der Statusanzeigeplatine in den Anschluss auf der Systemplatine und schließen Sie den Riegel, um das Kabel zu
befestigen.
6. Schließen Sie das Lüfterkabel an die Systemplatine an.
7. Richten Sie die Schraubenbohrungen an der USB-Typ-C-Porthalterung an den Schraubenbohrungen an der Systemplatine aus.
8. Bringen Sie die zwei Schrauben (M2x3) wieder an, mit denen die USB-Typ-C-Porthalterung an der Systemplatine befestigt wird.
9. Verbinden Sie das Netzadapteranschlusskabel mit der Systemplatine.
10. Schieben Sie das Touchpadkabel in den Anschluss auf der Systemplatine und schließen Sie den Riegel, um das Kabel zu sichern.
11. Verbinden Sie das Festplattenlaufwerkkabel mit der Systemplatine.
Wiedereinbauen der Systemplatine
Bevor Sie im Inneren Ihres Computers
nach Abschluss der Arbeiten im Inneren Ihres
Wiedereinbauen der Systemplatine
30
arbeiten.. Befolgen
Computers.
