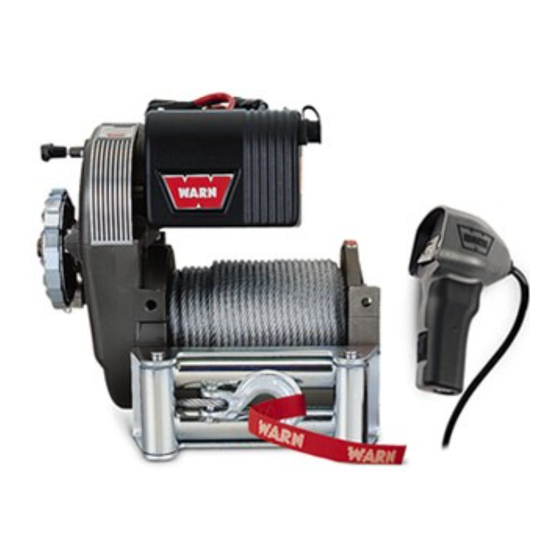

WARN M8274 Bedienungsanleitung

BEVOR Sie das Produkt installieren, lesen Sie bitte die gesamte dazugehörige Literatur.
https://www.warn.com/manuals/index.jsp
• Immer die Seilführung so positionieren, dass der Warnhinweis deutlich sichtbar nach oben zeigt.
• Immer Befestigungselemente der Festigkeitsklasse 8.8 (Grade 5) verwenden.
• Befestigungsschrauben niemals schweißen.
• Niemals zu lange Schrauben verwenden.
• Immer auf verlangte Schraubenlängen achten, damit das Gewinde richtig fassen kann.
• Immer erst die Windeninstallation und Hakenbefestigung abschließen, bevor die Verkabelung installiert wird.
Standard-Lochmuster
Element Menge Beschreibung
A 4 7/16" -14
B 4 7/16" (11.1 mm)
C 4 7/16-14 X 1 1/2"
45-50 ft. lbs. (61-68Nm)
M8274
WARNUNG
Befestigung
Stärke der Platte Schraubenlänge
5/16" (8 mm) 1.5" (40 mm)
3/8" (10 mm) 1.5" (40 mm)
1/2" (13 mm) 1.75" (45 mm)
A
• Beim Anschließen der Batterie immer Schmuck ablegen und Schutzbrille tragen.
• Elektrokabel niemals über scharfe Kanten führen.
• Elektrokabel niemals in die Nähe von Teilen verlegen, die heiß werden.
• Niemals Elektrokabel über Batterieanschlüsse verlegen.
• Elektrokabel niemals durch bewegliche Teile oder in der Nähe von beweglichen Teilen verlegen.
• Stets alle off enliegenden elektrischen Kabel- und Anschlussstellen isolieren und schützen.
• Immer die mitgelieferten Anschlusskappen auf die Kabel und Anschlüsse setzen.
B
C
99108A0
Verkabelung
WARNUNG
Erdungskabel
Erdungskabel (schwarz)
Stromkabel (rot)
99108A0
