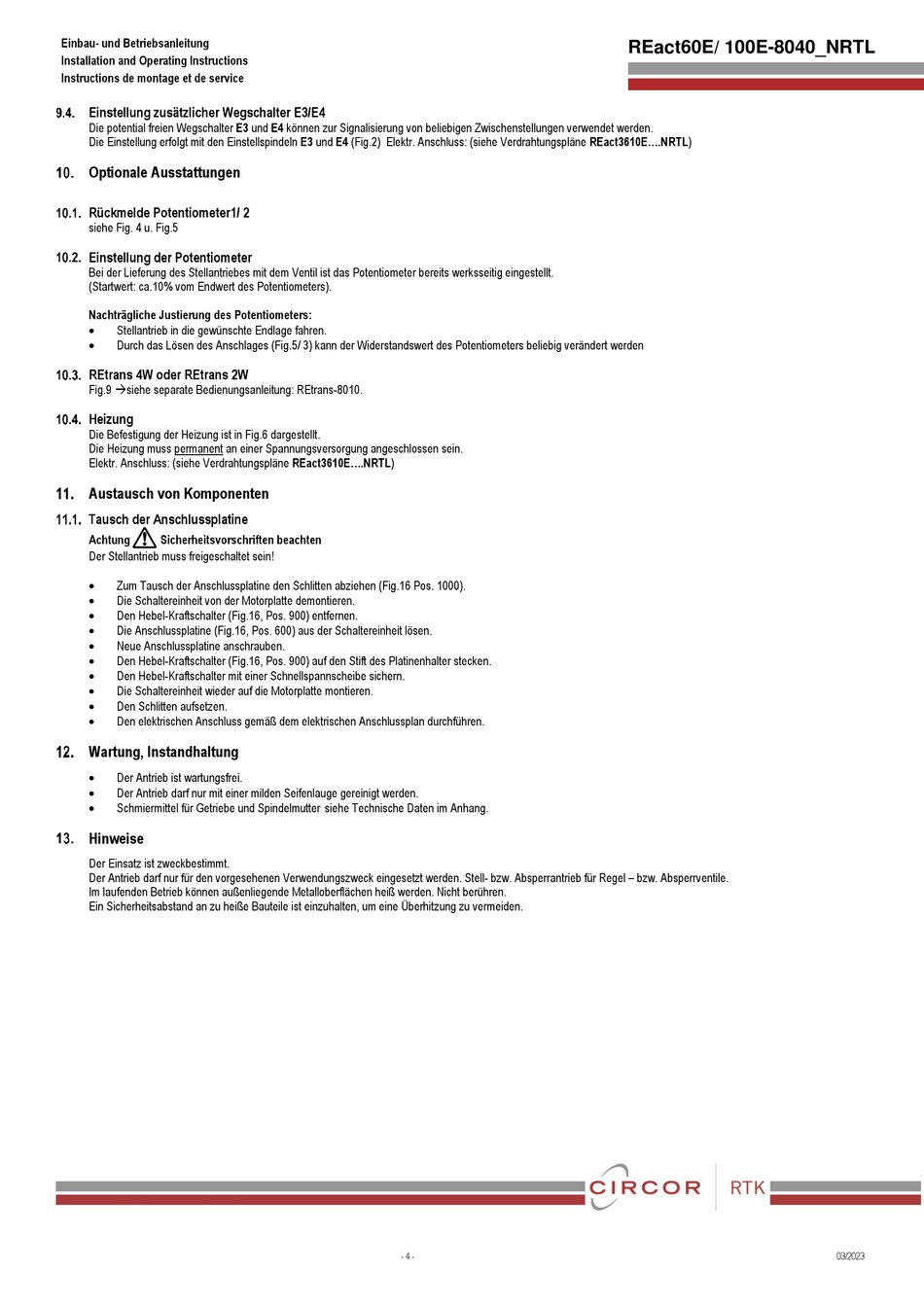

Einbau- und Betriebsanleitung
Installation and Operating Instructions
Instructions de montage et de service
Einstellung zusätzlicher Wegschalter E3/E4
Die potential freien Wegschalter E3 und E4 können zur Signalisierung von beliebigen Zwischenstellungen verwendet werden.
Die Einstellung erfolgt mit den Einstellspindeln E3 und E4 (Fig.2) Elektr. Anschluss: (siehe Verdrahtungspläne REact3610E....NRTL)
Optionale Ausstattungen
Rückmelde Potentiometer1/ 2
siehe Fig. 4 u. Fig.5
Einstellung der Potentiometer
Bei der Lieferung des Stellantriebes mit dem Ventil ist das Potentiometer bereits werksseitig eingestellt.
(Startwert: ca.10% vom Endwert des Potentiometers).
Nachträgliche Justierung des Potentiometers:
•
Stellantrieb in die gewünschte Endlage fahren.
•
Durch das Lösen des Anschlages (Fig.5/ 3) kann der Widerstandswert des Potentiometers beliebig verändert werden
REtrans 4W oder REtrans 2W
Fig.9 →siehe separate Bedienungsanleitung: REtrans-8010.
Heizung
Die Befestigung der Heizung ist in Fig.6 dargestellt.
Die Heizung muss permanent an einer Spannungsversorgung angeschlossen sein.
Elektr. Anschluss: (siehe Verdrahtungspläne REact3610E....NRTL)
Austausch von Komponenten
Tausch der Anschlussplatine
a
Achtung
Sicherheitsvorschriften beachten
Der Stellantrieb muss freigeschaltet sein!
•
Zum Tausch der Anschlussplatine den Schlitten abziehen (Fig.16 Pos. 1000).
•
Die Schaltereinheit von der Motorplatte demontieren.
•
Den Hebel-Kraftschalter (Fig.16, Pos. 900) entfernen.
•
Die Anschlussplatine (Fig.16, Pos. 600) aus der Schaltereinheit lösen.
•
Neue Anschlussplatine anschrauben.
•
Den Hebel-Kraftschalter (Fig.16, Pos. 900) auf den Stift des Platinenhalter stecken.
•
Den Hebel-Kraftschalter mit einer Schnellspannscheibe sichern.
•
Die Schaltereinheit wieder auf die Motorplatte montieren.
•
Den Schlitten aufsetzen.
•
Den elektrischen Anschluss gemäß dem elektrischen Anschlussplan durchführen.
Wartung, Instandhaltung
•
Der Antrieb ist wartungsfrei.
•
Der Antrieb darf nur mit einer milden Seifenlauge gereinigt werden.
•
Schmiermittel für Getriebe und Spindelmutter
Hinweise
Der Einsatz ist zweckbestimmt.
Der Antrieb darf nur für den vorgesehenen Verwendungszweck eingesetzt werden. Stell- bzw. Absperrantrieb für Regel – bzw. Absperrventile.
Im laufenden Betrieb können außenliegende Metalloberflächen heiß werden. Nicht berühren.
Ein Sicherheitsabstand an zu heiße Bauteile ist einzuhalten, um eine Überhitzung zu vermeiden.
REact60E_100E-8010_NRTLv1.0.docx
siehe Technische Daten im Anhang.
:
- 4 -
REact60E/ 100E-8040_NRTL
03/2023
